구조적 매개변수
| 지휘자 | TC / 베어 Cu / 유연한 연선 Cu |
| 절연 | XLPO/XLPE/LSZH |
| 칼집 | XLPO / TPE / LSZH / 자외선 방지 XLPO |
| 최대 도체 온도 | 90~150°C(작동), 최대 250°C(S/C) |
| 굽힘 반경 | 4~8일 |
| 핵심 구성 | 1C / 트윈 코어 |
| 단면적 범위 | 1.5~240mm²(16AWG~500kcmil) |
| 지휘자 Flexibility | 5학년/6학년 |
특성:
1. 옥외 사용을 위해 적당한 UV 방사선에 저항하는;
2. 강한 환경 적응성과 함께 고온 및 저온에 강합니다.
3. 노화 방지, 긴 서비스 수명(25년 이상);
4. 안정적인 절연 성능으로 높은 발전 효율을 보장합니다.
신청:
1. 태양광발전소 시스템
2. 옥상 태양광 계통 연계 발전;
3. 태양광 에너지 저장 시스템 연결;
4. 분산형 태양광 발전사업
설명:
2PIC 1169/08.2007 및 EN50618:2014 표준을 준수하며 최대 1.8kV(코어-코어, 비접지 시스템)의 DC 전압 시나리오에 적합하며 광전지 시스템의 DC 측(광전지와 변환기 DC 단자 사이)에 적용 가능합니다. 이 제품은 클래스 II 안전 표준에 따라 사용할 수 있는 단일 코어 유연한 케이블로, 태양광 발전 시스템의 DC 전송 요구 사항을 충족하기 위해 여러 케이블을 병렬로 지원합니다.
정격 전압 사양: AC 0.6/1kV, DC 1.8kV 및 AC 1.0/1.0kV, DC 1.5kV; 작동 온도 -40~90℃, 최대 도체 온도 120℃, 단시간 단락 온도 200℃; 사용 수명은 25년 이상이며 내오존성, 산 및 알칼리 저항성, 우수한 절연 저항성, 우수한 저온 굽힘 성능, 낮은 연기 특성을 갖추고 있으며 EU RoHS 환경 요구 사항을 준수합니다. 부설 온도 -20℃ 이상, 굽힘 반경 4D(D는 케이블 외경).
안정적인 시스템 작동 보장: 우수한 절연 저항으로 전송 효율성을 보장하고 누출 위험을 줄입니다. 저온 성능은 실외 저온 설치에 적합합니다. 오존 및 산/알칼리 저항성은 가혹한 환경 부식을 방지하고 긴 수명으로 유지 관리 비용을 절감합니다. 낮은 연기와 RoHS 준수는 안전과 환경 보호를 모두 보장하여 광전지 신에너지 요구 사항을 충족합니다.
태양광 발전 시스템의 DC 측 요구 사항에 초점을 맞춰 단일 코어 유연한 케이블 형태의 적응 솔루션을 제공합니다. 다중 전압 사양, 뛰어난 환경 적응성, 긴 수명을 통해 다양한 규모의 태양광 발전 설치 요구 사항을 충족합니다.

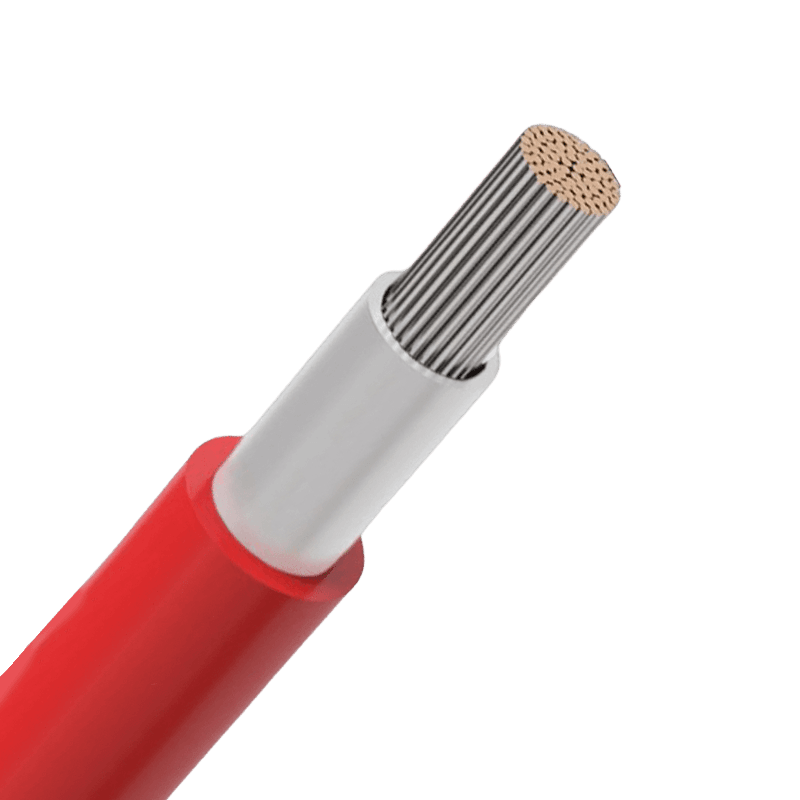

PV-F
견적 받기

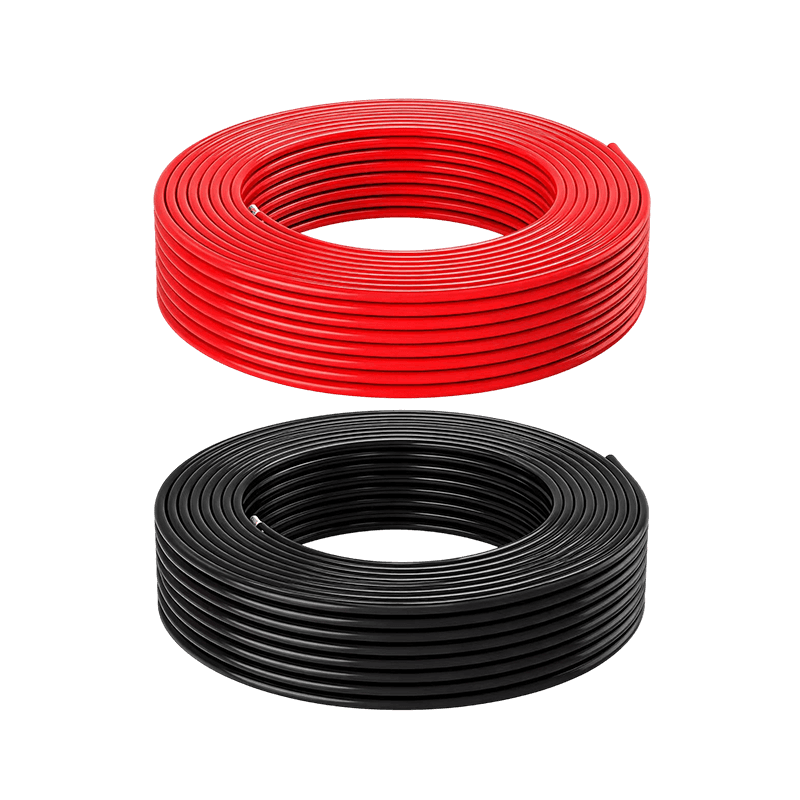

태양광 케이블

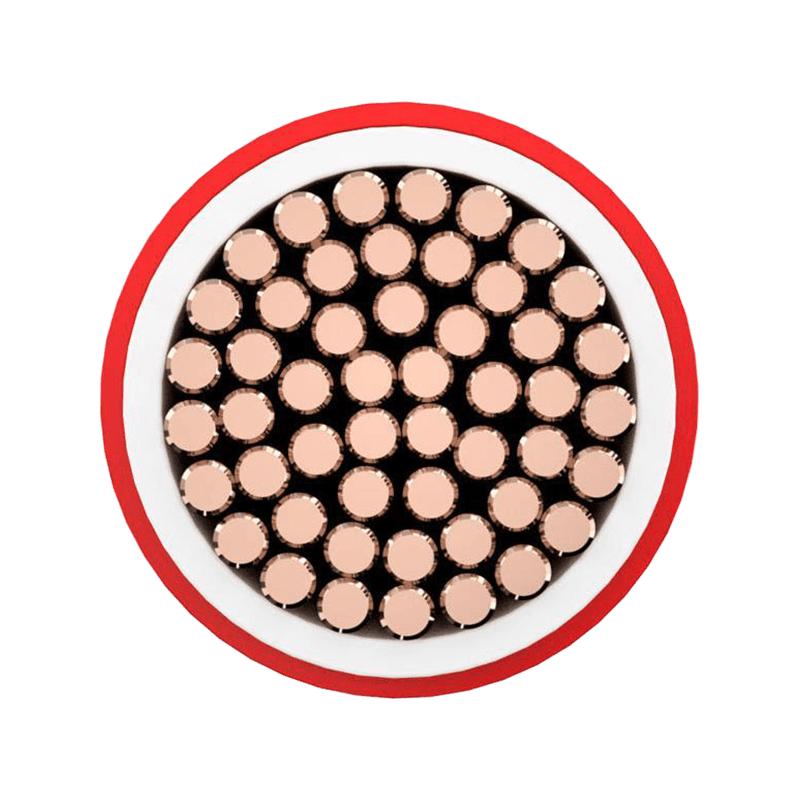

| 지휘자 | 주석 도금된 구리 |
| 절연 | 할로겐프리, 저연, 난연성 폴리올레핀 |
| 칼집 | 할로겐프리, 저연, 난연성 폴리올레핀 |
| 도체의 최고 온도 | 90 |
| 굽힘 반경 | 4D |
회사 소개
Zhejiang Huapu Cable Co., Ltd.
저장성 화푸 케이블 유한회사는 생산, 판매, 연구개발 및 서비스를 통합한 전문 전선 및 케이블 제조업체입니다. 회사는 가교 폴리에틸렌 및 PVC 절연 전력 케이블, 제어 케이블, 가공 케이블, 알루미늄 연선, 강심 알루미늄 연선, 건축용 전선, 일반 고무 시스 플렉시블 케이블, 전원 플러그 코드, 무선 주파수 케이블, 통신 케이블, 컴퓨터 케이블, 그리고 저연무할로겐, 난연, 내화 및 방화 케이블과 같은 특수 전기 장비 제품을 포함한 다양한 제품의 생산 및 개발을 전문으로 합니다.
로서 광전지 케이블 제조업체 및 광전지 케이블 공급업체 중국에서첨단 기술, 강력한 기술 전문성, 포괄적인 테스트 역량 및 잘 갖춰진 실험실 시설을 갖추고, 회사는 현대적인 생산 라인을 운영하고 최첨단 검사 및 테스트 장비를 사용합니다. 국가 첨단 기술 기업 인증, ISO 9001 품질 관리 시스템, ISO 14001 환경 관리 시스템, OHSAS 18001 직업 건강 및 안전 관리 시스템, '저장 제조' 표준 및 중국 강제 제품(CCC) 인증을 획득했습니다. 또한 국가 산업 제품 생산 허가증을 보유하고 있습니다.
로서 광전지 케이블 공장 및 태양광 PV 케이블 공급업체회사는 포괄적인 관리 시스템을 구축하여 우수한 품질이 고객 만족과 시장 성공의 핵심이며, 이는 고급 브랜드 이미지 구축에 도움이 된다고 확신합니다. 고객 요구에 기반하여 회사는 지속적으로 혁신을 추구하여 고객의 이익을 극대화합니다.
엄격함, 효율성, 성실, 실용, 겸손, 단결의 원칙에 따라 회사는 녹색 및 환경 친화적 제품의 글로벌 지지자가 되는 것을 목표로 합니다. 최고 수준의 전선 및 케이블 제품을 제공하면서 공급 맞춤형 태양광 PV 케이블 4mm²과학적 관리, 표준화된 생산, 프리미엄 품질, 만족스러운 서비스 및 뛰어난 평판을 통해 모든 분야의 파트너와 협력하여 상호 성공을 달성하는 데 전념합니다.
-
0 01
회사 등록
-
0에이커 02
공장 면적
-
003
직원 수
-
0%04
3년 이상 근무 경력 직원 비율
높은 기준 명예
환경 보호 인증 및 표준
뉴스 및 블로그
업계 지식
대규모 태양광 발전소의 태양광 케이블에 대한 케이블 라우팅 전략
대규모 태양광 발전 설비에서 케이블 라우팅은 시스템 효율성과 장기적인 신뢰성을 유지하는 데 중요한 역할을 합니다. 광전지 케이블 자외선, 온도 변화, 먼지 및 기계적 스트레스에 노출되어 수십 년 동안 야외에서 작동하는 경우가 많습니다. 생산, 판매, 연구 및 서비스를 통합하는 전문 전선 및 케이블 회사인 Zhejiang Huapu Cable Co., Ltd.와 같은 제조업체는 이러한 까다로운 조건을 지원할 수 있는 케이블 솔루션을 개발합니다. 이 회사는 항저우 인근 더칭경제개발구 내 39번 Zhiyuan Road에 위치하고 있으며 104번 국도와 인근 고속도로에 편리하게 접근할 수 있어 재생 에너지 프로젝트에 특수 태양광 케이블을 효율적으로 배포할 수 있습니다.
태양광 발전소의 실제 설계 고려 사항 중 하나는 과도한 케이블 길이 또는 열악한 라우팅 레이아웃으로 인한 전기 손실을 최소화하는 것입니다. 유틸리티 규모 설치에서 광전지 케이블은 일반적으로 태양광 모듈, 결합기 상자 및 인버터 사이에 연결됩니다. 엔지니어들은 굽힘 응력을 줄이고 강우 후 물이 쌓일 수 있는 영역을 피하는 케이블 경로를 설계하는 경우가 많습니다.
- 높은 케이블 트레이 또는 UV 방지 도관은 뜨거운 접지 표면과의 장기간 접촉을 방지하는 데 도움이 됩니다.
- 케이블 사이의 적절한 간격은 열 방출을 향상시키고 피크 발전 기간 동안 전력 손실을 줄입니다.
- 유연한 태양광 PV 케이블을 사용하면 모듈 구조와 지지 프레임 주위로 쉽게 라우팅할 수 있습니다.
- 보호 클램프와 케이블 클립은 바람으로 인한 진동 손상을 줄입니다.
신중한 케이블 라우팅은 전기 효율성을 향상시킬 뿐만 아니라 유지 관리 절차를 단순화하여 기술자가 전체 태양광 어레이의 작동을 방해하지 않고 케이블 섹션을 검사하거나 교체할 수 있도록 합니다.
계통연계형 태양광 발전 시스템에서 태양광 AC 전력 케이블의 성능 특성 원문보기 KCI 원문보기 인용
태양광 AC 전원 케이블 s는 인버터에서 변압기로, 그리고 최종적으로 전력망으로 전기를 전송하는 역할을 담당합니다. 태양광 모듈 사이에 사용되는 DC 광전지 케이블과 달리 AC 케이블은 태양광 발전 시설 내에서 교류 부하, 더 높은 전압 레벨, 때로는 더 긴 전송 거리를 처리해야 합니다. Zhejiang Huapu Cable Co., Ltd.를 포함한 제조업체는 지속적인 부하 사이클에서 안정적인 성능을 유지할 수 있는 절연 재료와 도체 구조로 태양광 AC 전원 케이블을 설계합니다.
여러 설계 매개변수가 태양광 AC 케이블의 성능에 영향을 미칩니다. 도체 단면적, 절연체 두께 및 온도 등급은 과도한 에너지 손실과 과열을 방지하기 위해 신중하게 균형을 이루어야 합니다. 또한 많은 케이블이 추가적인 보호 구조 없이 옥외에 설치되므로 케이블 외장재는 UV 복사 및 기후 노출을 견뎌야 합니다.
| 케이블 매개변수 | 일반적인 요구 사항 | 시스템 성능에 미치는 영향 |
| 도체 재료 | 주석 도금 구리 또는 고전도 구리 | 내식성 및 전기 전도성 향상 |
| 절연 온도 등급 | 90~120°C | 지속적인 부하에도 안정적인 작동 가능 |
| 외부 칼집 | 자외선 차단 및 내후성 | 햇빛과 환경 노출로부터 케이블을 보호합니다. |
이러한 설계 매개변수를 최적화함으로써 태양광 AC 전원 케이블은 안전한 작동 온도를 유지하면서 태양광 시스템의 일반적인 에너지 출력 변동을 안정적으로 처리할 수 있습니다.
재료 및 인증 고려 사항 TUV 2 PfG 1169 태양광 케이블
인증 표준은 제품의 신뢰성을 보장하는 데 중요한 역할을 합니다. 태양광 PV 케이블 글로벌 태양광 프로젝트에 사용되는 제품입니다. 태양광 케이블에 대해 널리 알려진 인증 중 하나는 TUV 2 PfG 1169입니다. 이는 절연 내구성, 온도 저항 및 장기적인 환경 노출과 관련된 성능 요구 사항을 정의합니다. 항저우 근처 Deqing Economic Development Zone에 위치한 Zhejiang Huapu Cable Co., Ltd.와 같은 케이블 제조업체는 글로벌 태양광 인프라 구축을 지원하기 위해 국제 테스트 표준을 충족하는 광전지 케이블을 개발합니다.
TUV 2 PfG 1169 표준을 준수하는 케이블은 일반적으로 자외선, 오존 노출 및 열 노화에 저항하도록 설계된 가교 절연 재료를 사용합니다. 이러한 소재는 햇빛과 기상 조건에 지속적으로 노출되는 경우에도 광전지 케이블이 수십 년 동안 전기적 무결성을 유지하도록 보장합니다.
일반적인 성능 요구 사항
- 자외선 및 실외 풍화에 대한 내성.
- 고온에서 장기간 작동하기에 적합한 높은 내열성.
- 움직이는 태양광 추적 시스템에 설치를 지원하기 위해 기계적 유연성이 향상되었습니다.
- 실외 환경에서 습기, 오존 및 화학 물질 노출에 대한 내성.
이러한 인증 요구 사항은 태양광 발전 시스템의 작동 수명 전반에 걸쳐 태양광 케이블이 안전하고 신뢰할 수 있는 상태를 유지하도록 보장합니다.
분산형 태양광 설치에서 태양광 PV 케이블 4mm²에 대한 실제 적용 고려 사항
태양광 PV 케이블 4mm² 전류 운반 용량, 유연성 및 설치 편의성 간의 효과적인 균형을 제공하기 때문에 주거용 및 소규모 상업용 태양광 발전 설치에 널리 사용됩니다. 옥상이나 소규모 지상 장착형 어레이에 설치된 분산형 태양광 시스템에서 이 케이블 크기는 일반적으로 태양광 모듈을 결합기 박스 또는 인버터에 연결하는 데 사용됩니다.
4mm² 태양광 케이블의 성능은 설치 길이, 주변 온도 및 케이블 그룹화 조건에 따라 달라집니다. 밀집된 옥상 설치에서는 열 축적으로 인해 케이블의 허용 전류 용량이 줄어들 수 있습니다. 따라서 엔지니어는 케이블이 안전한 열 제한 내에서 작동하는지 확인하기 위해 경감 요인을 계산하는 경우가 많습니다.
- 소형 태양광 시스템의 전압 강하를 줄이기 위해 가능한 경우 케이블 길이를 제한하십시오.
- 노출된 옥상에 케이블을 설치할 때 UV 방지 케이블 타이 및 지지대를 사용하십시오.
- 연결 지점의 과열을 방지하려면 커넥터가 4mm² 도체 크기와 호환되는지 확인하십시오.
- 열 축적을 줄이기 위해 케이블 묶음 주위에 적절한 공기 흐름을 허용하십시오.
올바르게 설치되면 4mm² 광전지 케이블은 분산형 태양광 발전 시스템에 안정적이고 효율적인 전기 전송을 제공하여 옥상 태양광 설치의 에너지 출력을 극대화하는 데 도움이 됩니다.
