VFD 애플리케이션에서 표준 전원 케이블이 실패하는 이유

가변 주파수 드라이브(VFD) 케이블 기존 전원 케이블은 살아남도록 설계되지 않았기 때문에 전기적으로 열악한 환경에서 작동해야 합니다. VFD가 고정 주파수 AC 전력을 가변 주파수 출력으로 변환할 때 일반적으로 2kHz ~ 16kHz 범위의 반송파 주파수에서 IGBT(절연 게이트 양극 트랜지스터)의 신속한 스위칭을 통해 변환합니다. 각 스위칭 이벤트는 케이블 임피던스 불일치 및 반사파 현상으로 인해 상승 시간이 0.1~1 마이크로초로 짧고 피크 전압이 공칭 DC 버스 전압의 2~3배에 도달할 수 있는 급격한 전압 펄스를 생성합니다. 이러한 반복적인 높은 dV/dt 응력을 받는 표준 XLPE 또는 PVC 절연 전원 케이블은 절연체 내에서 부분 방전 활동이 가속화되어 조기 절연 파괴가 발생합니다. 이는 예상되는 서비스 수명이 수십 년이 아니라 수 개월 내에 발생하는 경우가 많습니다. 정격 전압 6kV 이하의 가변 주파수 드라이브 전원 케이블 전체 정격 서비스 수명 동안 이러한 전기적 스트레스를 견딜 수 있도록 강화된 절연 시스템, 대칭 접지 도체 배열 및 저용량 구조로 특별히 설계되었습니다.

반사파 전압 및 케이블 길이가 문제를 증폭시키는 방법

VFD 설치에서 가장 과소평가되는 위험 중 하나는 반사파 효과입니다. 반사파 효과는 드라이브와 모터 사이의 케이블 길이가 길어질수록 더욱 심각해집니다. 빠르게 상승하는 전압 펄스가 케이블을 따라 이동하여 케이블의 서지 임피던스에 비해 높은 임피던스를 나타내는 모터 단자를 만나면 펄스의 일부가 드라이브쪽으로 다시 반사됩니다. 입사파와 반사파의 중첩으로 인해 드라이브 출력 전압보다 훨씬 높은 모터 단자의 피크 전압이 생성될 수 있습니다. 460V 드라이브 시스템의 경우 긴 케이블에서 1,200V를 초과하는 단자 전압이 흔히 발생합니다. 이 효과가 손상을 입히는 중요한 케이블 길이는 드라이브의 스위칭 상승 시간과 케이블의 전파 속도에 따라 달라집니다. 일반적인 지침에 따라 고속 전환 드라이브(상승 시간 0.5μs 미만)를 사용하여 50~100미터를 초과하는 케이블은 완화 없이 고위험으로 처리해야 합니다. 솔루션에는 드라이브에 출력 리액터 또는 dV/dt 필터를 설치하거나, ​​서지 임피던스가 더 높은 케이블을 사용하거나, 모터와 케이블의 특성 임피던스 불일치를 줄이기 위해 대칭으로 배열된 접지 도체가 있는 가변 주파수 드라이브 전원 케이블을 선택하는 것이 포함됩니다.

대칭 접지 도체 배열: VFD 케이블 설계의 구조적 핵심

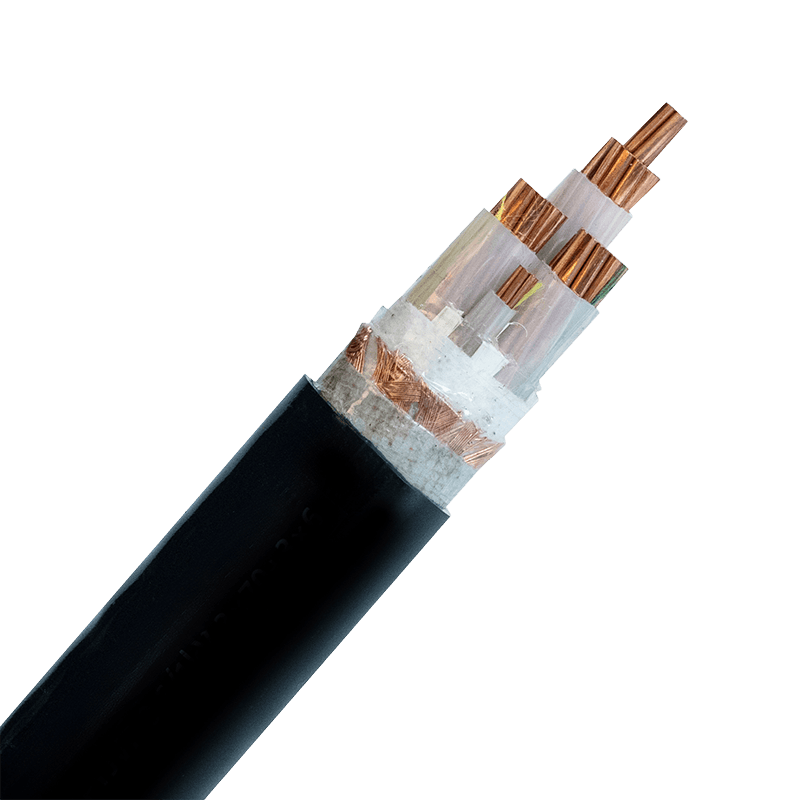

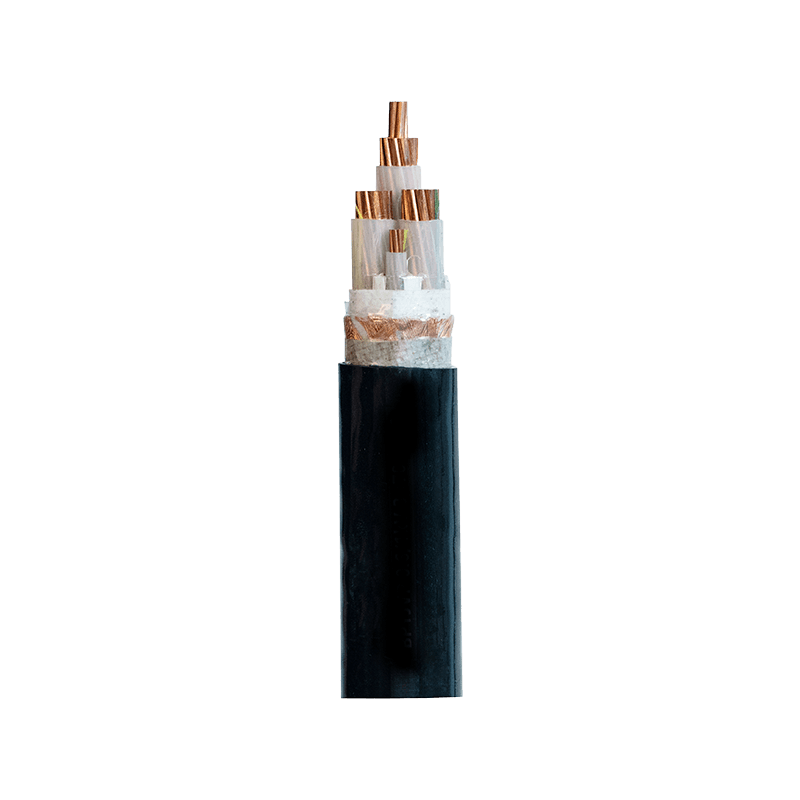

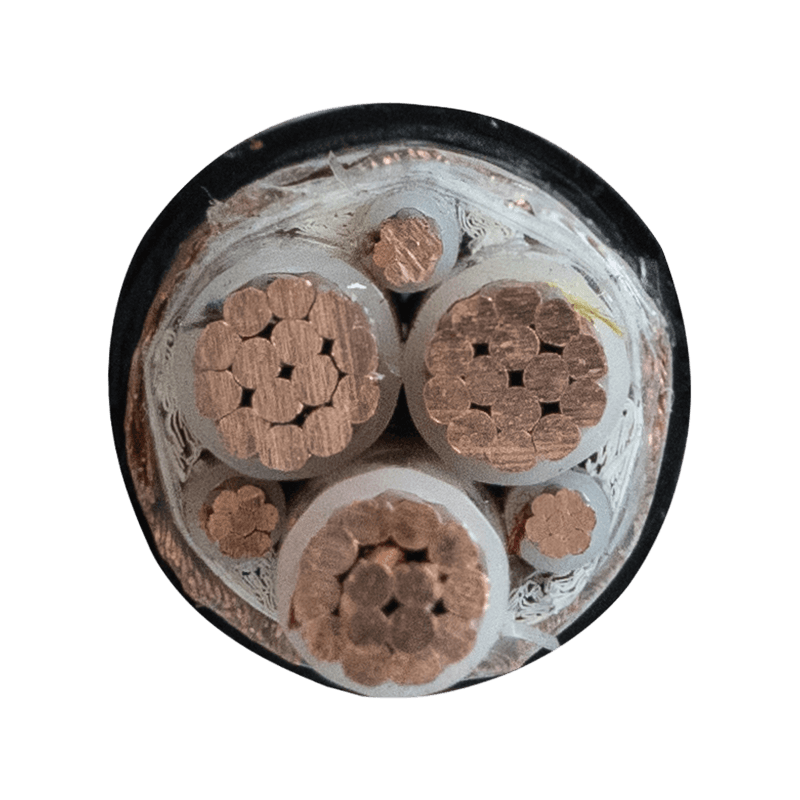

용도가 변경된 트레이 케이블이나 표준 모터 피더와 달리 특수 제작된 VFD(가변 주파수 드라이브) 케이블의 구조적 특징을 정의하는 것은 접지 도체의 대칭 배열입니다. 한쪽으로 오프셋된 단일 접지선 대신 실제 VFD 케이블은 3상 도체를 둘러싸는 대칭적으로 배치된 3개의 접지 도체(또는 전체 범위의 구리 테이프 차폐와 3개의 접지 도체)를 통합합니다. 이 기하학은 두 가지 중요한 기능을 제공합니다. 첫째, VFD의 스위칭 동작으로 생성된 공통 모드 전류에 대해 낮은 임피던스, 고주파수 복귀 경로를 제공하여 전류가 모터 프레임, 베어링 및 연결된 기계 구조를 통해 흐르도록 허용하지 않고 케이블 내에 가두어 줍니다. 둘째, 대칭은 각 위상 도체에서 전체 차폐까지의 용량성 결합이 동일하도록 보장하여 접지 시스템에 주입되는 순 공통 모드 전류를 줄입니다. Zhejiang Huapu Cable Co., Ltd.에서는 VFD 케이블 구성을 타협할 수 없는 설계 요구 사항인 대칭 아키텍처로 개발했으며 고주파 임피던스 측정 장비를 갖춘 사내 실험실을 통해 검증했습니다.

6kV 이하에서의 절연 전압 정격 및 부분 방전 성능

정격 전압이 6kV 이하인 가변 주파수 드라이브 전원 케이블의 경우 절연 시스템은 전원 주파수(50/60Hz)뿐만 아니라 VFD가 실제로 생성하는 펄스 조건에서 평가되어야 합니다. IEC 60034-17 및 IEC 60034-25 표준은 인버터 공급 모터 권선 절연을 다루고 해당 요구 사항은 케이블 절연 사양에 직접 적용됩니다. 부분 방전(PD) 개시 전압(PDIV)은 핵심 지표입니다. 즉, 절연체의 공극이나 오염 물질 내에서 자립 이온화가 시작되는 전압입니다. 6kV 등급 중전압 VFD 케이블의 경우 절연체는 일반적으로 펄스 조건에서도 PD 시작 임계값보다 훨씬 낮은 작동 전기 응력을 유지하도록 설계된 벽 두께를 갖춘 가교 폴리에틸렌(XLPE)입니다. 6kV 케이블에 대한 IEC 60502-2에 따른 유형 테스트에는 5분 동안 3.5 × U0의 AC 전압 내구성과 1.73 × U0의 부분 방전 측정이 포함되지만 담당 제조업체는 VFD 스위칭에서 빠르게 상승하는 펄스를 시뮬레이션하는 임펄스 전압 테스트를 추가로 수행합니다. 이는 기본 표준에서 항상 요구되는 것은 아니지만 드라이브 애플리케이션의 실제 신뢰성을 확인하는 데 필수적인 테스트입니다.

공통 모드 초크 호환성 및 케이블 정전용량에 대한 영향

많은 VFD 설치에는 고주파 공통 모드 잡음이 모터 케이블에 유입되기 전에 이를 줄이기 위해 드라이브 출력에 공통 모드 초크(공통 모드 리액터라고도 함)가 통합되어 있습니다. 공통 모드 초크의 효율성은 케이블의 위상 대 접지 정전 용량과 직접적으로 연결됩니다. 분산 정전 용량이 높은 케이블은 고주파수에서 초크를 부분적으로 우회하여 감쇠 성능을 감소시킵니다. 이로 인해 설계 장력이 발생합니다. 케이블 차폐는 EMC 준수 및 베어링 전류 완화에 필요하지만 두꺼운 구리 테이프 차폐는 위상 간 정전 용량을 증가시켜 초크 성능을 저하시킵니다. 공통 모드 필터링과의 호환성을 위해 설계된 가변 주파수 드라이브 케이블은 일반적으로 전체 커버리지 테이프 대신 편조 차폐 또는 3개의 개별 대칭 접지 도체를 사용하여 접지에 대한 분산 정전 용량을 100~300pF/m 범위로 유지하면서 적절한 차폐 효과를 달성합니다. 공통 모드 필터링 하드웨어가 포함된 설치를 위해 VFD 케이블을 지정할 때 케이블 제조업체가 게시한 단위 길이당 정전 용량 데이터를 초크 제조업체가 권장하는 케이블 정전 용량 제한과 상호 참조하여 시스템이 설계된 대로 작동하는지 확인해야 합니다.

베어링 전류 메커니즘과 케이블 쉴드 접지 실습의 역할

VFD 구동 시스템의 조기 모터 베어링 고장은 잘 문서화되어 있는 문제이며, VFD(가변 주파수 드라이브) 케이블의 차폐 및 접지 배열은 베어링 전류가 손상을 일으키는지 여부를 결정하는 주요 변수입니다. 세 가지 베어링 전류 메커니즘이 있으며 각각 완화 요구 사항이 다릅니다.

• 용량성 방전 전류(EDM 전류): 표유 정전 용량을 통해 로터 샤프트에 공통 모드 전압이 축적되고 베어링 오일 필름을 통한 방전으로 인해 발생합니다. 저임피던스 샤프트 접지 브러시와 양쪽 끝에 결합된 케이블 실드로 완화됩니다.
• 고주파 순환 전류: 모터 프레임의 공통 모드 자속으로 인해 대형 모터(일반적으로 프레임 크기 100kW 이상)에서 유도됩니다. 적절한 케이블 차폐 외에도 절연된 비드라이브 엔드 베어링이 필요합니다.
• 공통 모드 접지 전류: 사용 가능한 가장 낮은 임피던스 경로를 통해 모터 프레임을 통해 접지로 흐릅니다. 피그테일 연결이 아닌 적절한 EMC 케이블 글랜드를 사용하여 드라이브와 모터 끝 모두에서 360° 저임피던스 차폐 종단을 구현하는 것은 이러한 전류를 모터 구조가 아닌 케이블 차폐에 국한시키는 데 필수적입니다.

케이블의 쉴드 종단 방법은 쉴드의 적용 범위와 전도성만큼 중요합니다. 실드를 뒤로 접어 와이어로 꼬아놓은 피그테일 접지 연결은 고주파수에서 상당한 인덕턴스를 발생시켜 수백 킬로헤르츠 이상에서는 실드의 효율성을 효과적으로 무효화합니다. 실드 브레이드 또는 테이프와 원주 방향으로 접촉하는 EMC 케이블 글랜드는 베어링 전류 완화가 우선순위인 VFD 케이블 설치를 위한 올바른 종단 방법입니다.

애플리케이션 적합성에 따른 VFD 케이블 구성 유형 비교

모든 가변 주파수 드라이브 케이블이 동일하게 구성되는 것은 아니며 올바른 구성은 전압 등급, 케이블 길이, 설치 환경 및 EMC 요구 사항을 포함한 특정 애플리케이션 매개변수에 따라 달라집니다. 다음 표에는 기본 구성 유형과 적절한 사용 사례가 요약되어 있습니다.

VFD 공급 케이블의 열 용량 감소: 표준 전류 용량 표가 직접 적용되지 않는 이유

IEC 60364-5-52 또는 NEC 310에 게시된 표준 케이블 전류용량 표는 50 또는 60Hz의 정현파 전류에 대해 계산됩니다. 가변 주파수 드라이브 출력 전류에는 상당한 고조파 성분, 특히 홀수차 고조파(5차, 7차, 11차, 13차)와 고주파 스위칭 리플이 포함되어 있습니다. 이는 동일한 기본 주파수 부하 전류에 대해 케이블의 RMS 전류를 증가시키고 표피 효과 및 근접 효과로 인해 추가 손실을 생성합니다. 4~8kHz의 VFD 캐리어 주파수에서 구리 도체의 표피 깊이는 0.7~1.0mm에 불과합니다. 즉, 단면적이 더 큰 도체(50mm² 이상)에서는 도체의 외부 환형 영역만 고주파 전류를 효과적으로 전달합니다. 고주파수에서의 이러한 AC 저항 증가는 DC 또는 전력 주파수 작동에 비해 도체의 유효 손실에 5~20%를 추가할 수 있으므로 케이블의 연속 전류 용량에 상응하는 감소가 필요합니다. 정격 전류의 상단에서 작동하는 정격 전압이 6kV 이하인 가변 주파수 드라이브 전원 케이블의 경우 표준 설치 표를 적용하는 대신 케이블 제조업체의 고조파 경감 곡선을 참조하는 것이 케이블이 열 설계 한계 내에서 작동하도록 하는 기술적으로 올바른 접근 방식입니다.

VFD 설치에 대한 EMC 규정 준수 요구 사항 및 이를 충족하는 케이블의 역할

산업 및 상업용 설치에서 VFD 시스템은 드라이브 시스템이 전력 네트워크 및 주변 환경에 주입할 수 있는 전도 및 복사 방출을 제한하는 전자기 호환성(EMC) 규정의 적용을 받습니다. 유럽의 경우 IEC 61800-3 표준은 설치가 1차 환경(공공 저전압 네트워크)에 있는지 또는 2차 환경(산업)에 있는지에 따라 다양한 범주로 가변 속도 드라이브 시스템에 적용 가능한 방출 및 내성 한계를 정의합니다. 드라이브 출력과 모터 사이의 가변 주파수 드라이브(VFD) 케이블은 규정 준수를 달성하는 데 중요한 요소입니다. 왜냐하면 이 케이블은 복사되거나 공급 장치로 다시 전도되는 고주파 공통 모드 전류의 1차 도체이기 때문입니다. 양쪽 끝이 360° 차폐 종단 처리된 적절하게 차폐된 VFD 케이블은 EMC 등급 드라이브 인클로저 및 입력 필터와 결합되어 차폐되지 않은 케이블 설치에 비해 전도성 방출을 20~40dB까지 줄일 수 있습니다. 전체 드라이브-케이블-모터 시스템에 대한 타사 EMC 테스트 보고서는 규정 준수를 예측하는 가장 신뢰할 수 있는 기반입니다. 시뮬레이션 또는 계산된 결과는 종종 케이블 라우팅 및 종단 품질의 기여도를 과소평가하기 때문입니다. ISO 9001 인증과 포괄적인 사내 테스트 연구소를 바탕으로 Zhejiang Huapu Cable Co., Ltd.는 고객의 시스템 수준 EMC 문서를 지원하기 위해 VFD 케이블 제품군에 대한 차폐 효과 테스트 데이터를 제공합니다.

VFD 케이블이 지정된 대로 작동하는지 여부를 결정하는 설치 방법

올바르게 지정된 가변 주파수 드라이브 전원 케이블이라도 설치 방식이 설계 의도를 훼손하면 성능이 저하됩니다. 여러 현장 설치 요소가 VFD 케이블 시스템 성능에 큰 영향을 미칩니다.

• 신호 및 제어 케이블과의 분리: VFD 출력 케이블은 저전압 신호 케이블과 물리적으로 최소 200~300mm 분리된 전용 도관 또는 케이블 트레이에 배선해야 합니다. 교차가 불가피한 경우 용량 결합을 최소화하기 위해 90° 각도로 이루어져야 합니다.
• 케이블 길이 최소화: 드라이브와 모터 사이의 모든 불필요한 케이블 미터는 모터 단자의 반사파 진폭과 총 공통 모드 전류 크기를 증가시킵니다. 특히 케이블 비용과 반사파 과전압의 결과가 모두 상당히 높은 6kV 중전압 VFD 시스템의 경우 케이블 길이를 최소화하기 위해 설계 단계에서 드라이브 배치를 최적화해야 합니다.
• 접속 배선함을 통한 차폐 연속성: 정션 박스가 중간에 불가피하게 연결되는 경우, 케이블 실드는 중단되지 않고 360° 본딩 연결을 통해 계속되어야 하며 터미널 블록을 통해 다시 연결되어야 합니다. 차폐 연속성이 중단되면 중단점에서 방출되는 고주파 전류에 대한 높은 임피던스 지점이 생성됩니다.
• 굽힘 반경 준수: 두꺼운 차폐 및 보호 기능이 있는 VFD 케이블에는 최소 굽힘 반경이 지정되어 있으며, 설치 중에 이를 위반할 경우 차폐의 연속성이 손상되거나 국부적인 절연 응력 지점이 생성될 수 있습니다. 차폐 및 보호 6kV VFD 케이블의 경우 전체 케이블 직경의 12~15배에 해당하는 최소 굽힘 반경이 일반적입니다. 제한된 공간이나 굴곡이 심한 케이블 트레이에 설치하기 전에 제조업체의 데이터시트에서 이러한 사항을 확인해야 합니다.
• 양쪽 끝 접지 대 단일 지점 접지: VFD 케이블은 접지 루프를 피하기 위해 한쪽 끝에서만 접지되는 신호 케이블과 달리 드라이브 인클로저와 모터 프레임 모두에 접지되어야 합니다. 차폐가 전달해야 하는 고주파 공통 모드 전류의 양쪽 끝에는 복귀 경로가 필요합니다. 단일 종단 접지는 VFD 응용 분야에서 요구하는 HF 소음 관리가 아닌 저주파 정전기 차폐에만 효과적인 차폐를 유지합니다.

OHSAS 18001 및 ISO 14001 인증을 획득한 국가 하이테크 기업인 Zhejiang Huapu Cable Co., Ltd.는 규정을 준수하는 가변 주파수 드라이브 케이블 제품뿐만 아니라 설치 방식이 케이블이 제공하도록 설계된 성능을 유지하도록 애플리케이션 엔지니어링 지침을 통해 고객을 지원합니다.
