문서 버전: 1.0 목적: 전기 엔지니어, 계약자 및 프로젝트 관리자에게 선택에 대한 객관적인 지침을 제공합니다. 케이블 직접 매설 용도에 적합하며 장기적인 신뢰성과 국제 표준 준수를 보장합니다.

1. 소개

인프라 수명을 고려한다면 적합한 케이블을 선택하세요. 직접매장(DB) 전기 설계 및 설치에서 가장 중요한 결정 중 하나입니다. 도관 설치 케이블과 달리 직접 매립 케이블은 다음에 지속적으로 노출됩니다.

이 가이드에서는 주요 요구 사항을 정의하고, 애플리케이션별로 케이블 유형을 권장하고, 도체 재료를 비교하고, 30년의 서비스 수명을 달성하기 위한 필수 설치 방법을 간략하게 설명합니다.

케이블은 절연체와 외부 재킷이 다음 사항에 견딜 수 있도록 특별히 설계된 경우에만 직접 매설에 적합한 것으로 간주됩니다.

표준 실내 정격 케이블(예: THHN, 일반 PVC 건물 와이어)은 다음과 같습니다. 아니 추가적인 기계적 보호 없이 직접 매장하는 데 적합합니다.

케이블 선택은 전압 등급, 부하 요구 사항, 환경 조건 및 일반적인 지역/국가 표준(예: NEC, IEC 60502 또는 이에 상응하는 현지 표준)에 따라 달라집니다.

UF-B (지하공급장치) 모든 도체를 감싸는 견고한 열가소성 재킷; 젖은 장소의 분기 회로에 널리 사용됩니다.
사용-2 / RHW-2 / XHHW-2 XLPE 절연 단일 도체, 90°C 습식/건식 정격; 서비스 입구 및 피더에 공통적입니다. 많은 사람들이 다양성에 대해 여러 등급을 받았습니다.
URD(지하 주거용 배전) XLPE 절연 처리된 사전 조립된 알루미늄 삼중/사중 케이블; 비용 효과적인 주거용 지하 서비스를 위한 지배적인 선택입니다.

XLPE 절연 케이블 가교 폴리에틸렌 단열재는 우수한 열 안정성(연속 90~105°C), 환경 응력 균열에 대한 저항성, 습한 환경에서 장기간 성능을 제공합니다. 일반적인 구조: 단일 코어 또는 PVC, PE 또는 LSOH 외피가 있는 다중 코어. 적용규격 : IEC 60502-1(LV), IEC 60502-2(MV), UL 44, UL 854 등
기갑 케이블 (기계적 보호 강화를 위해)
- STA(강철테이프아머) — 압착 및 설치류 피해에 효과적입니다.
- SWA(강선 갑옷) — 우수한 인장 강도; 불안정한 토양이나 긴 견인에 이상적입니다.

USE-2 또는 PV 와이어(UL 4703) UV 저항성, 고온 등급(90~150°C); 노출된 구간과 매설된 구간에 적합합니다.
이중 정격 XLPE 도체(예: RHW-2/USE-2)의 사양이 점점 더 늘어나고 있습니다.

알루미늄 도체에 대한 중요 참고 사항: 항상 UL 인증 또는 동등한 커넥터를 사용하고, 승인된 항산화 화합물을 적용하고, 제조업체 토크 사양을 준수하여 산화 관련 연결 실패를 최소화하십시오.

케이블 수명과 안전성을 극대화하려면:

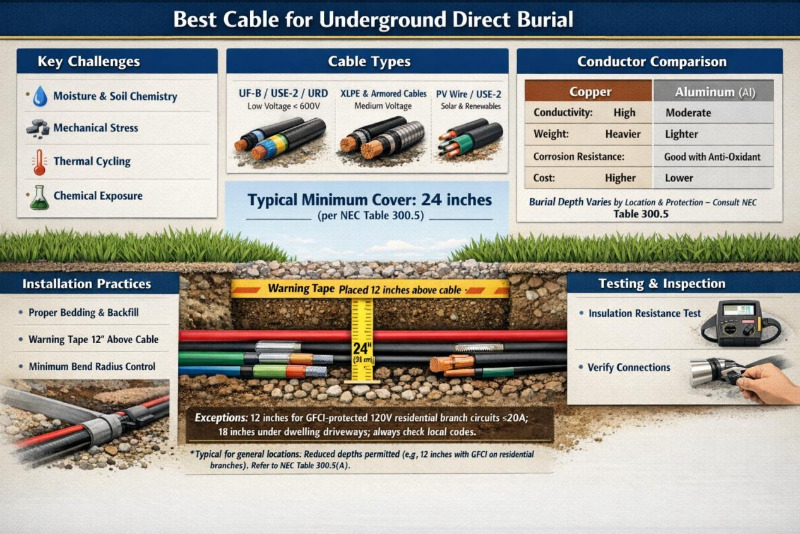

1. 최소 매몰 깊이 지역/국가 전기 규정을 준수합니다. 일반적인 값(NEC 표 300.5의 예):

2. 침구 및 백필 날카로운 물체로부터 보호하기 위해 케이블 아래와 주변에 깨끗한 모래나 바위가 없는 고운 흙을 4~6인치 배치합니다.

3. 경고 및 기계적 보호

4.추가 모범 사례

항상 해당 표준(NEC, IEC 60502 시리즈 또는 현지 규정)의 최신 버전을 준수하는지 확인하고, 제조업체 데이터 시트를 검토하고, 현장별 위험 평가를 수행하십시오.

귀하의 프로젝트를 지원해 드립니다. 맞춤형 사양, 표준 준수 지원 또는 XLPE 외장 케이블, USE-2 등가물, SWA 변형 등에 대한 자세한 데이터 시트가 필요하면 기술 전문가에게 문의하세요.
