알루미늄 와이어를 구리 콘센트에 직접 연결할 수 있습니까?

여부에 대한 질문에 답할 때 알루미늄 와이어 표준 구리 콘센트에 직접 연결할 수 있으며 재료 과학 및 현재 NEC(National Electrical Code) 표준이 확실한 답을 제공합니다. 절대 아니다 .

미국 소비자 제품 안전 위원회(CPSC)와 프랭클린 연구소의 데이터에 따르면 1972년 이전의 "오래된 기술" 알루미늄 와이어로 배선된 주택은 순수 구리로 배선된 주택에 비해 콘센트 및 스위치 연결에서 "화재 위험 조건"에 도달할 가능성이 55배 더 높습니다. 이러한 극심한 화재 위험은 벽 내부의 알루미늄 와이어에서 발생하는 것이 아니라 알루미늄 와이어와 부적합한 전기 단자 사이의 기계적 연결 지점에 집중됩니다.

알루미늄과 구리를 직접 연결하는 것이 왜 매우 위험한가요?

특별한 매체나 전용 기계 설계 없이 알루미늄과 구리를 함께 누르면 느리지만 되돌릴 수 없는 파괴적인 물리적, 화학적 반응이 불가피하게 발생합니다.

• 열팽창 불일치 및 "냉기류": 알루미늄의 열팽창 계수(~23.1 µm/m·°C)는 구리와 강철의 열팽창 계수보다 훨씬 높습니다. 전류가 표준 리셉터클 나사의 엄격한 제약 하에서 와이어를 가열하면 알루미늄은 "냉간 흐름" 또는 기계적 크리프라고 알려진 심각한 팽창과 되돌릴 수 없는 가로 소성 변형을 겪습니다. 냉각 시 알루미늄은 수축하지만 원래의 부피를 잃어 미세한 틈을 남기고 수천 번의 열 주기에 걸쳐 심각한 느슨해짐, 아크 발생 및 최종 소손을 유발합니다.
• 치명적인 산화물 절연층: 산화된 구리는 약간의 전도성을 유지하는 반면, 알루미늄은 산소와 즉시 반응하여 조밀하고 매우 단단한 산화알루미늄(Al2O₃) 층을 형성합니다. 이 층은 전류 전달을 심각하게 방해하는 우수한 전기 절연체입니다. 기계적 연결이 느슨해지면 산화가 가속화되어 접촉 저항이 기하급수적으로 증가하고 막대한 파괴적인 열이 발생합니다.
• 갈바니 부식: 알루미늄과 구리 사이에는 상당한 전위차가 있습니다. 이러한 서로 다른 금속이 표준 용기 내부에 닿아 주변 습기에 노출되면 미세한 갈바니 전지를 형성합니다. 활성이 높은 양극인 알루미늄 와이어는 급속한 갈바닉 부식을 겪어 물리적 구조와 전기적 단면적을 저하시킵니다.

유일하게 규정을 준수하는 직접 연결 솔루션: CO/ALR 등급 장치

"CU ONLY"라고 표시된 표준 콘센트는 어떤 상황에서도 알루미늄 와이어를 종단하는 것이 엄격히 금지되어 있습니다. 알루미늄의 장기적인 크리프로 인해 초기 "AL/CU" 장치도 높은 비율로 실패했습니다.

최신 전기 규정(예: NEC 406.10)에서는 다음과 같이 표시되지 않은 장치를 법으로 규정하고 있습니다. CO/ALR (구리-알루미늄 개정)은 알루미늄 도체를 직접 종단하는 것을 절대 금지합니다. CO/ALR 용기는 엄격한 기준을 통과해야 합니다. UL 1567 표준. 깊은 주석 도금을 활용하여 갈바닉 반응을 최소화하고 특수하고 좁은 가이드 슬롯을 사용하여 알루미늄 와이어를 제자리에 물리적으로 고정하여 냉간 흐름을 방지합니다.

최고의 영구 수리 솔루션: 구리 "피그테일링"

CO/ALR 콘센트는 가격이 비싸고 정션 박스 내부에 여러 개의 알루미늄 와이어가 함께 연결되어 있는 위험을 해결할 수 없기 때문에 CPSC에서 가장 강력히 권장하는 영구 수리는 다음과 같습니다. "피그테일링" . 여기에는 짧은 순수 구리 와이어 조각을 기존 알루미늄 와이어에 안전하게 연결한 다음 표준 현대 콘센트에 연결하는 작업이 포함됩니다.

CPSC는 공식적으로 두 가지 영구 연결 방법만 승인합니다.

1. COPALUM 냉간 용접 압착 시스템(최적의 영구 솔루션)

TE Connectivity가 개발한 이 수리 방법은 CPSC가 구리로 집을 완전히 재배선하는 것만큼 안전하다고 평가한 유일한 수리 방법입니다.

• 메커니즘: 특수 주석 도금 구리 슬리브를 사용합니다. 독점 전동 공구는 10,000파운드의 절대 압력을 가하여 "건식 압착"을 생성합니다.
• 결과: 이러한 극심한 압력으로 인해 금속이 소성적으로 흐르게 되어 산화물 층이 즉시 찢어지고 금속 격자가 실온에서 융합되어 "냉간 용접"이 형성되어 향후 산화 및 갈바닉 부식이 영구적으로 제거됩니다.

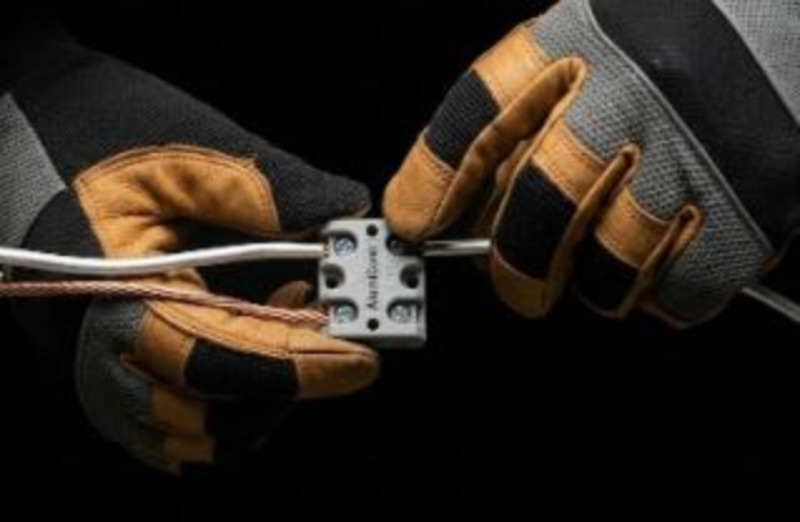

2. AlumiConn 전용 알루미늄-구리 터미널(승인된 대안)

COPALUM 도구를 사용할 수 없는 영역의 경우 CPSC는 King Innovation의 AlumiConn 커넥터를 승인합니다.

• 메커니즘: 완전히 절연된 포트에 알루미늄 및 구리선을 삽입하여 소스에서 갈바닉 부식 경로를 차단하는 컴팩트한 멀티 포트 소형 단자대입니다.
• 항산화: 내부에는 산화방지 페이스트가 미리 채워져 있어 삽입 시 알루미늄 결정체를 즉시 코팅하여 산소를 차단합니다.

중요 규정 준수 경고: 필수 토크 제어(NEC 110.14(D))

AlumiConn 커넥터를 사용할 때 NEC 110.14(D)에서는 설치 프로그램이 교정된 토크 도구 (토크 드라이버와 같이) 제조업체가 지정한 정확한 토크(일반적으로 10~15인치-파운드)를 달성합니다. 너무 적게 조이면 높은 저항의 소손이 발생하고, 지나치게 조이면 연질 알루미늄 와이어가 부서집니다. 토크 도구를 사용하지 않으면 NEC 규정을 위반하게 되며 화재 후 보험 청구가 거부될 수 있습니다.

엄격히 금지됨: 표준 또는 "보라색" 와이어 너트는 안전한가요?

아니요. 알루미늄과 구리를 연결하는 데 표준 트위스트온 와이어 너트를 사용해서는 안 됩니다. 알루미늄-구리 연결용으로 판매되는 "보라색" 와이어 너트(예: 항산화 페이스트가 포함된 Ideal 65)도 CPSC의 영구 수리 승인을 받지 못했습니다. 실험실 테스트에 따르면 이러한 와이어 너트 내부의 나선형 스프링은 알루미늄의 심각한 열팽창과 저온 흐름을 제한할 수 없습니다. 알루미늄 와이어의 와이어 너트 연결은 종종 실패하고 처리되지 않은 원래의 오래된 콘센트보다 훨씬 빠르게 화재 위험을 초래합니다.

자주 묻는 질문 | 자주 묻는 질문

Q1: 알루미늄 와이어를 표준 구리 콘센트에 직접 연결할 수 있습니까?

절대 그렇지 않습니다. NEC(National Electrical Code)에 따르면 CO/ALR 마크가 없는 인증되지 않은 장치는 알루미늄 도체를 종단하는 것이 엄격히 금지됩니다. 특수한 기계적 설계 없이 이 두 금속을 직접 압축하면 되돌릴 수 없는 파괴적인 반응이 유발됩니다.

Q2: 알루미늄선과 구리선을 연결하면 왜 화재가 발생하나요? 세 가지 핵심 이유가 있습니다. 첫째, 알루미늄의 높은 열 팽창으로 인해 연결 지점에서 기계적 크리프(저온 흐름)가 발생하여 느슨함과 아크가 발생합니다. 둘째, 노출된 알루미늄은 순간적으로 절연성이 높은 산화막(산화알루미늄)을 형성해 극심한 열을 발생시킨다. 셋째, 두 금속의 접촉으로 인해 갈바닉 부식이 발생하여 와이어의 기계적 강도가 급격히 저하됩니다.

Q3: "AL/CU" 소켓이나 "보라색" 와이어 너트를 항산화 페이스트와 함께 사용할 수 있습니까?

아니요. 초기 "AL/CU" 장치는 알루미늄의 장기적인 크리프에 저항할 수 없었기 때문에 실패했습니다. 마찬가지로, 항산화 페이스트가 포함된 "보라색" 와이어 너트는 CPSC에서 영구 수리용으로 인정되지 않습니다. 고장률과 화재 위험은 처리되지 않은 오래된 용기보다 훨씬 빠릅니다.

Q4: 오래된 알루미늄 배선을 수리하는 가장 규정을 준수하고 안전한 방법은 무엇입니까?

과열 위험을 영구적으로 제거하기 위한 완전히 규정을 준수하는 경로는 두 가지뿐입니다. 하나는 장치를 UL 1567 표준을 통과하는 전용 CO/ALR 콘센트로 완전히 교체하는 것입니다. 또는 COPALUM 냉간 용접 시스템 또는 AlumiConn 터미널과 함께 구리 피그테일링을 사용하여 설치 중 NEC 110.14(D) 토크 사양을 충족하는 정밀 토크 도구를 사용할 수 있습니다.
