XLPE 절연 케이블의 수명은 얼마나 됩니까?

가교 폴리에틸렌(XLPE) 절연 케이블의 설계 수명은 일반적으로 20~30년입니다. 그러나 실제 작동에서는 현대의 물리적 서비스 수명이 XLPE 케이블 최대 부하 한계에서 장기간 작동하지 않고 극심한 환경 피해로부터 보호되는 경우 40~60년에 이를 수 있습니다. 정격 작동 온도 90°C에서 절연 재료는 높은 절연 내력을 유지합니다. 그러나 작동 온도가 95°C~105°C 사이로 올라가면 케이블의 예상 수명은 7~30년으로 급락합니다.

XLPE 케이블은 우수한 전기 절연성, 극히 낮은 유전 손실, 우수한 내열성, 높은 기계적 강도로 인해 중, 고, 초고압 전력망의 핵심 백본으로 자리잡고 있습니다. 케이블의 수명은 온도, 전기장, 습도(워터트리 효과) 및 기계적 스트레스에 의해 공동으로 결정되는 동적 성능 저하 기능입니다.

핵심 수명 데이터 및 국제 표준

• 설계 기준: IEC 60502와 같은 국제 표준은 XLPE 케이블에 허용되는 최대 연속 도체 작동 온도를 90°C로 엄격히 규정합니다. 이 임계값은 고분자 폴리머의 열산화 분해 속도를 기준으로 설정됩니다.
• 온도 제한: XLPE 케이블의 허용되는 비상 과부하 온도 범위는 105°C ~ 130°C이며, 단락 중에 견딜 수 있는 순간 온도는 최대 250°C(5초를 초과하지 않는 동안)에 도달할 수 있습니다.
• 실제 서비스 수명: 표준 작동 온도 90°C에서 XLPE 소재의 예상 수명은 40~60년입니다. 케이블이 실제 애플리케이션의 부분 부하 조건(예: 도체 온도가 약 70°C로 유지되는 경우)에서 지속적으로 작동하는 경우 실제 수명은 50년을 쉽게 초과할 수 있습니다.

XLPE 케이블의 핵심 노화 메커니즘

케이블 절연 노화는 유전 강도 감소로 이어지는 되돌릴 수 없는 물리적, 화학적 과정입니다. 주요 메커니즘은 다음 네 가지 스트레스에 의해 구동됩니다.

• 열 노화: 고온에 장기간 노출되면 열산화 분해가 발생합니다. 거시적으로 이는 EAB(파단 연신율) 및 인장 강도가 크게 저하되는 재료의 취성으로 나타납니다. 엔지니어링 평가에서 EAB가 초기 값의 50%로 떨어지면 재료의 "물리적 수명 종료"로 간주됩니다.
• 전기적 노화: 절연층 내의 미세한 결함(공극, 불순물 등)은 전계 왜곡을 일으켜 부분 방전(PD)을 발생시킵니다. 시간이 지남에 따라 전기 부식은 "전기 트리잉(Electrical Treeing)"을 형성하여 결국 절연층을 관통하여 치명적인 파손을 초래합니다. HVDC(고전압 직류) 응용 분야에서 공간 전하가 축적되면 전기장 왜곡도 악화됩니다.
• 워터 트리잉: 이것은 습한 환경에서 "보이지 않는 살인자"입니다. 교류 전기장의 작용으로 수분이 절연체 내부의 미세한 결함에 침입하여 물로 채워진 나무 모양의 미세 공극 네트워크를 형성합니다. 이는 절연체의 전체 내전압 성능을 크게 감소시킵니다.
• 기계적 및 화학적 스트레스: 설치 중 최소 굽힘 반경 요구 사항을 준수하지 않으면(기계적 피로) 미세한 공극이 확장되어 부분 방전 및 수목 발생이 크게 촉진됩니다. 또한 해양 환경의 염화물 이온과 같은 음이온은 고온에서 화학적 분해를 유발하여 XLPE의 체적 저항률을 급격히 감소시킬 수 있습니다.

수명 예측 및 고급 진단 방법

RUL(잔여 수명)을 정확하게 추정하기 위해 업계에서는 다음과 같은 수학적 모델과 비파괴 테스트 기술을 사용합니다.

수학적 모델

• 열 수명 예측 모델: Arrhenius 방정식을 기반으로 합니다. 이 모델은 온도와 수명 사이의 기하급수적 관계를 보여줍니다. 즉, 온도가 10°C 떨어질 때마다 열 노화 수명이 두 배로 늘어납니다.
• 전기적 스트레스 수명 모델: 역전력 모델(IPM)을 기반으로 합니다. 주요 매개변수인 전압 내구성 계수(VEC)는 전기적 노화에 대한 재료의 저항을 측정합니다. 고품질 XLPE 소재의 VEC는 일반적으로 15~30입니다.

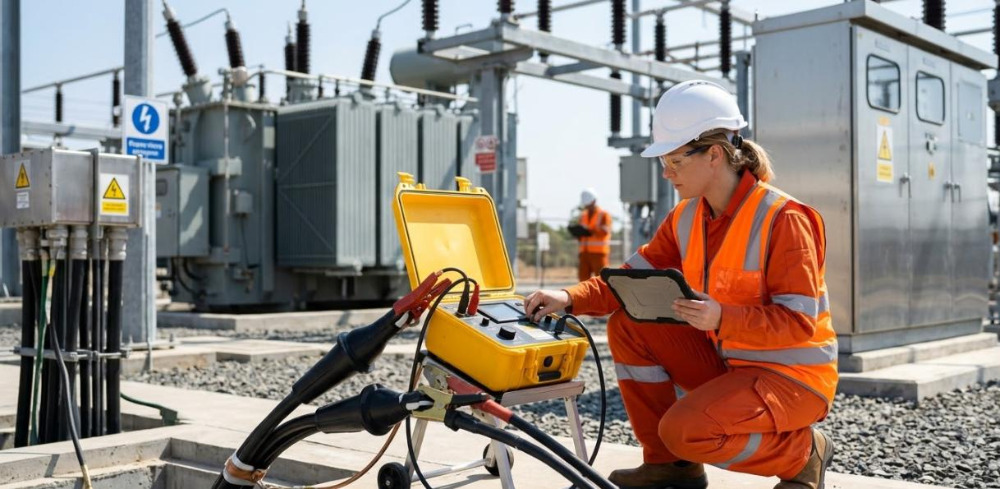

진단 방법의 진화

• DC Hipot(직류 고전위 테스트): 이것은 이제 쓸모없고 매우 파괴적입니다. 높은 DC 전압은 XLPE 절연 내부에 "공간 전하"를 축적합니다. AC 작동이 재개되면 중첩된 전기장이 깨지기 쉬운 절연층을 즉시 파괴할 수 있습니다.
• VLF(초저주파) 테스트: 업계에서 선호하는 대안입니다. 초저주파(0.1Hz) AC 전원을 사용하여 공간 전하 효과를 피하면서 심각한 열화 결함을 제어 테스트 중에 안전하게 분해합니다.
• 탄 델타(유전체 손실 각도 탄젠트) 진단: XLPE 케이블의 수목 노화 및 습기 유입을 평가하기 위한 "최적 표준"입니다. 테스트 전압이 상승함에 따라 손실 값의 비선형 증가("Tip-up" 효과)를 측정하여 노화의 심각도를 정확하게 정량화합니다.
• 부분방전(PD) 모니터링: 절연층 내의 미세한 결함(예: 접합부의 공극 또는 손상된 차폐층)을 정확하게 찾아내는 데 사용됩니다.

XLPE 케이블 수명 연장을 위한 엔지니어링 관행 및 품질 보증

XLPE 케이블의 서비스 수명을 50년 이상 달성하려면 제조부터 작동까지 포괄적인 품질 관리가 필요합니다.

• 제조 및 프리미엄 소재 선택에 대한 최고의 제어

고순도 재료는 초청정 환경에서 사용, 생산되어야 합니다.

삼중 압출 공정을 구현하면 도체 실드, XLPE 절연층 및 절연 실드 사이의 원자 수준 결합이 보장되어 부분 방전을 유발할 수 있는 층간 공극이 완전히 제거됩니다.

TR-XLPE(Tree-Retardant XLPE) 소재와 포괄적인 수분 차단 설계(세로 방향 물 차단 원사/테이프, 방사형 물 차단 외피)를 활용하여 외부 습기를 완벽하게 차단합니다.

• 규정에 따른 설치 및 기계적 보호

굽힘 반경(외경의 10~15배 이상)과 인장 장력을 엄격하게 제어하여 단열재 층의 미세 균열을 방지해야 합니다.

조인트와 종단은 케이블 라인에서 가장 취약한 부분입니다. 불순물이 유입되는 것을 방지하기 위해 상대적으로 건조하고 먼지가 없는 환경에서 제조를 수행해야 합니다.

• 운영 환경 최적화 및 열 관리

열 방출을 촉진하고 열 축적을 방지하려면 케이블 사이에 적당한 간격을 유지하십시오.

장기간의 전체 부하 작동을 피하기 위해 적절한 전류용량 마진을 남겨두고 감소된 작동을 채택하는 것이 좋습니다.

스위칭 과전압 및 낙뢰로 인한 고주파 전압 스파이크를 흡수하기 위해 안정적인 서지 보호기(피뢰기)를 설치하십시오.

자주 묻는 질문:

Q1: 현대 전력 시스템에서 기존 PVC 케이블 대신 XLPE 케이블을 널리 사용하는 이유는 무엇입니까?

답: XLPE(교차결합 폴리에틸렌)는 3차원 네트워크로 연결된 열경화성 구조를 갖추고 있어 PVC(최대 70°C)를 훨씬 초과하는 최대 90°C까지 연속 작동 온도를 허용합니다. 또한 XLPE는 더 높은 유전 강도, 더 낮은 유전 손실을 자랑하며 연소 시 독성 할로겐 가스를 방출하지 않습니다. 수명과 전기적 성능 모두에서 PVC 케이블보다 종합적으로 뛰어납니다.

Q2: XLPE 케이블의 최대 작동 온도는 90°C입니다. 때때로 이 온도를 초과하면 케이블이 즉시 타버릴 수 있습니까?

답: 즉시 타지는 않지만 열 노화를 가속화합니다. 국제 표준은 최대 105°C 또는 심지어 130°C까지의 단기 비상 과부하를 허용합니다. 그러나 Arrhenius 노화 모델에 따르면 온도가 정격 값을 초과할 때마다 10°C마다 절연층의 열화 속도가 두 배로 증가합니다. 장기간 과열로 작동하면 케이블의 전체 수명이 크게 단축됩니다.

Q3: 워터 트리잉(Water Treeing)이란 무엇이며, 어떻게 예방할 수 있나요?

답: 워터 트리잉은 습기가 절연체의 미세한 결함에 침입하고 XLPE 케이블의 교류 전기장과 습한 환경의 결합 작용으로 지속적으로 확장될 때 형성되는 나무 모양의 미세 공극 네트워크입니다. 예방 방법에는 방수 설계(방사형 방수 외장 및 세로 방수 실 등) 활용, 나무 지연 재료(TR-XLPE) 사용, 설치 중에 케이블 외부 외장이 긁히지 않도록 하는 것이 포함됩니다.

Q4: 수년간 사용된 케이블의 절연 상태를 테스트하고 싶습니다. 표준 DC Hipot 테스터를 사용할 수 있습니까?

답: 절대 그렇지 않습니다. XLPE 케이블에 대해 기존의 고전압 DC 테스트를 수행하는 것은 매우 파괴적입니다. 높은 DC 전압은 절연체 내에 "공간 전하"를 축적합니다. 테스트 후 AC 전원이 복구되면 정상적으로 계속 작동할 수 있는 절연층이 즉시 파손될 가능성이 매우 높습니다.

Q5: DC Hipot 테스트를 사용해서는 안 되는 경우 XLPE 케이블의 노화 정도를 과학적으로 어떻게 평가해야 합니까?

답: 업계 표준에서는 Tan Delta(유전체 손실 각도 탄젠트) 진단과 결합된 초저주파(VLF, 0.1Hz) AC 내전압 테스트를 사용할 것을 권장합니다. VLF 테스트는 유해한 공간 전하를 생성하지 않는 반면, Tan Delta 테스트는 다양한 전압에서 누설 전류의 비선형 증가 특성(Tip-up)을 측정하여 케이블 내부의 수목 심각도를 정확하게 정량화할 수 있으므로 예방적 교체 계획을 세우는 데 도움이 됩니다.
