SPE가 스마트 제조의 미래인 이유

산업용 사물 인터넷(IIoT)과 스마트 제조의 발전 과정에서 기업은 지속적으로 주요 문제점에 직면해 있습니다. 제어실 및 서버와 같은 최상위 네트워크는 고속 이더넷을 사용하는 반면, 하위 레벨 센서 및 액추에이터는 공간 및 배선 비용 제한으로 인해 오래되고 저속이며 호환되지 않는 필드버스로 제한되는 경우가 많습니다.

출현 단일 쌍 이더넷(SPE) 이 교착상태를 완전히 깨뜨렸습니다. 기존의 4쌍(8코어) 이더넷 케이블을 단 1쌍(2코어)으로 단순화하면서도 여전히 고속 데이터 전송 및 동기화된 전원 공급을 달성합니다. 이는 단순히 물리적인 '슬리밍 다운'이 아니라 센서에서 클라우드까지 원활한 전체 IP 통신을 가능하게 하는 근본적인 혁명입니다.

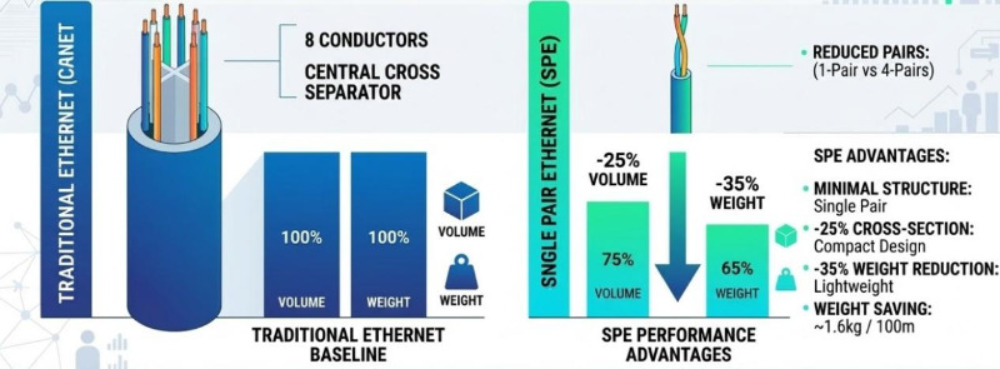

핵심 비교 : SPE와 기존 이더넷 비교

Cat5e 또는 Cat6 케이블 우리는 8개의 구리선을 포함하는 것에 가장 익숙하며 기존 이더넷 배선은 일반적으로 최대 거리가 100미터로 엄격하게 제한됩니다. 이 디자인은 사무실 환경에 적합하지만 매우 작고 열악한 산업 환경(예: 다축 로봇 팔 내부 또는 수천 미터의 파이프라인)에서는 부피가 크고 제한적으로 보입니다.

SPE의 파괴적인 이점은 다음과 같습니다. :

• 미니멀리스트 구조 : 크로스 웹 필러와 추가 6개의 전선을 완전히 없애고 단일 균형 연선만 필요합니다.
• 부피와 무게의 획기적인 감소 : 기존 산업용 이더넷 배선과 비교하여 SPE는 설치 단면적을 약 25% 그리고 전체 무게는 35% . 대형 데이터 랙이나 철도 운송 시스템에서 이는 100m당 약 1.6kg의 자중을 제거합니다.
• 탁월한 유연성 및 비틀림 저항성 : 단일 쌍 대칭 구조는 내부 "와이어 마찰" 문제를 물리적으로 방지합니다. 특수 충전재와 결합된 SPE는 수천만 번의 고주파 굽힘 주기와 심각한 3D 비틀림을 견딜 수 있어 산업용 로봇과 완벽하게 어울립니다.

SPE가 해결하는 세 가지 핵심 산업 문제점

1. 100m 물리적 거리 제한 깨기

석유 및 화학 산업과 같은 프로세스 자동화 시나리오에서는 장비가 널리 분산되어 있어 기존의 100미터 제한이 치명적인 결함이 됩니다. 는 10BASE-T1L SPE 프로토콜 제품군 내의 표준을 통해 최대 거리에서 10Mbps 고속 전이중 전송이 가능합니다. 1000미터 , 산업용 배선의 '거리 불안'을 완전히 해소합니다.

2. PoDL: 일석이조(데이터 및 전력)

기존 장치에는 데이터 및 전원용으로 별도의 케이블이 필요한 경우가 많습니다. SPE가 소개하는 PoDL(데이터 라인 전력 공급) 기술을 통해 단말 장치에 데이터와 최대 약 50W의 DC 전력을 동시에 전송할 수 있습니다. 중장비 장비의 경우 업계에서는 고속 데이터와 최대 수 킬로와트의 전원 공급 장치를 동일한 링크 내에서 격리하는 하이브리드 인터페이스 토폴로지를 도입하여 장비 라우팅을 크게 단순화했습니다.

3. "네트워크 평탄화"를 위한 게이트웨이 제거

과거에는 공장에서 최하위 수준의 아날로그 신호가 최상위 수준과 통신할 수 있도록 값비싼 "프로토콜 변환 게이트웨이"를 다수 배치해야 했습니다. SPE를 사용하면 가장 작은 하단 센서라도 독립적인 IP 주소를 갖고 TCP/IP 네트워크에 직접 연결할 수 있습니다. 단일 게이트웨이 노드를 제거하면 비용을 절감할 수 있는 것으로 추정됩니다. $10,000 시스템 수명주기 전반에 걸쳐 포괄적인 비용이 발생합니다.

핵심 프로토콜 및 인터페이스 생태계

SPE를 적용하는 데에는 복잡한 기본 코드를 자세히 살펴볼 필요가 없습니다. 성능을 결정하는 다음 핵심 표준을 인식하면 됩니다.

1. 전송 속도 및 거리 매트릭스(IEEE 802.3 시리즈)

• 10BASE-T1L : 10Mbps 속도, 최대 1000미터. 장거리 공정 제어용으로 설계되어 폭발성 환경에서 본질 안전을 지원합니다(Ethernet-APL).
• 10BASE-T1S : 10Mbps 속도, 멀티드롭 토폴로지를 지원합니다. 최대 25미터 길이의 단일 메인 라인에 12개 이상의 장치를 병렬로 연결할 수 있어 대규모 스타 토폴로지 배선이 필요하지 않습니다.
• 100/1000BASE-T1 : 100Mbps 또는 1Gbps 기가비트 속도, 최대 15~40미터. 주로 차량 내부의 고속 상호 연결이나 고해상도 산업용 머신 비전에 사용됩니다.

2. 산업용 연결 인터페이스 표준(IEC 63171 시리즈)

기존 RJ45 커넥터는 부피가 너무 크고 진동 저항이 부족하기 때문에 업계에서는 다음과 같은 새로운 표준을 확립했습니다.

• IEC 63171-6 및 기타 마이크로 인터페이스 : IP20~IP67 보호 등급을 충족하는 이 제품은 충격 및 낙하에 강합니다. 그 양은 기존 인터페이스의 극히 일부에 불과하므로 차세대 장치의 주요 커넥터가 됩니다.
• M12 하이브리드 인터페이스(IEC 63171-7) : 고전력 장치를 위한 최고의 솔루션입니다. 이 표준은 모터 및 서보 드라이브와 같은 중장비에 대한 "데이터 전력"의 동시 전송을 지원하는 데이터 핀과 여러 고전력 공급 핀의 조합을 정의합니다.

자주 묻는 질문(FAQ)

Q1: SPE는 기존 네트워크보다 느립니까?

아니요. 네트워크 속도는 링크의 물리적 두께가 아니라 프로토콜 표준에 따라 달라집니다. SPE는 또한 단거리(예: 40미터)에서 최대 1Gbps의 기가비트 속도를 지원할 수 있습니다.

Q2: SPE의 PoDL(Power over Data Lines)은 PoE와 동일합니까?

목적은 동일하지만 기본 기술이 다릅니다. 기존 PoE는 4쌍 케이블 내의 예비 쌍 또는 팬텀 전원에 의존하는 반면, PoDL은 단일 쌍(2코어) 물리적 회로에서 고주파 데이터와 DC 전원을 동시에 혼합하고 전송할 수 있습니다.

Q3: 일반 2코어 와이어 또는 벗겨진 오래된 이더넷 케이블을 SPE 케이블로 직접 사용할 수 있습니까?

적극 권장하지 않습니다. 진정한 SPE 전송 시스템은 특히 단일 쌍 고주파 전송을 위해 임피던스, 반사 손실 및 누화에 대해 엄격한 최적화를 거칩니다. 산업용 SPE 케이블에는 일반 구리선과 비교할 수 없는 특수하고 유연한 구조 요소도 포함되어 있습니다.

결론

단일 쌍 이더넷(SPE)은 결코 "구리선 수가 적다"는 기술적인 다운그레이드가 아닙니다. 이는 진정한 디지털화와 인텔리전스를 향해 나아가는 산업 자동화의 물리적 계층 초석입니다. 초기에 SPE 기술을 인프라 계획에 통합한 기업의 경우 현재 배포 및 유지 관리 비용을 대폭 절감할 뿐만 아니라 차세대 만물인터넷(Internet of Everything) 아키텍처에서 우위를 점할 수 있습니다.

고품질 케이블을 생산하는 제조업체로서, 후아푸카블 팀은 항상 최첨단 산업 통신 기술과 보조를 맞추며 엄격한 산업 표준을 충족하는 안정적인 케이블 솔루션을 글로벌 고객에게 제공하기 위해 최선을 다하고 있습니다. 귀하의 프로젝트에 맞는 케이블 사양과 견적을 받으려면 언제든지 당사 팀에 문의하세요.
