구조적 케이블링과 지점 간: 2026년을 위한 완벽한 가이드

네트워크 인프라를 설계하거나 업그레이드할 때 직면하게 될 가장 중요한 결정 중 하나는 다음 중 하나를 선택하는 것입니다. 구조화된 케이블링 그리고 지점 간 케이블 연결 (업계 신규 사용자는 "구조적 케이블링"이라고도 함) 오늘의 선택에 따라 향후 10~20년 동안의 네트워크 성능, 확장성 및 유지 관리 비용이 결정됩니다.

이 가이드에서는 각 케이블 연결 방식이 무엇인지, 어떻게 다른지, 그리고 어떤 방식이 사무실, 데이터 센터 또는 기업 환경에 적합한지 자세히 설명합니다.

빠른 답변: 구조적 케이블 연결과 지점 간 연결

구조화된 케이블링 ANSI/TIA-568과 같은 산업 표준을 따르는 중앙 패치 시스템을 중심으로 구축된 표준화되고 조직화된 네트워크 인프라입니다. 패치 패널, 트렁크 케이블 및 명확하게 정의된 하위 시스템을 갖춘 계층적 디자인을 사용합니다.

지점간 케이블링 각 케이블이 한 장비에서 다른 장비로 직접 연결되는 직접적인 장치 간 배선 접근 방식입니다. 패치 패널이나 중앙 집중식 조직이 없습니다. 처음에는 설치하는 것이 더 빠르지만 네트워크가 성장함에 따라 금방 혼란스러워집니다.

대부분의 현대 기업의 경우, 구조화된 케이블링 is the recommended choice 더 나은 신뢰성, 더 쉬운 문제 해결, 훨씬 더 낮은 장기 비용을 제공하기 때문입니다.

구조적 케이블링이란 무엇입니까?

구조적 케이블링은 전체 건물이나 캠퍼스에서 음성, 데이터, 비디오 및 멀티미디어 서비스를 지원하는 포괄적인 케이블링 시스템입니다. 각 장치에서 스위치까지 개별 케이블을 연결하는 대신 구조적 케이블링에서는 국제 표준(ANSI/TIA-568, ISO/IEC 11801)에 정의된 논리적 계층 아키텍처를 사용합니다.

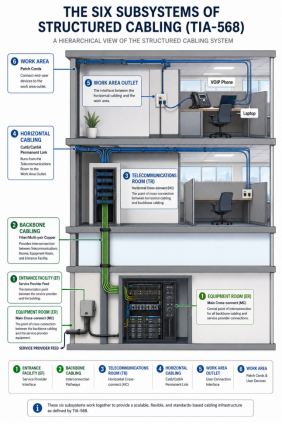

구조화된 케이블링 시스템의 6가지 하위 시스템

완벽하게 구조화된 케이블링 시스템은 6개의 표준화된 하위 시스템으로 분류됩니다.

1. 출입구 시설(EF) – 외부 서비스 제공자의 케이블링이 건물로 들어가는 곳.
2. 장비실(ER) – 메인 서버, 스위치, 통신 장비를 수용합니다.
3. 백본 케이블링 – 장비실과 통신실을 연결하는 수직 또는 건물 간 케이블링.
4. 통신실(TR) – 백본 케이블 연결이 끝나고 수평 케이블 연결이 시작되는 중간 허브입니다.
5. 수평 케이블링 – 일반적으로 Cat6, Cat6A 또는 광섬유를 사용하여 통신실에서 개별 작업 영역 콘센트까지 실행됩니다.
6. 작업 영역 – 콘센트, 패치 코드 및 연결된 장치를 포함한 최종 사용자 공간.

구조적 케이블링의 주요 구성 요소

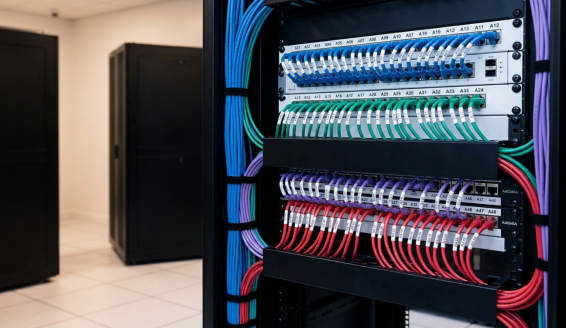

• 패치 패널 정리된 종료 및 손쉬운 이동/추가/변경을 위해
• 트렁크 케이블 (고밀도 백본 연결)
• 케이블 관리 (케이블 트레이, 레이스웨이, 수직/수평 관리자)
• 라벨링 및 문서화 모든 케이블 연결에 대해
• 표준화된 커넥터 (RJ45, LC, MTP/MPO)

지점 간 케이블 연결이란 무엇입니까?

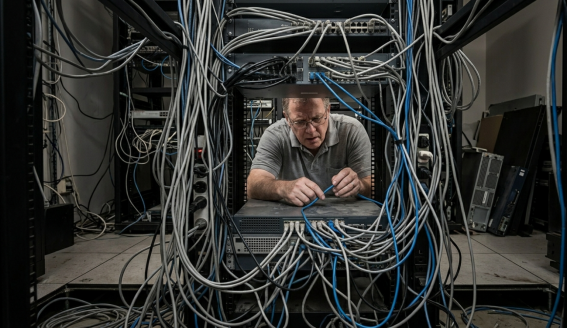

"직접 연결" 또는 "플라이 바이" 배선이라고도 하는 지점 간 케이블 연결은 말 그대로 중간 패치 패널이나 구조화된 경로 없이 단일 케이블이 한 장치(예: 서버)에서 다른 장치(예: 스위치 포트)로 직접 연결됩니다.

지점 간 설정에서 스위치에 연결된 48개의 서버가 있는 경우 48개의 개별 케이블이 랙을 통과하며 각 케이블은 양쪽 끝에서 직접 종료됩니다.

지점 간 케이블 연결 작동 방식

• 각 케이블은 단일 연결 전용입니다.
• 패치 패널 없음, 통합 지점 없음
• 케이블은 일반적으로 길고 맞춤 절단되어 있으며 끝점 사이에 직접 연결됩니다.
• 새 장치가 추가될 때마다 토폴로지가 선형적으로 증가합니다.

이 접근 방식은 처음에는 더 간단하고 저렴해 보일 수 있지만 네트워크가 확장되면 거의 항상 문제가 됩니다.

구조적 케이블링과 지점 간 연결: 병렬 비교

특징	구조화된 케이블링	지점 간
설치 시간(초기)	더 길어짐 - 계획 및 패치 패널 필요	더 빠르게 - 케이블을 종단 간 연결하기만 하면 됩니다.
초기 비용	더 높음	낮은
장기 비용	낮은 (easy moves/adds/changes)	더 높음 (re-pulling cables, troubleshooting)
확장성	우수함 - 성장을 위한 설계	나쁨 — 복잡성이 기하급수적으로 증가합니다.
문제 해결	쉬움 — 라벨링, 정리, 문서화	어려움 - 얽힌 케이블 추적
공기 흐름 및 냉각	최적화됨 - 깔끔한 케이블 묶음	제한됨 - 조밀한 케이블 매트가 공기 흐름을 차단함
미학	깨끗함, 전문적	혼돈
표준 준수	ANSI/TIA-568, ISO/IEC 11801	없음
MAC(이동, 추가, 변경)	간단함 - 패널에서 다시 패치	복잡함 - 케이블을 당겼다가 다시 연결함
최고의 대상	사무실, 데이터 센터, 캠퍼스, 기업	소규모 임시 설정, 격리된 장비

구조적 케이블링의 장점과 단점

장점

• 확장 가능한 아키텍처 : 패널에서 패치를 적용하여 새로운 연결을 쉽게 추가할 수 있습니다.
• 표준 기반 : TIA, ISO, BICSI 가이드라인 준수
• 미래 지향적 : 더 높은 대역폭 애플리케이션(10G, 40G, 100G, 400G)으로의 업그레이드 지원
• 더 빠른 문제 해결 : 명확하게 라벨이 지정되고 문서화된 연결
• 더 나은 공기 흐름 : 정리된 번들로 랙 및 데이터 홀의 냉각 효율성을 향상시킵니다.
• TCO 절감 : 장기적인 운영 및 유지관리 비용 절감
• 미적이며 전문적인 : 고객 대면 시설 및 감사에 중요

단점

• 더 높은 초기 투자 패치 패널, 케이블 관리 및 숙련된 설치용
• 계획과 설계가 필요함 배포 전
• 초기 설치 시간이 길어짐

지점 간 케이블 연결의 장단점

장점

• 초기 비용 절감 — 패치 패널이나 케이블 관리자가 필요하지 않습니다.
• 더 빠른 초기 배포 작고 간단한 설정용
• 이론상 대기 시간이 약간 낮음 (중간 연결 지점 없음), 실제로는 무시할 수 있음
• 임시 또는 격리된 설치에 적합

단점

• 관리가 기하급수적으로 어려워짐 네트워크가 성장함에 따라
• 공기 흐름 문제 과열을 일으킬 수 있는 밀집된 랙에서
• 어려운 문제 해결 — 번들에서 불량 케이블 하나를 찾는 데 시간이 많이 걸립니다.
• 파괴적인 움직임과 변화 — 하나의 장치를 교체하려면 여러 케이블을 다시 연결해야 하는 경우가 많습니다.
• 표준 준수 없음 이는 보증, 인증 및 감사에 영향을 미칠 수 있습니다.
• 더 높은 장기 비용 유지 관리, 가동 중지 시간 및 케이블 교체로 인해

언제 구조화된 케이블링을 선택해야 합니까?

다음 중 하나라도 해당되는 경우 구조화된 케이블 연결이 올바른 선택입니다.

• 당신은 건물을 짓거나 개조하고 있습니다 사무실, 데이터 센터 또는 캠퍼스
• 당신은 기대합니다 규모 향후 5~10년 내 네트워크
• 당신은 지원해야합니다 여러 서비스 (음성, 데이터, 영상, 보안, IoT)
• 귀하의 비즈니스에 필요한 높은 가동 시간 및 빠른 문제 해결
• 당신은 준수해야 업계 표준 또는 감사를 통과
• 배포 중 고속 네트워크 (10GBASE-T, 25/40/100/400G 파이버)

간단히 말해서, 네트워크가 실제 비즈니스를 지원해야 하는 경우 구조화된 케이블 연결이 표준입니다.

지점 간 케이블 연결은 언제 허용됩니까?

지점 간 케이블 연결은 매우 제한된 시나리오에서 적합할 수 있습니다.

• 소규모 홈 랩 장치가 10개 미만인 경우
• 임시 설치 (이벤트 네트워크, 팝업 사이트)
• 고도로 격리된 지점 연결 (인접 랙에 있는 두 스위치 간의 단일 업링크)
• 초저지연 거래 환경 모든 나노초의 중요성과 연결이 헌신되는 곳

이러한 틈새 사례를 넘어서는 경우 지점 간 방식은 빠르게 문제가 됩니다.

비용 비교: 단기 vs 장기

많은 기업에서는 초기 비용이 저렴해 보이기 때문에 지점간 케이블 연결을 선택합니다. 하지만 그 점을 고려하면 총소유비용(TCO) 10년이 넘는 기간 동안 구조화된 케이블링은 일반적으로 큰 차이로 승리합니다.

비용 요소	구조화된 케이블링	지점 간
초기 설치	$$$	$$
추가/이동을 위한 노동	$	$$$
변경 중 다운타임	최소한의	높음
문제 해결 hours	낮음	높음
장비 교체 시 케이블 재연결	희귀	자주
10년 TCO	낮은	더 높음

첫날의 절감 효과가 수년간의 소유에 따른 운영상의 어려움보다 더 큰 경우는 거의 없습니다.

네트워크의 미래 보장

대역폭은 몇 년마다 약 두 배씩 필요합니다. 현대적인 구조의 케이블링 시스템은 다음과 같은 궤도를 지원하도록 설계되었습니다.

• Cat6A 구리 최대 100미터까지 10GBASE-T 지원
• OM4/OM5 다중 모드 광섬유 100G 이상 지원
• OS2 단일 모드 광섬유 400G를 지원하며 데이터 센터를 위한 장기적인 백본 선택입니다.
• MTP/MPO 커넥터 고밀도 40G/100G/400G 마이그레이션 가능

이와 대조적으로 지점 간 네트워크에서는 고속 미디어를 수용하기 위해 완전한 재당김이 필요한 경우가 많습니다. 이는 구조화된 시스템에서 패치 코드를 교체하는 것보다 훨씬 더 파괴적이고 비용이 많이 드는 프로세스입니다.

올바른 케이블링 파트너를 선택하는 방법

구조화된 케이블링 프로젝트를 시작하든 레거시 지점 간 환경을 합리화하든 관계없이 다음을 제공하는 공급업체와 협력하십시오.

• 준수 ANSI/TIA-568, ISO/IEC 11801 및 BICSI 모범 사례
• 완전한 포트폴리오 Cat6, Cat6A, Cat7 및 광케이블 솔루션
• 사전 종단 처리된 트렁크 케이블 및 MTP/MPO 어셈블리 빠른 배포를 위해
• 케이블 관리 accessories (패치 패널, 관리자, 라벨)

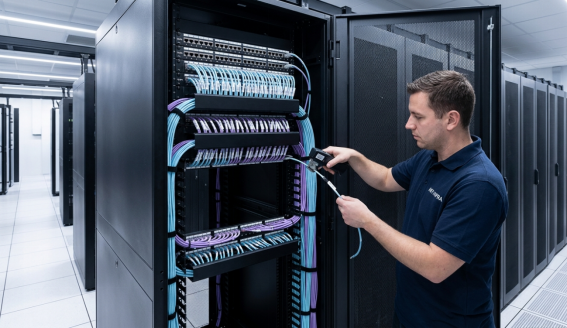

• 테스트 및 인증 성능을 보장하기 위해

자주 묻는 질문

구조적 케이블링은 구조적 케이블링과 동일합니까?

예. "구조적 케이블링"은 구조적 케이블링을 번역하는 일반적인 철자 오류 또는 번역입니다. 올바른 업계 용어는 표준화되고 조직화된 네트워크 케이블링 시스템을 의미하는 "구조적 케이블링"입니다.

동일한 네트워크에서 구조화된 네트워크와 지점 간 네트워크를 혼합할 수 있습니까?

기술적으로 그렇습니다. 전환기에는 흔히 발생합니다. 그러나 혼합 접근 방식은 일반적으로 혼란을 야기하고 문서화를 어렵게 하며 완전히 구조화된 디자인으로 마이그레이션하는 동안 임시 상태로만 유지되어야 합니다.

구조화된 케이블링 시스템은 얼마나 오래 지속됩니까?

잘 설계된 구조적 케이블링 시스템은 일반적으로 15~25년 동안 지속되며, 종종 3~5세대의 네트워크 전자 장치보다 오래 지속됩니다. 이러한 수명은 구조화된 케이블링이 강력한 ROI를 제공하는 주요 이유입니다.

구조화된 케이블링과 LAN의 차이점은 무엇입니까?

LAN(Local Area Network)은 네트워크 자체, 즉 스위치, 라우터 및 이들이 전달하는 데이터입니다. 구조화된 케이블링은 LAN이 실행되는 물리적 인프라입니다. 케이블을 도로로, LAN을 교통으로 생각하십시오.

지점 간 케이블 연결이 구조적 케이블 연결보다 저렴합니까?

첫날에만. 네트워크 수명주기 동안 지점 간 연결은 일반적으로 유지 관리, 문제 해결, 가동 중지 시간 및 케이블 재연결 비용으로 인해 비용이 더 많이 듭니다.

결론

사이의 논쟁 구조화된 케이블링 vs point-to-point 대부분의 기업에서는 실제로 논쟁의 여지가 없습니다. 구조화된 케이블 연결은 확장성, 신뢰성, 유지 관리 용이성 및 총 소유 비용 등 중요한 거의 모든 측면에서 승리합니다.

지점 간 케이블링은 소규모, 임시 또는 고도로 전문화된 환경에 적합하지만 심각한 상업용 배포의 경우 구조적 케이블링은 수십 년 동안 네트워크를 원활하게 실행할 수 있는 입증된 표준 기반 기반입니다.

네트워크 인프라를 업그레이드할 준비가 되셨나요? 귀하의 비즈니스에 맞게 구성된 구조화된 케이블링 시스템에 대한 현장 평가 및 견적을 받으려면 당사 팀에 문의하십시오.
