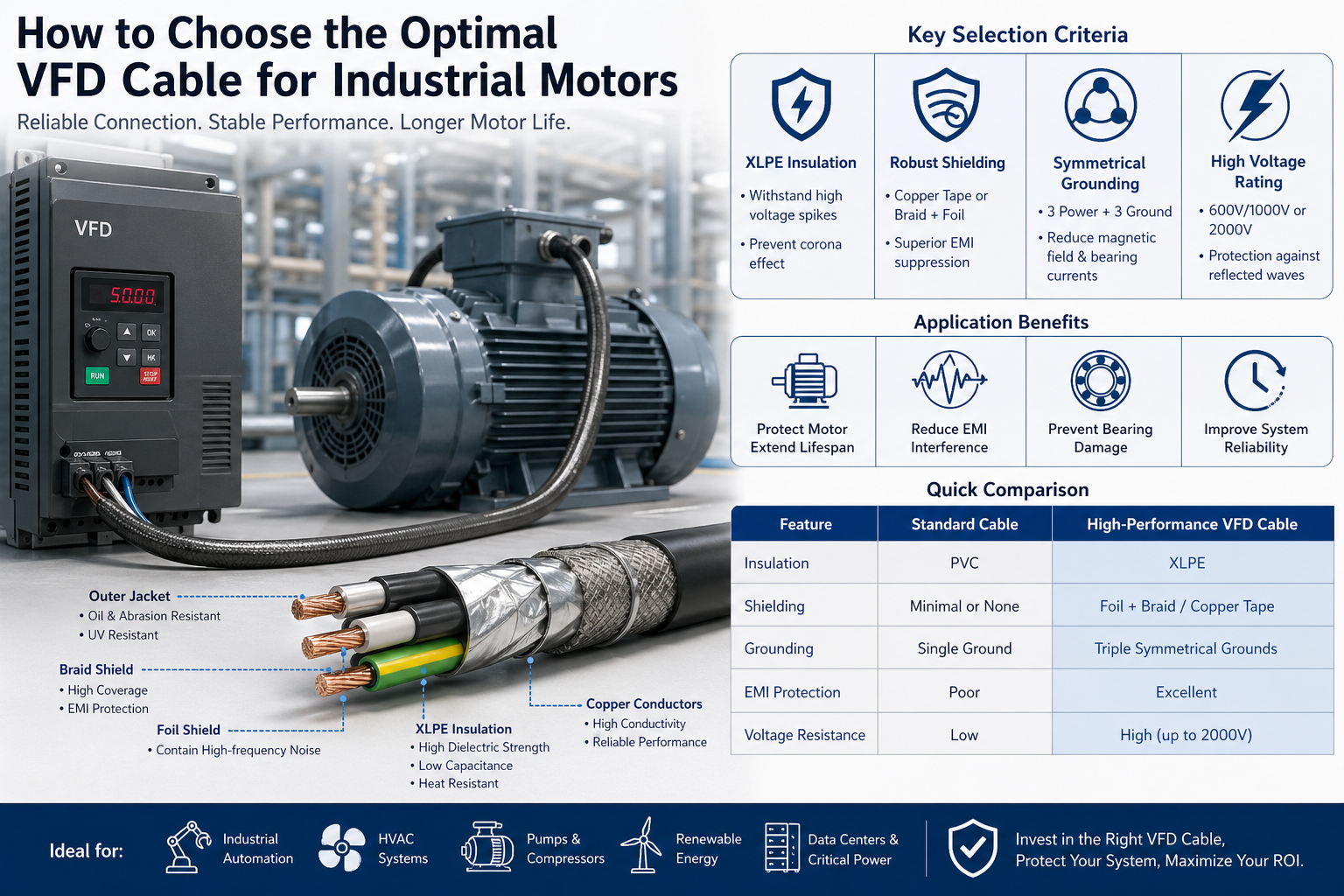

산업용 모터에 가장 적합한 VFD 케이블을 선택하는 방법

현대 산업 시스템에서 가변 주파수 드라이브(VFD)와 전기 모터 사이의 연결은 전기적으로 가장 공격적인 환경 중 하나를 나타냅니다. 높은 스위칭 주파수, 전압 스파이크, 전자기 간섭(EMI)은 케이블에 극심한 스트레스를 가합니다.

부적절한 케이블을 선택하는 것은 단지 사소한 설계 결함이 아니라 다음과 같은 결과를 초래할 수 있습니다.

• 조기 모터 절연 실패
• 표류 전류로 인한 베어링 손상
• 전자기 간섭(EMI) 증가
• 계획되지 않은 가동 중지 시간 및 유지 관리 비용

따라서 적절하게 설계된 VFD 케이블은 시스템 신뢰성, 안전성 및 장기적인 성능에 매우 중요합니다.

1. VFD 운영 환경 이해

기존 전원 공급 장치와 달리 VFD는 펄스 폭 변조(PWM)를 사용하여 모터 속도를 제어합니다. 그러면 다음을 사용하여 비정현파 파형이 생성됩니다.

• 높은 dv/dt(전압 변화율)
• 반사파 과전압(특히 긴 케이블의 경우)
• 공통 모드 전압 및 순환 전류

표준 케이블이 실패하는 이유

THHN과 같은 범용 케이블이나 기본 PVC 절연 전선은 이러한 조건에 맞게 설계되지 않았습니다. 시간이 지남에 따라 다음과 같은 증상이 나타날 수 있습니다.

• 코로나 방전으로 인한 절연 열화
• 과도한 열 축적
• 근처 계측기에 영향을 미치는 EMI 누출

결과: 모터 수명이 단축되고 시스템 성능이 불안정해집니다.

2. VFD 케이블의 주요 선택 기준

A. 절연 유형: 고주파 안정성을 위한 XLPE

절연 시스템은 전기적 스트레스에 대한 첫 번째 방어선입니다.

권장사항: 가교 폴리에틸렌(XLPE)

기술적인 이점:

• 전압 스파이크를 견딜 수 있는 높은 유전 강도
• 낮은 유전 손실 및 정전 용량
• 우수한 열 등급(일반적으로 90°C~125°C)
• 코로나 방전에 강한 저항

PVC와 비교하여 XLPE는 고주파 환경에서 절연 수명을 크게 향상시킵니다.

B. EMI 제어를 위한 고급 차폐

EMI 억제는 VFD 애플리케이션에서 가장 중요한 요구 사항 중 하나입니다.

적절한 차폐가 없으면 전자기 노이즈로 인해 다음이 발생할 수 있습니다.

• PLC, 센서 및 통신 시스템을 방해합니다.
• 잘못된 신호 및 작동 오류 발생
• 규제된 환경에서 규정 준수 위험 증가

권장되는 차폐 구조:

• 구리 테이프 쉴드

• 고주파 노이즈 억제에 탁월
• 낮은 임피던스 접지 경로 제공
  • 포일 브레이드 쉴드
• 적용 범위 ≥85%
• 유연성과 높은 차폐 효과 결합

주요 기능:

잘 설계된 쉴드는 다음을 보장합니다. 공통 모드 전류가 케이블을 통해 되돌아옵니다. , 모터 베어링을 손상시키는 대신.

C. 대칭 접지 설계

케이블 형상은 전기 성능에 직접적인 영향을 미칩니다.

모범 사례 구성:

• 3상 도체
• 대칭적으로 배치된 접지 도체 3개

성능상의 이점:

• 전자기장 방출을 줄입니다.
• 접지 전류 분포의 균형을 유지합니다.
• 샤프트 전압 및 베어링 전류 최소화

이 디자인은 특히 중요합니다. 중마력 및 고마력 모터 .

D. 전압 정격 및 반사파 보호

반사파 현상으로 인해 모터 단자의 전압 피크가 도달할 수 있습니다. 공칭 전압의 2~3배 .

추천 등급:

• 표준 산업 시스템용 600V / 1000V
• 2000V:

• 긴 케이블 길이
• 높은 스위칭 주파수 드라이브
• 중요한 애플리케이션

엔지니어링 통찰력:
더 높은 전압 정격 절연 시스템은 고장 위험을 크게 줄이는 안전 마진을 제공합니다.

3. 케이블 크기 및 설치 고려 사항

전류용량 및 열 관리

올바른 도체 크기는 다음을 고려해야 합니다.

• 모터 전부하 전류(FLA)
• 주변 온도
• 설치방법(트레이, 전선관, 옥외)
• 케이블 그룹화 및 경감 요인

크기를 잘못 지정하면 과열이 발생하고 케이블 수명이 단축될 수 있습니다.

유연성과 기계적 성능

다음과 같은 동적 환경에서:

• 로봇공학
• 자동화된 생산 라인
• 움직이는 기계

하이플렉스 VFD 케이블 사용 지속적인 움직임과 굽힘 주기를 위해 설계되었습니다.

환경 저항

산업 환경은 가혹하고 예측하기 어려울 수 있습니다.

권장 재킷 재료:

• TPE(열가소성 엘라스토머):

• 내유성, 내마모성, 내약품성이 우수함
• 산업 및 열악한 환경에 이상적
  • 특수 PVC:
• 비용 효율적
• 일반 산업 응용 분야에 적합

추가 보호 요소:

• UV 저항성(실외 설치)
• 습기 및 물 침투 방지
• 냉각수 및 산업용 화학물질에 대한 내성

4. 규정 준수 및 표준(글로벌 프로젝트에 중요)

국제 프로젝트를 위해 VFD 케이블을 선택할 때 규정 준수가 필수적입니다.

고려해야 할 공통 표준:

• UL(북미)
• IEC / EN 표준(유럽)
• RoHS 및 REACH(환경 준수)

호환 케이블을 선택하면 다음이 보장됩니다.

• 더욱 쉬워진 프로젝트 승인
• 법적 및 운영상의 위험 감소
• 글로벌 시장과의 호환성

5. 빠른 비교: 표준 케이블과 VFD 케이블

특징	표준 케이블	고성능 VFD 케이블
절연	PVC	XLPE
차폐	최소 / 없음	호일 브레이드 / 구리 테이프
접지	싱글	대칭 다중 접지
EMI 제어	나쁨	우수
전압 저항	낮음	높음(최대 2000V)

6. 적용 시나리오

고성능 VFD 케이블은 다음 분야에서 널리 사용됩니다.

• 산업 자동화 시스템
• 가변 속도 드라이브를 갖춘 HVAC 시스템
• 펌프 및 압축기 시스템
• 데이터 센터 및 중요 전력 시스템
• 재생 가능 에너지 시스템(풍력, 태양광)

이러한 각 환경에는 다음이 필요합니다. 안정적이고 소음이 적으며 신뢰성이 높은 전력 전송 .

7. 결론: 단순한 부품이 아닌 전략적 투자

올바른 VFD 케이블을 선택하는 것은 단순히 기술 사양 결정이 아니라 시스템 신뢰성에 대한 장기적인 투자입니다.

고성능 VFD 케이블은 초기 비용이 더 높지만 다음을 제공합니다.

• 유지 관리 및 가동 중지 시간 감소
• 모터 및 장비 수명 연장
• 향상된 전자기 호환성(EMC)
• 총 소유 비용(TCO) 절감

최종 통찰력:
잘 선택된 VFD 케이블은 드라이브와 모터 사이의 보호 장벽 역할을 하여 전체 시스템 수명 주기에 걸쳐 효율적이고 안정적이며 간섭 없는 작동을 보장합니다.
