핵심 내용: IEC 60228에 의해 정의된 클래스 5 도체는 연장 리드, 제어 패널 및 산업 응용 분야에 사용되는 가는 연선의 유연한 도체입니다. 이 가이드에서는 기술 사양, 클래스 2와의 비교 및 ​​프로젝트에 적합한 도체를 선택하는 방법을 다룹니다.

전기 공학 및 케이블 제조 분야에서 "유연성"은 단순한 물리적 특성이 아니라 엄격하게 정의된 기술 범주입니다. 단단한 전원 케이블과 유연하고 구부리기 쉬운 제어 와이어를 다루어 본 적이 있다면 도체 등급 간의 차이를 직접 경험해 보셨을 것입니다.

이러한 사양의 대부분은 국제 표준을 따릅니다. IEC 60228 . 이 가이드에서는 다음 내용을 자세히 살펴봅니다. 클래스 5 도체 — 유연한 애플리케이션을 위한 업계 표준으로 구성 요구 사항, 전기 제한 사항 및 실제 사용 사례를 포괄합니다.

IEC 60228 도체 분류 프레임워크 이해

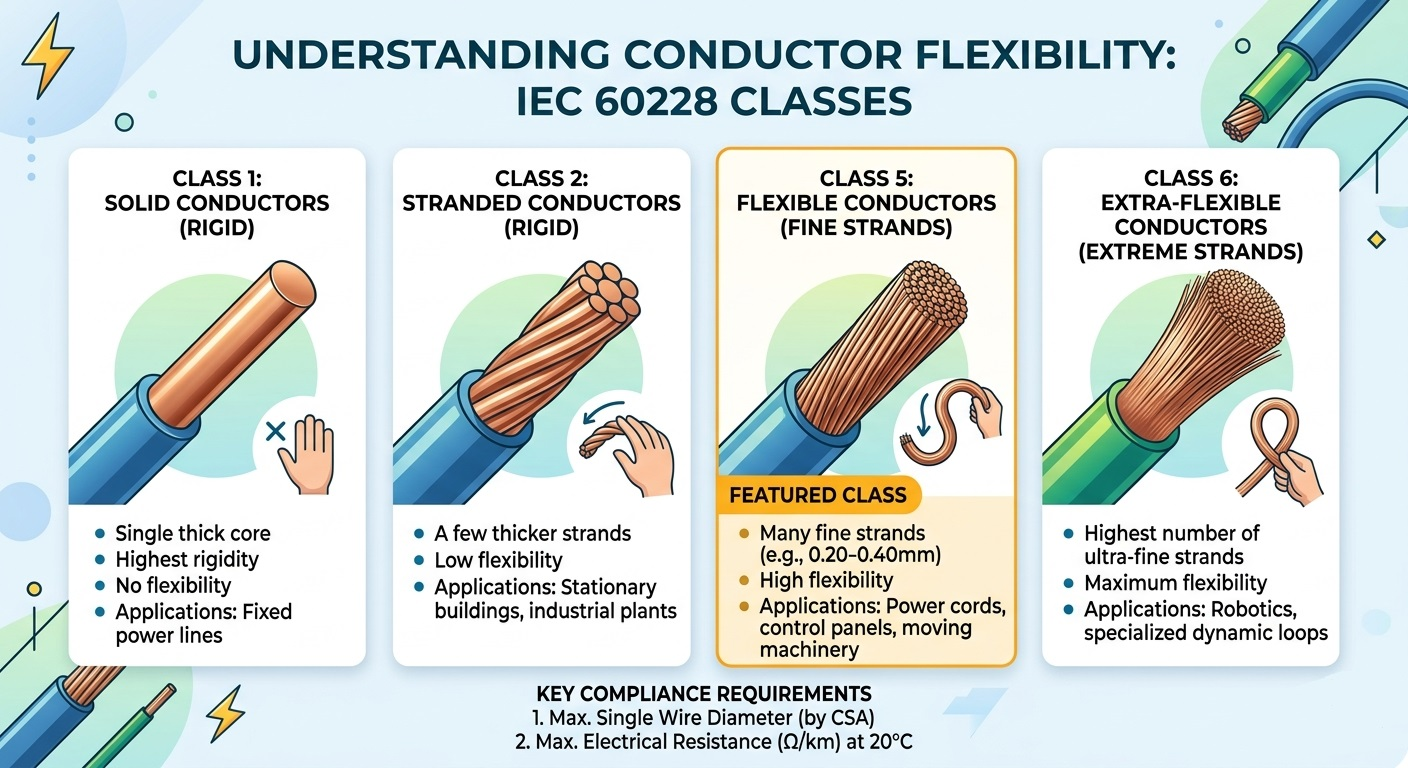

IEC 60228(및 이에 상응하는 영국 BS EN 60228)은 구조와 유연성을 기준으로 도체를 네 가지 주요 등급으로 분류합니다. 올바른 제품 선택을 위해서는 클래스 5가 이 계층 구조에서 어디에 있는지 이해하는 것이 필수적입니다.

도체를 "클래스 5"로 만드는 것은 무엇입니까? 기술 사양

클래스 5 도체는 유연성을 달성하기 위해 함께 꼬인 여러 개의 가는 구리선으로 구성됩니다. 일반적인 가정과는 달리 IEC 60228은 다음과 같습니다. 아니 총 가닥 수를 엄격하게 규정하십시오. 대신 표준에서는 다음 두 가지 주요 지표를 준수하도록 요구합니다.

1. 개별 전선의 최대 직경

도체가 진정한 유연성을 유지하도록 하기 위해 IEC 60228은 각 개별 연선의 직경에 대해 엄격한 상한선을 설정합니다. 얇은 가닥은 더 쉽게 구부러져 반복적인 굴곡 주기에 따른 금속 피로를 줄여줍니다. 표준의 대표적인 예는 다음과 같습니다.

• 75 mm² 도체 → 최대 개별 와이어 직경: 0.21 mm
• 5 mm² 도체 → 최대 개별 와이어 직경: 0.26 mm
• 10mm² 도체 → 최대 개별 와이어 직경: 0.41mm
• 35 mm² 도체 → 최대 개별 와이어 직경: 0.41 mm

2. 20°C에서의 최대 전기 저항

전기 저항은 성능을 정의하는 기준입니다. 완성된 클래스 5 도체의 총 저항은 20°C에서 측정된 IEC 60228 저항 표에 지정된 값을 초과해서는 안 됩니다. 이 규칙은 제조업체의 설계 유연성을 허용합니다. 제조업체가 최대 0.21mm 대신 0.20mm 와이어를 사용하는 경우 이는 허용 가능합니다. 단, 완성된 도체가 여전히 저항 한계를 충족해야 합니다.

이 2가지 매개변수 접근 방식(와이어 직경 저항)은 제조 공정을 과도하게 지정하지 않고도 클래스 5 도체가 물리적으로 유연하고 전기적으로 효율적임을 보장합니다.

클래스 5 대 클래스 2 도체: 핵심 차이점

전기 엔지니어는 클래스 2와 클래스 5 도체 중에서 선택해야 하는 경우가 많습니다. 결정은 케이블이 고정 설치인지 이동식/유연한 애플리케이션인지에 따라 달라집니다. 직접적인 비교는 다음과 같습니다.

IEC 60228 클래스 5 도체의 주요 응용 분야

클래스 5 도체는 파손 없이 적당한 진동과 반복적인 굽힘을 견딜 수 있으므로 광범위한 산업 분야에서 사용됩니다.

• 유연한 코드 및 연장 리드: 케이블을 정기적으로 감고 풀고 위치를 변경해야 하는 가전 제품, 전동 공구 및 휴대용 장비.
• 산업용 제어 패널: 모서리 주위와 케이블 덕트를 통한 긴밀한 라우팅에는 미세한 연선 도체로만 달성할 수 있는 굽힘 반경이 필요합니다.
• 자동차 배선 하니스: 지속적인 엔진 진동과 온도 순환으로 인해 차량의 서비스 수명 동안 금속 피로에 저항하는 도체가 필요합니다.
• 해양 및 해양 설치: 제한된 공간과 결합된 파도의 지속적인 움직임으로 인해 클래스 5는 선상 배전을 위해 선호되는 선택입니다.
• 로봇 공학 및 자동화: 다관절 로봇 팔에는 오류 없이 하루에 수천 번 구부러지는 케이블이 필요합니다. 클래스 5는 중간 정도의 유연성 애플리케이션에 대한 이러한 과제를 충족합니다(높은 유연성의 경우 클래스 6).

프로젝트에 IEC 60228 클래스 5 지정이 중요한 이유

IEC 60228 클래스 5와 같은 인정된 표준을 참조하지 않고 "유연한" 것으로 판매되는 케이블을 선택하면 상당한 위험이 따릅니다. 이 표준을 준수하면 세 가지 구체적인 보장이 제공됩니다.

• 안전: 저항 제한은 정격 전류에서 도체가 과열되지 않도록 보장하여 절연 성능 저하 및 잠재적인 화재 위험을 방지합니다.
• 호환성: 표준화된 최대 와이어 직경은 수정 없이도 도체가 표준 러그, 페룰 및 단자대에 올바르게 장착되도록 보장합니다.
• 수명: 미세한 연선은 반복적인 굽힘 중에 금속 피로를 방지하여 비호환 대안에 비해 케이블 서비스 수명을 크게 연장합니다.

국제적으로 케이블을 소싱할 때 IEC 60228 인증은 EU(BS EN 60228), 호주(AS/NZS 1125) 및 기타 여러 시장에서 표준이 채택되거나 인정되므로 규제 승인도 단순화합니다.

클래스 5 도체에 대해 자주 묻는 질문

클래스 5는 유연한 케이블과 동일합니까?

정확히는 아닙니다. "플렉시블 케이블"은 광범위한 상업 용어입니다. 클래스 5는 측정 가능한 기술 요구 사항이 있는 특정 IEC 60228 도체 분류입니다. 케이블은 클래스 5 사양을 충족하지 않고도 유연한 것으로 판매될 수 있습니다.

클래스 5 도체를 실외에서 사용할 수 있습니까?

클래스 5는 전체 케이블 등급이 아닌 도체 구조만을 나타냅니다. 케이블이 실외 사용에 적합한지 여부는 절연체 및 재킷 재질(예: UV 방지 PVC, XLPE)에 따라 다릅니다. 항상 도체 등급뿐만 아니라 전체 케이블 사양을 확인하십시오.

5급과 6급의 차이점은 무엇인가요?

둘 다 유연한 도체 클래스입니다. 클래스 6은 더욱 미세한 스트랜드를 사용하므로 유연성이 향상되고 최소 굽힘 반경이 더 엄격해집니다. 클래스 6은 드래그 체인의 지속적인 굴곡과 같은 매우 역동적인 응용 분야에 지정되는 반면, 클래스 5는 중간 정도의 굴곡 시나리오를 다룹니다.
