케이블 명명 논리: 글로벌 지역 차이 분석 및 주류 식별 시스템의 디코딩

케이블을 선택하거나 디자인할 때 "YJV", "NA2XY", "THHN"과 같은 문자 조합으로 인해 혼란을 느낀 적이 있습니까? 이 코드는 무작위가 아닙니다. 이는 도체 재료, 절연 구조, 피복 성능 및 응용 시나리오까지 포함하는 핵심 "기술 신분증"입니다. 전 세계적으로 기술 전통, 표준 시스템 및 엔지니어링 요구 사항의 차이로 인해 다양하고 고유한 명명 규칙이 등장했습니다. 이러한 "기술적 방언"을 이해하는 것은 정확한 케이블 선택을 보장하고 엔지니어링 프로젝트에서 국제적인 기술 조정을 달성하는 데 중요합니다.

1. 국제 주류 명명 시스템: 시나리오 기반의 전문적인 "기술 언어"

1.1 중국 시스템(GB 표준): 엄격한 계층적 "공학적 논리 방법"

중국 케이블 모델은 "도체 - 절연체 - 내부 피복 - 외장 - 외부 피복"이라는 계층적 코딩 규칙을 엄격히 따르며, 이는 논리적으로 명확하고 엔지니어링이 신속하게 해석하기 쉽고 대규모 전력망 및 건설 프로젝트에 완벽하게 적용됩니다.

일반적인 디코딩 예: YJV22-0.6/1kV

• YJ: 가교 폴리에틸렌(XLPE) 단열재(Y는 XLPE를 나타내고 J는 단열재와 종종 연관됨)
• V: 폴리염화비닐(PVC) 피복
• 22: 첫 번째 "2"는 이중 강철 테이프 갑옷을 나타내고 두 번째 "2"는 PVC 외피를 나타냅니다.
• 구리 도체는 일반적으로 생략되는 반면, 알루미늄 도체는 "L"로 표시됩니다(예: YJLV22).

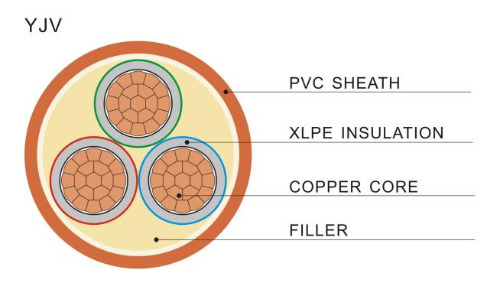

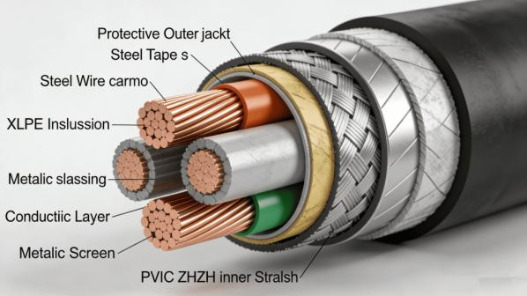

위 이미지는 YJV 시리즈 케이블의 일반적인 단면 구조인 구리 도체, XLPE 절연체, 필러, PVC 외피 및 갑옷 층을 명확하게 보여줍니다.

1.2 유럽 시스템(IEC/VDE): 간결하고 효율적인 "재료 약어 방법"

유럽 국가들은 간결한 코드와 함께 핵심 자료의 직접적인 약어 사용을 선호하며 EU CPR 규정과의 원활한 통합을 강조합니다.

일반적인 디코딩 예: NA2XY

• N: 표준에 따른 케이블(Norm)
• A: 알루미늄 도체
• 2X: 가교 폴리에틸렌(XLPE) 단열재(2X는 XLPE의 특정 식별자임)
• Y: 폴리염화비닐(PVC) 피복 또 다른 일반적인 예는 "H07V-K"입니다. H는 조화 표준을 나타내고, 07은 450/750V 전압 정격, V는 PVC 절연, K는 유연한 도체 고정을 나타냅니다.

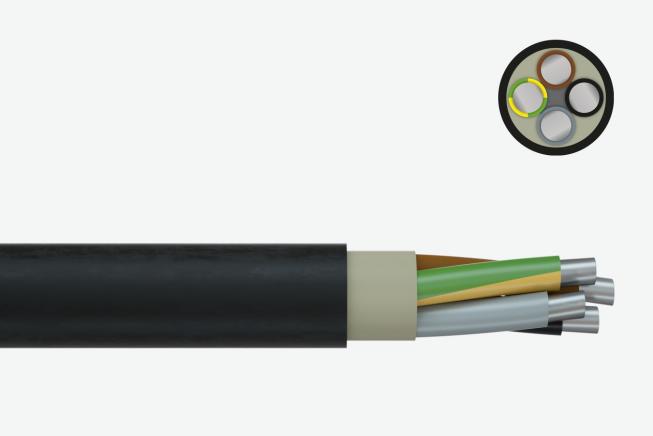

위 이미지는 알루미늄 코어 XLPE 절연 PVC 외피의 고전적인 조합인 NA2XY 케이블의 단면 및 구조 다이어그램을 보여줍니다.

1.3 미국 시스템(UL/NEC): 성능 중심의 "기능 인증 방법"

미국 이름은 내열성 및 내화성과 같은 주요 지표를 직접적으로 반영하고 엄격한 NEC 규정 및 보험 책임 시스템을 지원하는 "안전 성능 라벨"에 가깝습니다.

일반적인 디코딩 예: THHN

• T: 열가소성 단열재(보통 PVC 기반)
• HH : 고내열등급 (90℃)
• N: 나일론 외장

또한 내화 등급(CM, CMR, CMP 등)도 표시되어 시장 접근성과 화재 안전을 강조합니다.

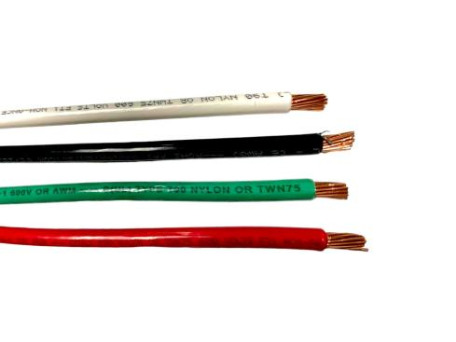

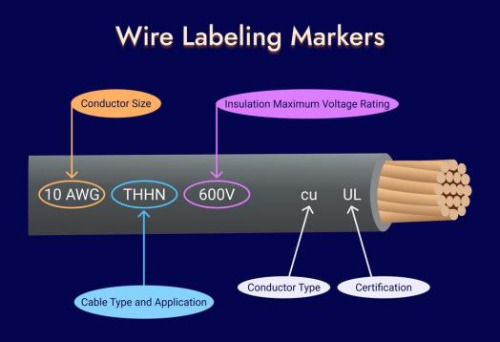

위 이미지는 THHN 전선의 일반적인 마킹 방법과 색상 코딩을 보여 주며 현장에서 빠른 식별이 용이합니다.

1.4 중동 및 동남아시아: 국제 표준의 "하이브리드 적용" 실무 영역

중동(사우디아라비아, 이라크 등)의 프로젝트에는 IEC 및 BS/VDE의 이중 준수가 필요한 경우가 많으며 난연성 및 고온 저항에 대한 엄격한 요구 사항이 추가로 적용됩니다. 동남아시아(싱가포르, 베트남 등)에서는 IEC를 청사진(CP5, TCVN 등)으로 사용하고, 고급 프로젝트에서는 IEC/BS를 직접 지정하는 경우가 많으며, 특히 LSZH의 저연 및 무할로겐 특성을 강조합니다.

2. 근본적인 차이점: 지역 시나리오 및 표준에 대한 정확한 적응

중국 시스템: 명확한 계층 수준과 손쉬운 배치 관리를 통해 "신속한 설계 표준화된 조달"의 엔지니어링 리듬을 제공합니다.

• 유럽 ​​시스템: 통일된 시장과 규제 조정에 뿌리를 두고 최소한의 코딩을 추구합니다.
• 미국 시스템: 상업 보험 및 법률 문화에서 유래하며 "인증 가능한 성능"을 강조합니다.
• 중동/동남아시아: 국제 EPC(Engineering, Procurement, Construction) 모델에 따른 표준 융합 분야로, 제품의 "다중 표준화"를 요구합니다.

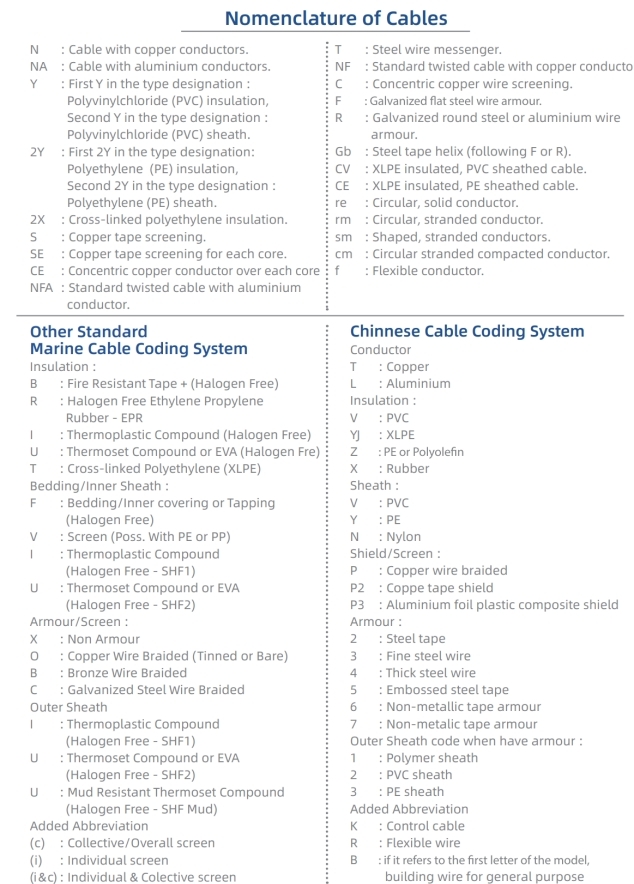

일반 케이블 코딩 빠른 참조 테이블:

3. 케이블 선택 시 실수 방지: Huapu 케이블은 정확한 매칭을 제공합니다.

명명 규칙을 이해하는 것은 첫 번째 단계일 뿐입니다. 더 중요한 것은 프로젝트의 전압, 설치 환경, 화재 안전 요구 사항, 예산 및 기타 요소에 케이블을 맞추는 것입니다. 완전한 유형 테스트와 제3자 인증을 통과한 제품을 우선적으로 선택하는 것이 좋습니다.

우리는 나선을 포함한 모든 종류의 케이블을 다루고 있습니다. 전원 케이블 , 제어 케이블 및 특수 케이블. YJV 시리즈 전원 케이블, KVV 제어 케이블, WDZ-YJY 저연 할로겐 프리 케이블, ZR-YJV 난연성 케이블 또는 다양한 도체 모양(원형, 부채꼴, 골판지)에 맞게 조정된 맞춤형 제품 등 건설, 산업, 통신과 같은 다양한 시나리오의 요구 사항을 정확하게 일치시킬 수 있습니다.
