기술 사양: 전원 케이블 도체 형태 - 원형, 압축(섹터) 및 프로파일(사다리꼴) 도체에 대한 종합 가이드

전력 엔지니어링 및 케이블 선택에서 도체 형태는 케이블 성능, 구조적 치수 및 프로젝트 비용에 영향을 미치는 중요한 요소입니다. 도체 구조에 따라 충진율, 외경, 재료 활용 및 설치 방법이 크게 달라집니다.

현재 엔지니어링의 일반적인 도체 형태는 다음과 같습니다. 원형 도체 , 압축(섹터 / 타일 -모양의 ) 지휘자 , 그리고 프로파일형(사다리꼴) 도체 . 이 문서는 이러한 구조를 체계적으로 분석하여 설계자와 조달 담당자에게 명확한 참조를 제공합니다.

나. 도체 형태를 차별화하는 이유는 무엇입니까?

도체는 주로 단면적 및 저항 요구 사항을 충족해야 하지만 실제 엔지니어링에서는 다음이 더 필요합니다.

• 구조적 격차 : 다심 케이블에서는 도체 사이의 간격이 전체 구조에 영향을 미칩니다.
• 외경 : 도체 구조는 케이블의 전체 직경에 직접적인 영향을 미칩니다.
• 설치 효율성 : 외경에 따라 필요한 부설 공간, 관거 크기, 시공 난이도가 결정됩니다.
• 설계 최적화 : 올바른 형태를 선택하는 것은 케이블 구조 설계를 최적화하는 핵심 방법입니다.
• 재료 효율성 : 중대형 단면의 경우 단순히 재료를 추가하는 것보다 도체 형태가 더 중요한 경우가 많습니다.

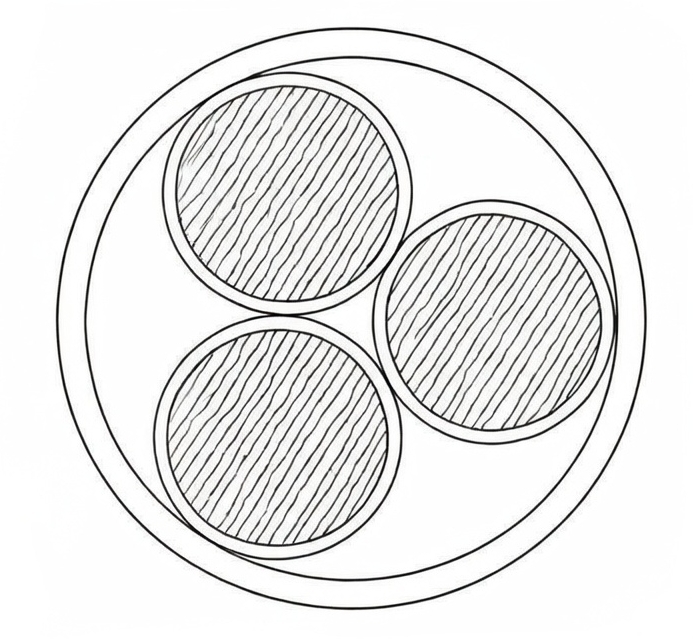

II. 원형 도체

1. 건설:

가장 일반적인 형태는 연선 원형 구리 또는 알루미늄 와이어로 구성되며 표준 연선 또는 압축 원형 구조로 제공됩니다.

2. 장점 :

• 가장 오랜 적용 역사를 지닌 성숙한 제조 공정.
• 유연성이 뛰어나 굽힘 및 설치가 용이합니다.
• 표준 케이블 단자와의 호환성이 높습니다.
• 다양한 케이블 유형에 적합합니다.

3. 제한사항:

원형 와이어 사이의 자연적인 간격으로 인해 충진 계수가 낮아지고, 이는 멀티 코어 설계에서 공간 효율성이 낮아지고 외경이 커지게 됩니다.

4. 응용 프로그램:

작은 단면부터 큰 단면까지 전원 케이블 , 건물 전선, 제어/계장 케이블 및 유연성이 뛰어난 애플리케이션.

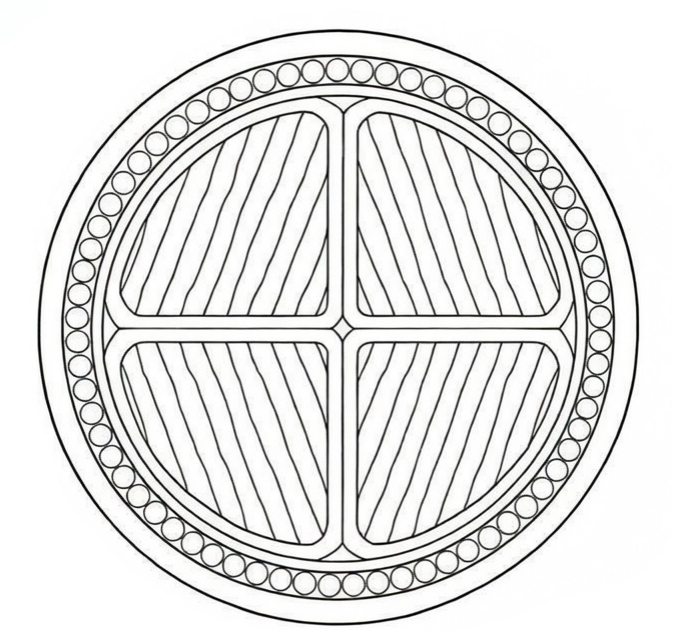

III. 압축(섹터 / Tile-shaped) Conductors

1. 정의:

충진율을 높이기 위해 와이어를 비원형 단면으로 눌러 형성된 도체. 일반적으로 섹터 또는 타일과 같은 모양으로 표시됩니다.

2. 장점:

• 훨씬 더 높은 도체 충진율.
• 전체 케이블 외경을 효과적으로 줄입니다.
• 단열재 및 외장재의 필요한 양을 줄입니다.
• 다심 케이블 구조의 소형화를 향상시킵니다.

결과: 동일한 단면적에서 원형 도체보다 더 컴팩트합니다.

3. 애플리케이션 노트:

비원형 단면으로 인해 종단 시 특정 단자 또는 끝 모양이 필요합니다.

4. 응용 프로그램:

저전압 멀티 코어 케이블, 배전 간선, 단면적이 35mm² 이상인 케이블 및 도시 전력 프로젝트.

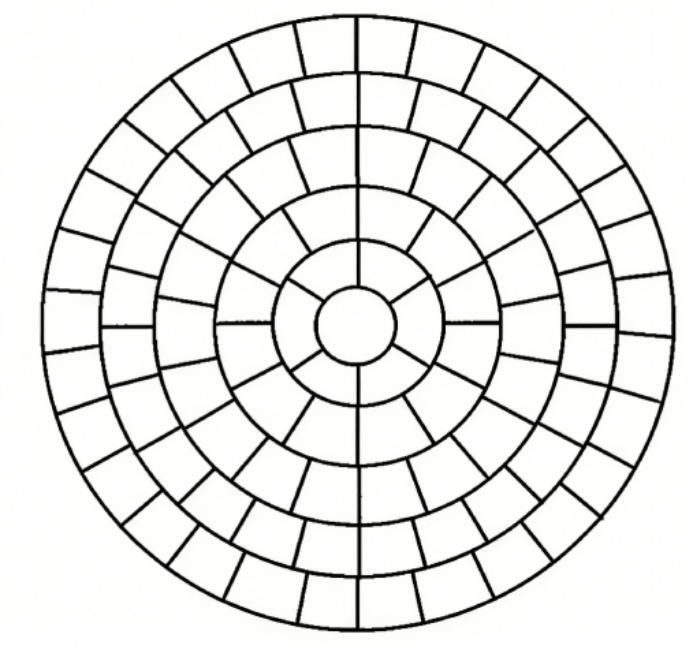

IV. 프로파일형(사다리꼴/형상) 도체

1. 건설:

사다리꼴 도체라고도 알려진 이 도체는 사다리꼴 모양의 와이어 가닥을 사용하여 정밀한 압착을 통해 고밀도 구조를 형성합니다.

2. 장점:

• 도체 충진 계수가 가장 높습니다.
• 가장 컴팩트한 케이블 구조.
• 전기적 성능을 유지하면서 외경을 더욱 줄입니다.
• 금속 재료 활용을 최적화했습니다.

3. 응용 분야:

중대형 단면 전력 케이블, 도시 전력망 업그레이드, 산업용 전력 시스템 및 케이블 직경과 무게에 엄격한 제한이 있는 프로젝트.

V. 비교 및 선택 가이드

1. 비교표

2. 전기적 성능 및 선택 조언

• 전기 표준 : 형태에 관계없이 모든 도체는 특정 단면적에 대한 DC 저항 요구 사항(예: IEC 60228)을 충족합니다. 형태를 선택하는 것은 전기 안전을 위한 선택이 아니라 엔지니어링 최적화 선택입니다.
• 작은 단면 : 경제성과 다양성을 위해 원형 도체를 사용합니다.
• 멀티코어 중/대형 섹션 : 성숙한 설계를 위해 컴팩트(섹터) 도체를 우선시합니다.
• 엄격한 공간 요구 사항 : 최대한의 컴팩트함을 위해 프로파일형(사다리꼴) 도체를 사용하십시오.
