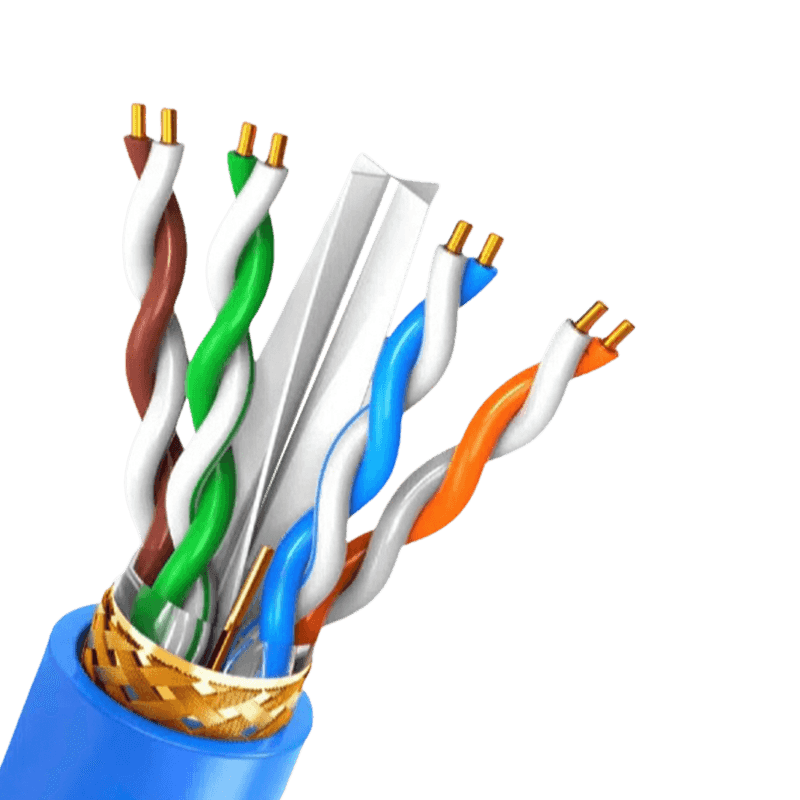

옳은 선택 통신 케이블 기본적으로 데이터 속도, 거리 및 환경 간섭의 균형을 맞추는 것입니다. 가장 중요한 시사점은 STP(차폐 연선) 케이블 및 광섬유 케이블은 전기적으로 잡음이 많은 환경에서 최고의 데이터 무결성을 제공합니다. , 비차폐 연선(UTP)은 표준 사무실 네트워크를 위한 비용 효율적인 솔루션으로 남아 있습니다. 신호 손실과 누화는 안정적인 데이터 전송의 주요 적이며, 적절한 도체 선택은 성능 결과를 직접적으로 결정합니다. 도체 재료의 중요한 역할 도체에 사용되는 재료는 모든 케이블 성능의 출발점입니다. 구리가 표준이지만 특정 유형의 구리에 따라 전도성과 물리적 내구성이 정의됩니다. 베어 구리: 최고의 전도성과 유연성을 제공합니다. 낮은 저항으로 인해 장거리 데이터 전송의 기준이 되며, 장시간 실행 시 전압 강하 및 신호 저하가 최소화됩니다. 주석 도금된 구리: 산화가 위협이 되는 실용적인 대안입니다. 주석 코팅은 구리 코어를 보호하지만 저항은 약간 증가합니다. 이 재료는 신호 품질을 저하시키는 장애 지점을 생성할 수 있는 도체의 부식을 방지하기 때문에 산업 환경이나 습도가 높은 환경에서 자주 사용됩니다. 구리 클래드 알루미늄(CCA): 상당한 위험을 초래하는 예산 옵션입니다. CCA 도체는 DC 저항이 더 높기 때문에 신호 감쇠가 더 커집니다. 또한 유연성이 부족하고 기계적 응력으로 인해 파손되기 쉽습니다. 고주파수 데이터에 CCA를 사용하여 설치하면 성능이 불규칙하고 연결이 끊어지는 경우가 많습니다. 신호 무결성을 위한 차폐 구성 스크리닝과 차폐는 서로 바꿔 사용할 수 있는 용어가 아닙니다. 각 구성은 특정 종류의 전자기(EMI) 및 무선 주파수 간섭(RFI)을 해결합니다. 모터, 발전기 또는 형광등으로 가득 찬 환경에 잘못된 실드를 선택하면 네트워크가 손상될 수 있습니다. 차폐형 디자인 구조 기본 애플리케이션 F/UTP(포일) 단일 전체 알루미늄 호일 랩 도관의 고주파 EMI로부터 보호 S/FTP(브레이드 및 포일) 전체 브레이드와 쌍당 개별 포일 데이터 센터 및 10G 속도에 대한 최대 보안 SF/UTP(브레이드 및 포일) 브레이드와 포일을 사용한 이중 전체 차폐 저주파 EMI로 인한 가혹한 산업 환경 일반적인 차폐 설계와 최적의 사용 사례 비교. 전력선과 평행하게 설치하는 경우 포일은 필요한 범위를 제공합니다. 그러나 유연성과 저주파 잡음 제거를 위해서는 브레이드가 필수적입니다. 종단점의 부적절한 접지로 인해 대부분의 쉴드가 전혀 효과가 없게 되어 쉴드가 장벽이 아닌 안테나로 변하게 됩니다. 재킷 재료 및 화재 안전 등급 외부 재킷은 도체를 함께 고정하는 것 이상의 역할을 합니다. 그 구성에 따라 화재 규정에 따라 케이블을 합법적이고 안전하게 설치할 수 있는 위치가 결정됩니다. 플레넘 공기조화 공간에서 저등급 재킷을 사용하면 유독성 연기가 발생하고 화염이 빠르게 확산될 수 있습니다. 플레넘(CMP): 저연 PVC 또는 불소화 폴리머로 구성됩니다. 플레넘 정격 케이블은 연소에 저항하고 화재에 노출될 때 독성 할로겐을 최소한으로 방출하기 때문에 이중 바닥 및 강제 공기 순환이 있는 영역에서 필수입니다. 라이저(CMR): 화재가 층간 수직 이동을 방지하도록 설계되었습니다. 이러한 재킷은 일반적으로 PVC 기반이며 비플레넘 공간에서 안정적인 화재 차단 기능을 제공합니다. LSZH(저연 제로 할로겐): 잠수함, 터널, 데이터 보관소 등 통풍이 잘 안되는 공간에 필요합니다. 연소 시 재킷은 부식성 염산 대신 수증기를 방출하여 인간의 폐와 민감한 전자 장비를 동시에 보호합니다. 카테고리 등급 및 대역폭 용량 구리 케이블에 찍힌 "Cat" 등급은 누화 테스트에 실패하지 않고 전달할 수 있는 주파수 대역폭을 정의합니다. 케이블 등급과 네트워크 하드웨어 간의 불일치는 채널 표준을 직접적으로 위반하므로 재전송이 발생하여 유효 처리량이 절반으로 줄어듭니다. 고주파수를 위한 물리적 구조 Cat6A와 같은 등급이 높은 케이블은 4개의 꼬인 쌍을 분리하는 물리적 크로스 웹 스플라인을 특징으로 하는 경우가 많습니다. 이 구조는 기계적 응력 하에서 비틀림의 기하학적 구조를 유지합니다. 에일리언 누화 제거를 위한 스플라인이나 단단한 비틀림이 없으면 대형 케이블 트레이의 인접한 케이블 간에 신호 결합이 발생하여 초당 1기가비트를 초과하는 속도로 패킷 손실이 발생합니다. 단선 대 연선 단선 구리와 연선 구리 사이의 선택은 신호 품질보다는 거리와 유연성에 따라 결정됩니다. 단선 도체는 삽입 손실이 더 낮습니다. , 이는 90미터 이상에 걸쳐 있는 영구 링크에 대한 유일한 선택입니다. 연선 도체는 더 유연하지만 미터당 감쇠율이 20~50% 더 높습니다. 이로 인해 연선 패치 케이블은 랙 근처의 짧은 장비 연결에 이상적이지만 건물 배선에 사용되는 경우 오류의 원인이 됩니다. 광섬유 전송: 간섭 없는 거리 거리가 100미터를 초과하거나 데이터가 무선 주파수 간섭이 심한 구역을 통과하면 구리가 문제가 됩니다. 광섬유 케이블은 이러한 문제를 본질적으로 해결합니다. 일반적인 산업용 모터 제어 센터에서 구리 케이블은 기생 안테나 역할을 하여 엔드포인트 수신기를 튀기는 전압을 유도할 수 있습니다. 이와 대조적으로 유리 섬유는 전자가 아닌 광자를 전송하므로 접지 루프 및 전압 서지에 대한 내성이 있습니다. 다중 모드 대 단일 모드 중요한 차이점은 코어 직경과 빛 전파에 있습니다. 850nm 수직 공동 표면 방출 레이저를 사용하는 다중 모드 광섬유는 10기가비트 이더넷의 경우 유효 거리를 약 550미터로 제한하는 모달 분산으로 인해 어려움을 겪습니다. 9미크론 코어와 1310nm 또는 1550nm 레이저를 갖춘 단일 모드 광섬유는 40km 이상의 거리를 지원합니다. 비용 상충관계가 크게 바뀌었습니다. 새로운 광대역 다중 모드 광섬유는 단거리 데이터 센터 링크를 효율적으로 처리하지만, 이제 물리적 플랜트를 교체하지 않고도 미래 보장형 대역폭 성장을 위해 캠퍼스 백본에 단일 모드 유리가 선호됩니다. 성능에 영향을 미치는 설치 관행 케이블 성능 사양은 설치 기술이 도체의 물리적 형상을 보존하는 경우에만 유효합니다. 과도한 힘으로 케이블을 당기면 구리 쌍이 늘어나 임피던스가 변경되고 반사 손실이 발생합니다. 특히 차폐되지 않은 연선에서 꼬임과 촘촘한 굽힘은 도체 사이의 간격과 비틀림 속도를 변경하여 변형 지점에서 누화를 직접적으로 증가시킵니다. 마찬가지로 중요한 것은 케이블 경로입니다. 가까운 평행 거리에서 형광등 안정기를 교차시키면 쌍에 전압 잡음이 발생합니다. 고전압 환경에서는 통신 케이블을 전원 회로에서 최소 12인치 떨어뜨려 유지하면 유도 결합을 방지할 수 있습니다. 광섬유의 경우 주요 설치 문제는 최소 굴곡 반경을 초과하는 것입니다. 유리 섬유의 날카로운 90도 꼬임으로 인해 미세 균열이 발생하거나 빛이 코어 클래딩 인터페이스에서 빠져나가는 조건이 발생하여 링크가 테스트 장비에 보이지 않게 만드는 복구 불가능한 손실이 발생합니다.

외장 전선은 현대 건물의 전기 화재 및 감전 위험을 예방하는 데 필수적입니다. 제대로 설치되면, 외장 전선 이상으로 단락 위험을 줄입니다. 비차폐 단일 코어 배선 대비 70% . 외부 절연층은 기계적 손상을 방지할 뿐만 아니라 지속적인 접지 경로를 제공합니다. 주거용 및 경상업용 애플리케이션의 경우 트윈 접지 또는 이와 유사한 재킷 구조와 같은 피복 케이블을 사용하는 것은 보다 안전한 전기 배전을 달성하기 위한 직접적이고 규정 준수 방법입니다. 피복 전선의 정의 및 노출 전선 또는 단일 절연 전선과의 차이점 피복 전선은 2개 이상의 절연 전류 전달 도체(위상 및 중성)와 노출 또는 절연 접지 도체로 구성되며 모두 외부 PVC, 고무 또는 LSZH(저연 제로 할로겐) 피복으로 둘러싸여 있습니다. 주요 차이점: 단일 절연 전선은 도체당 하나의 절연 층만 가지며 일반적으로 도관이나 트렁킹 내부에서 실행됩니다. 외장 케이블은 기계적 보호와 절연을 하나의 어셈블리로 결합하여 건조하고 보호된 위치에 추가 도관이 필요하지 않습니다. 예를 들어, 13A 소켓 회로에 사용되는 표준 2.5mm² 피복 케이블은 최대 인장력을 견딜 수 있습니다. 설치시 200N 내부 절연체를 손상시키지 않으면서 동일한 단면의 단일 절연 전선은 유사한 기계적 보호를 달성하기 위해 도관이 필요합니다. 중요한 안전 이점: 난연성 및 감전 방지 최신 외장 전선은 IEC 60332-1 또는 유사한 표준에 따라 난연성 등급을 받았습니다. 통제된 테스트에서는 PVC 피복 케이블은 60초 이내에 자체 소화됩니다. 버너 불꽃을 제거한 후에도 피복을 벗긴 열가소성 와이어는 계속 타면서 화염 입자를 떨어뜨렸습니다. 외부 피복은 우발적인 접촉을 방지하는 장벽 역할도 합니다. 전기 사고 보고서의 데이터에 따르면 이중 절연 외피 케이블로 완전히 배선된 주택은 절연 실패로 인한 충격 82% 감소 도관에 단일 절연 전선을 사용하는 것과 비교됩니다. 선택 가이드: 피복 전선 유형을 실제 응용 분야에 맞추기 잘못된 피복 재료나 도체 크기를 선택하면 조기 고장이 발생합니다. 다음은 일반적인 설치 환경 및 부하 요구 사항을 기반으로 한 실제 표입니다. 모든 값은 주변 온도가 30°C이고 구리 도체(외피 전선의 가장 일반적인 재료)를 가정합니다. 표 1: 용도 및 환경별로 권장되는 피복 전선 유형 적용분야 도체 크기(mm²) 칼집 유형 최대 전류(A) 조명 회로(건조한 실내) 1.0 또는 1.5 PVC(70°C) 11 - 16 콘센트(국내) 2.5 PVC 또는 LSZH 20 - 27 밥솥/HVAC(고정) 6.0 또는 10 PVC 또는 고무 32 - 63 실외/습한 장소 2.5 또는 4.0 고무 또는 XLPE 25 - 37 단열재에 숨겨진 설치의 경우 경감 요인이 적용됩니다. 100mm가 넘는 절연체에 매립된 2.5mm² 피복 전선의 전류 정격은 다음과 같이 감소할 수 있습니다. 최대 50% (예: 27A에서 13.5A로). 항상 현지 배선 규정을 확인하십시오. 서비스 수명을 30년 이상 연장하는 설치 모범 사례 건조하고 통풍이 잘되는 공간에 올바르게 설치된 피복선은 쉽게 지속됩니다. 40~50년 . 그러나 세 가지 일반적인 실수로 인해 수명이 크게 단축됩니다. 과도한 굽힘: 최소 굽힘 반경은 케이블 직경의 4배 이상이어야 합니다. 직경 10mm의 피복선을 반경 35mm로 구부려 피복에 미세한 균열이 발생하여 절연 저항이 감소합니다. 3년 이내에 1MΩ 미만 (초기값 >100MΩ). 온도 제한 초과: 80°C(정격 70°C 대신)에서 지속적으로 작동하는 PVC 외피 와이어는 두 배 빠르게 노화됩니다. 데이터에 따르면 모든 경우에 정격보다 10°C 높으면 절연 수명이 반으로 줄어듭니다. . 부적절한 스트리핑: 외부 피복을 제거하는 동안 내부 도체에 흠집을 내면 응력 지점이 생성됩니다. 200개의 고장난 회로에 대한 연구에서, 불량의 37%는 피복 끝부분이 제대로 벗겨지지 않아 발생함 . 올바른 깊이(일반적으로 외피 두께보다 0.5mm 더 얇음)로 설정된 전용 케이블 스트리퍼를 사용하십시오. 표준 1.5mm 두께의 PVC 외피의 경우 벗겨내는 깊이는 1.0mm는 안전 여유를 남깁니다. 도체를 노출시키지 않고. 피복 전선에 대한 일반적인 오해(데이터 수정 포함) 피복 전선 등급을 오해하면 위험한 대체품이 탄생합니다. 아래에는 실험실 및 현장 데이터를 바탕으로 자주 발생하는 오류와 실제 사실을 비교한 목록이 나와 있습니다. 신화: 모든 피복 전선은 방수 처리되어 있습니다. 사실: 고무 또는 특별 등급의 LSZH 피복만이 지속적인 습기를 견딜 수 있습니다. 표준 PVC 피복 와이어는 다음을 흡수합니다. 24시간 침지 후 무게 기준으로 0.5% ~ 1.5%의 물 , 누설 전류가 증가합니다. 신화: 피복이 두꺼울수록 항상 더 나은 보호를 의미합니다. 사실: 1.8mm PVC 외장은 2.5mm 외장의 기계적 충격 저항의 90%를 제공하지만 후자는 유연성을 다음과 같이 감소시킵니다. 40% 좁은 공간에서는 설치 난이도가 높아집니다. 신화: 외장 전선에는 도관이 필요하지 않습니다. 사실: 설치류 피해나 충격에 취약한 위치(예: 차고 또는 외벽)에서는 도관과 같은 추가적인 기계적 보호가 필요합니다. 테스트 결과 표준 PVC 외피는 다음과 같은 물질에 의해 관통되는 것으로 나타났습니다. 50N 미만의 힘을 가하는 2mm 강철 바늘 – 일반 설치류의 무는 힘 범위 내입니다. 기존 피복 전선이 안전한지 테스트하는 단계별 절차 정기적인 테스트를 통해 예상치 못한 오류를 방지할 수 있습니다. 기본 전기 테스트 장비를 사용하여 이 실용적인 체크리스트를 따르십시오. 매년 비교를 위해 값을 기록하십시오. 육안 검사: 외피에 균열, 변색 또는 부풀어오름이 있는지 확인하십시오. 부풀어오르는 것은 가소제 이동 또는 과열을 나타냅니다. 부풀어오르는 정도가 초과되면 즉시 교체하십시오. 원래 직경의 15% . 절연 저항 테스트: 500V DC 메거를 사용하여 도체 간, 각 도체와 접지 간을 측정합니다. 건강한 피복 와이어가 표시되어야 합니다. 100MΩ 이상 . 아래 값 1MΩ 즉각적인 교체가 필요합니다. 접지 코어의 연속성: 한쪽 끝에서 다른 쪽 끝까지 접지 도체의 저항을 측정합니다. 1.5mm² 접지의 길이 30m의 경우 0.4Ω 미만 . 값이 높을수록 연결이 느슨하거나 가닥이 부식되었음을 나타냅니다. 외장 무결성 검사: 자기융합형 테이프로 케이블을 단단히 감은 후 테이프를 붙인 부분을 물에 담그고 절연저항을 측정합니다. 아래 드롭 50MΩ 5분 후 외장 미세 균열이 확인되었습니다. 이 테스트 주기를 다음과 같이 수행하십시오. 주거용 설치의 경우 5년 산업 환경이나 습한 환경에서는 매년. 이 일정을 따르면 외장 배선의 효과적인 안전 수명을 일반적인 25~30년에서 훨씬 더 길게 연장할 수 있습니다. 45년 . 결론: 피복 전선은 모든 전기 시스템에 대해 가장 비용 효율적인 안전 업그레이드로 남아 있습니다. 보험금 청구 및 화재 조사 데이터에 따르면 규정을 준수하는 외피 케이블로 완전히 배선된 건물은 전기 화재 사고 60% 감소 기존 재배선형 또는 외장형 시스템을 사용하는 시스템과 비교하여 1,000개 설치당. 추가 초기 비용(일반적으로 미터당 $0.20 ~ $0.50 기본 단일 절연 전선보다 많은 비용)은 설치 노동력 감소와 도관 요구 사항 감소를 통해 2년 이내에 회수됩니다. 신규 구축 또는 개조 시 적절한 피복 재료와 올바른 도체 크기로 피복 전선을 지정하는 것은 보다 안전하고 내구성이 뛰어난 전기 인프라를 향한 직접적이고 측정 가능한 조치입니다.

제어 케이블과 전원 케이블을 나란히 들어보면 거의 똑같아 보입니다. 동일한 외부 재킷, 비슷한 직경, 비슷한 무게. 그러나 배선을 잘못하면 자동화 시퀀스 실패부터 심각한 전기 위험까지 다양한 결과를 초래할 수 있습니다. 이 두 케이블 유형의 차이점은 외관상의 차이가 아니라 기본입니다. 실제로 무엇을 위한 것인지 전원 케이블에는 한 가지 작업이 있습니다. 전기 에너지를 소스에서 부하로 이동시키는 것입니다. 모터에 전원을 공급하든, 변압기에 전원을 공급하든, 건물을 통해 전류를 분배하든, 전원 케이블은 원시 전기력을 전달하는 통로입니다. 장거리에 걸쳐 높은 전류를 전달하며 설계에는 이러한 요구가 반영됩니다. 제어 케이블은 완전히 다른 기능을 수행합니다. 제어 시스템과 관리 시스템 간에 신호(명령, 피드백, 측정)를 전달합니다. PLC가 솔레노이드 밸브에 열기/닫기 명령을 보내거나 센서가 모니터링 패널에 온도를 다시 보고하는 것을 생각해 보십시오. 전류는 최소입니다. 정확성이 전부입니다. 실제로 두 케이블 모두 동일한 도관이나 케이블 트레이를 통과하는 경우가 많습니다. 전원 케이블은 모터에 전원을 공급합니다. 제어 케이블은 언제 시작하고 중지해야 하는지 알려줍니다. 그것들은 상호 보완적이며 상호 교환 가능하지 않습니다. 어떻게 다르게 구축되었는가 정격 전압 가장 직접적인 구조적 차이입니다. 전원 케이블의 정격은 0.6/1kV 이상입니다. 중간 전압 유형은 10kV, 35kV 이상에 도달하며 압출 절연 케이블에 대한 IEC 60502와 같은 표준이 적용됩니다. 제어 케이블은 신호 전송에 고전압 인프라가 필요하지 않기 때문에 일반적으로 300/450V ~ 450/750V의 훨씬 낮은 범위에서 작동합니다. 도체 단면적 및 코어 수 나머지 이야기를 해주세요. 전원 케이블은 전류 전달 용량을 우선시하므로 도체는 구리 또는 알루미늄으로 되어 있으며 일반적으로 16mm², 50mm², 120mm² 이상입니다. 코어 수는 낮게 유지됩니다. 케이블당 1~5개의 코어가 표준입니다. 제어 케이블은 이 논리를 완전히 뒤집습니다. 도체는 작지만(0.5mm² ~ 10mm²) 코어 수가 많습니다(단일 케이블에 2개 코어에서 최대 61개 코어까지). 복잡한 제어 회로에는 효율적으로 번들로 묶인 많은 독립 신호 경로가 필요하기 때문입니다. 절연 및 피복 같은 패턴을 따르십시오. 전원 케이블은 고전압, 기계적 스트레스, 열 및 습기를 처리하기 위해 두껍고 견고한 재킷이 필요합니다. 제어 케이블은 저전압 신호에 충분한 가벼운 PVC 또는 XLPE 절연체를 사용합니다. 두 케이블 유형 모두 산업 환경을 공유하는 경우 전원 케이블 재킷이 눈에 띄게 무거워집니다. 차폐 전원 케이블에서는 선택 사항이지만 제어 케이블에서는 중요한 경우가 많습니다. 대형 모터, 가변 주파수 드라이브 또는 스위칭 장비 근처와 같이 전자기 간섭이 강한 환경에서 차폐되지 않은 제어 케이블은 신호를 손상시키는 소음을 포착합니다. 제어 케이블 주위의 구리 테이프 또는 편조 차폐는 이러한 간섭을 차단하고 신호 무결성을 보존합니다. 색상 코딩 또한 다릅니다. 전원 케이블 코어는 표준 상 색상(상은 갈색, 검정색, 회색, 중성은 파란색, 접지는 녹색/노란색)을 사용하여 안전한 설치 및 유지 관리를 지원합니다. 개별 회로 식별이 위상 규칙보다 더 중요하기 때문에 제어 케이블 코어는 일반적으로 흰색 숫자 표시가 있는 검정색입니다. 각 케이블이 속한 곳 전원 케이블은 전기 에너지가 대규모로 이동해야 하는 모든 곳에서 작동합니다. 지하 배전망, 가공 송전선, 산업 기계 공급 및 건물 전력 라이저는 모두 전력 케이블에 의존합니다. 설비 배선 및 배전을 위해, 건축 및 산업용 배전용 저전압 전력 케이블 대부분의 상업 및 경공업 부하를 처리합니다. 그리드 인프라, 변전소 및 유틸리티 연결의 경우, 그리드 및 변전소 애플리케이션용 중전압 전력 케이블 효율적인 장거리 전송에 필요한 전압으로 전력을 전달합니다. 제어 케이블은 모든 자동화 프로세스의 중추입니다. 자동차 조립 라인, 화학 공장 DCS 시스템, 건물 관리 시스템(HVAC, 조명, 접근 제어), 철도 신호 및 발전소 보호 계전기 회로는 모두 제어 케이블을 사용하여 작업을 동기화되고 안전하게 유지하는 신호를 전송합니다. 산업 자동화 및 장비 배선용 제어 케이블 이러한 환경의 정밀도와 유연성 요구 사항을 충족하도록 특별히 설계되었습니다. 빠른 참조 비교 전원 케이블과 제어 케이블의 주요 구조적, 기능적 차이점 매개변수 전원 케이블 제어 케이블 주요 기능 전기 에너지를 전송 제어 신호/데이터 전송 정격 전압 0.6/1kV 이상 (최대 500kV) 300/450V ~ 450/750V 도체 단면적 대형 (16mm² – 500mm² ) 소형(0.5mm² – 10mm²) 코어 수 1~5코어 2~61개 코어 단열재 두께 두꺼운(고전압 정격) 라이터(저전압 정격) 차폐 거의 필요하지 않음 종종 필요함(EMI 환경) 핵심 색상 코딩 위상 색상(갈색/검은색/회색) 흰색 번호가 있는 검정색 도체 재료 구리 또는 알루미늄 구리(표준) 올바른 것을 선택하는 방법 세 가지 질문으로 대부분의 선택 결정이 해결됩니다. 첫째: 케이블은 무엇을 운반합니까? 모터, 조명 회로, HVAC 장치 등 부하에 전력을 공급하기 위해 전류를 공급하는 경우 이는 전원 케이블 애플리케이션입니다. 명령, 측정 또는 피드백 신호를 전달하는 경우 제어 케이블 애플리케이션입니다. 둘째: 시스템은 어떤 전압에서 작동합니까? 1kV 이상으로 실행되는 시스템에는 그에 따라 정격된 전원 케이블이 필요합니다. 24VDC, 120VAC 또는 230VAC에서 실행되는 신호 및 제어 회로는 제어 케이블 영역에 속합니다. 셋째: 전자기 환경은 무엇입니까? 케이블이 고전력 스위칭 장비, 가변 주파수 드라이브 또는 대형 모터 근처에 연결되는 경우 신호 저하를 방지하기 위해 차폐 제어 케이블이 필요합니다. 혹독한 환경이나 고온 환경에서는 난연성 및 고온 저항 전선 전력 및 제어 애플리케이션 모두에 대한 추가 보호를 제공합니다. 한 케이블 유형을 다른 케이블 유형으로 대체하는 것은 결코 해결 방법이 아닙니다. 전원 애플리케이션에 제어 케이블을 사용하면 절연 불량 및 화재의 위험이 있습니다. 제어 케이블이 속한 곳에 전원 케이블을 연결하면 비용과 공간이 낭비되고 여전히 간섭이 발생할 수 있습니다. 올바른 크기와 사양을 갖춘 올바른 케이블은 전체 서비스 수명 동안 시스템을 안전하고 안정적으로 실행하는 데 도움이 됩니다. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

올바른 베어 알루미늄 케이블을 선택하는 것은 가공 송전 및 배전 시스템을 담당하는 엔지니어, 프로젝트 관리자 및 조달 팀에게 중요한 결정입니다. 잘못된 선택은 그리드 신뢰성을 저하시키고, 유지 관리 비용을 증가시키며, 현장에서 안전 위험을 초래할 수 있습니다. 이 가이드는 모든 베어 알루미늄 케이블 선택에 영향을 미치는 주요 기술 및 환경 요인을 안내합니다. 가공되지 않은 알루미늄 케이블이 오버헤드 전송에 선호되는 이유 베어 알루미늄 케이블은 100년 넘게 옥외 가공 송전 분야에서 신뢰를 받아 왔으며 그럴 만한 이유가 있습니다. 구리와 비교하여 알루미늄은 대략적으로 전기를 전도합니다. 구리 전도성의 61% 국제어닐링구리표준(IACS)에 따라 측정한 수치입니다. 이는 동일한 전류를 전달하기 위해 더 큰 단면적이 필요하다는 것을 의미하지만 알루미늄의 다른 특성으로 인해 많은 응용 분야에서 이러한 절충안이 가치가 있습니다. 알루미늄의 무게는 구리의 약 1/3에 불과하므로 타워와 기둥에 가해지는 구조적 하중을 크게 줄이고 장기간에 걸쳐 설치 비용을 절감합니다. 비용 측면에서 알루미늄 케이블은 일반적으로 동등한 구리 도체에 비해 상당한 재료 절감 효과를 제공합니다. 이는 수백 또는 수천 킬로미터의 도체가 필요할 수 있는 그리드 인프라 프로젝트에서 결정적인 이점입니다. 전도성, 무게, 비용 및 안전성에 대한 두 재료의 자세한 비교는 다음을 참조하세요. 구리 대 알루미늄 배선 . 적용 분야가 옥외 가공 송전이고 예산 효율성이 중요한 경우, 베어 알루미늄 케이블 지속적으로 강력한 가치를 제공합니다. 베어 알루미늄 도체의 주요 유형 이해 모든 베어 알루미늄 케이블이 동일한 것은 아닙니다. 세 가지 기본 구성을 사용할 수 있으며 각각은 서로 다른 성능 우선순위에 맞게 설계되었습니다. AAC(모든 알루미늄 도체) 전체가 전기 등급의 알루미늄 가닥으로 만들어졌습니다. 이는 우수한 전도성을 제공하고 경제적이므로 일반적인 실외 응용 분야와 높은 인장 강도가 주요 관심사가 아닌 짧은 스팬에 매우 적합합니다. AAAC(모든 알루미늄 합금 도체) 순수 알루미늄이 아닌 알루미늄 합금 가닥으로 제조됩니다. 이는 뛰어난 내식성을 제공하므로 습한 환경, 해안 환경 또는 화학적으로 공격적인 환경에서 선호되는 옵션입니다. 합금 구조는 또한 AAC에 비해 인장 강도를 향상시킵니다. ACSR(알루미늄 도체 강철 강화) 알루미늄 외부 레이어와 강철 코어를 결합합니다. 강철 코어는 높은 인장 강도를 제공하고 알루미늄 가닥은 전류를 전달합니다. 이 구성은 기계적 부하가 요구되는 장경간 설치 및 고전압 가공선을 위한 표준 선택입니다. 이는 높은 강도와 ​​우수한 전도성을 결합합니다. 이는 순수 알루미늄 도체만으로는 달성할 수 없는 균형입니다. 올바른 유형을 선택하는 것은 스팬 길이, 필요한 기계적 강도, 지역 환경 조건 및 예산에 따라 다릅니다. 대부분의 고전압 장거리 회선의 경우 ACSR이 업계 기본값입니다. 해안 또는 부식성 환경의 경우 일반적으로 AAAC가 더 나은 선택입니다. 에 대한 중전압 및 저전압 가공 케이블 더 짧은 범위의 애플리케이션인 AAC 또는 AAAC는 종종 비용과 성능의 적절한 균형을 제공합니다. 전류 운반 용량 및 단면적 선택 전류 용량(도체의 전류 운반 용량)은 베어 알루미늄 케이블을 지정할 때 결정하는 첫 번째 숫자입니다. 크기가 작은 도체를 선택하면 위험한 열 축적이 발생합니다. 크기를 과도하게 늘리면 비용이 불필요하게 증가합니다. 전류용량은 도체의 단면적, 주변 온도, 일사량, 풍속, 설치 구성 등 여러 변수에 따라 달라집니다. 가공선 설계에서 엔지니어는 도체 수명과 새그 동작 모두에 영향을 미치는 도체의 최대 허용 작동 온도도 고려합니다. 실외 머리 위 나전선의 경우 보수적인 접근 방식이 권장됩니다. 계산된 최대 부하에 비해 도체 크기를 약간 크게 하면 최대 수요, 극한 주변 온도 및 향후 부하 증가에 대비한 안전 여유가 제공됩니다. 단면적은 케이블 설계 수명 동안 예상되는 부하 및 환경 조건의 최악의 조합을 기준으로 선택해야 합니다. 사용되는 특정 도체 유형 및 설치 방법에 대한 해당 국내 또는 국제 표준을 기준으로 전류용량 값을 항상 확인하십시오. 기계적 강도 및 스팬 요구 사항 가공선 설계에서 전기적 성능만으로는 충분하지 않습니다. 도체는 또한 긴 경간, 바람 하중, 얼음 하중, 수년간의 실외 서비스에 따른 열팽창 및 수축의 기계적 응력을 처리해야 합니다. 노출된 알루미늄 도체의 인장 강도에 따라 지지 구조물 사이에 스팬을 안전하게 연결할 수 있는 길이가 결정됩니다. ACSR 도체는 이러한 과제를 위해 특별히 설계되었습니다. 강철 코어는 대부분의 기계적 부하를 전달하고 알루미늄 연선은 전류 전송을 처리합니다. 매우 긴 경간이나 바람이나 얼음 부하가 심한 지역의 경우 일반적으로 ACSR이 유일한 적절한 선택입니다. 라인 설계의 모든 스팬에 대해 처짐 및 장력 계산을 수행해야 합니다. 도체는 최대 온도(도체가 팽창하고 처짐이 가장 심한 경우)에서 안전한 지상고 한계 내에서 유지될 만큼 충분한 처짐을 가지고 있어야 하며, 동시에 최소 온도에서 적절한 장력을 유지해야 합니다(수축으로 인해 기계적 응력이 증가하는 경우). 바람으로 인한 진동이 발생하기 쉬운 지역에서는 진동 방지 댐퍼와 적절한 도체 선택을 통해 시간이 지남에 따라 서스펜션 지점의 피로 손상을 방지할 수 있습니다. 환경 조건 및 내식성 설치 환경은 어떤 순알루미늄 도체 유형이 적합한지에 큰 영향을 미칩니다. 알루미늄은 자연적으로 표면에 얇은 산화물 층을 형성하여 추가 산화에 대한 기본 보호 기능을 제공합니다. 그러나 이러한 보호는 모든 환경 조건에 걸쳐 균일하지 않습니다. 환경별 도체 유형 권장 사항 환경 권장 도체 유형 주요 이유 일반 농촌/내륙 실외 AAC 또는 ACSR 비용 효율적; 적당한 부식 노출 해안 / 높은 습도 AAAC 합금성분으로 인한 내식성이 우수함 산업 지역(화학물질 노출) AAAC 합금은 화학적, 염분 함유 대기에 저항합니다. 장스팬/고부하 전송 ACSR 강철 코어는 필요한 기계적 강도를 제공합니다. 변전소 내부 연결 AAC 또는 AAAC 더 짧은 범위; 무게와 비용 우선순위 해안 및 산업 환경에서는 습기와 공기 중 오염물질이 결합하여 전기화학적 부식을 가속화합니다. 순수 알루미늄 연선이 아닌 알루미늄 합금을 사용하는 AAAC 도체는 이러한 조건에서 의미 있게 더 나은 장기 내식성을 제공하고 결국 라인 안전을 손상시킬 수 있는 도체 성능 저하의 위험을 줄입니다. 산업 표준 준수 전력 전송용으로 만들어진 알루미늄 케이블은 인정된 국제 또는 국내 표준을 준수해야 합니다. 이러한 표준은 도체 순도, 연선 구성, 기계적 특성, 전기 저항 및 테스트 절차에 대한 최소 요구 사항을 정의합니다. 이러한 표준을 충족하는 도체를 지정하고 조달하는 것은 안전하고 안정적인 전력망 운영을 위한 협상할 수 없는 기준입니다. 가장 널리 참조되는 표준으로는 IEC 61089(가공선용 원형 연선 연선 도체), ASTM B230 및 B231(가공용 알루미늄 및 알루미늄 합금 도체), 중국에서 사용되는 GB/T 1179와 같은 지역 표준이 있습니다. 국제 조달의 경우 구매자는 대상 국가에 적용되는 표준을 지정하고 제조업체로부터 규정 준수에 대한 문서 증거를 요구해야 합니다. 생산 품질을 위한 ISO 9001, 환경 관리를 위한 ISO 14001과 같이 인정받은 품질 관리 시스템에 의한 인증은 제조 공정의 일관성에 대한 추가적인 확신을 제공합니다. 평판이 좋은 제조업체는 또한 제품별 인증을 보유하고 관련 도체 표준을 준수함을 입증하는 테스트 보고서를 제공할 수 있습니다. 종료 및 연결 안전 베어 알루미늄 케이블 선택에서 가장 중요하면서도 자주 간과되는 측면 중 하나는 터미네이션 시스템입니다. 케이블 자체는 올바르게 지정될 수 있지만 연결 불량은 알루미늄 도체 설치 시 과열, 아크 및 조기 고장의 주요 원인이 됩니다. 알루미늄은 온도 변화에 반응하여 구리보다 더 많이 팽창하고 수축합니다. 이러한 열 순환은 적절하게 조여지지 않았거나 호환되지 않는 하드웨어를 사용한 연결을 점차적으로 느슨하게 할 수 있습니다. 시간이 지남에 따라 연결이 느슨해지면 접촉 저항이 증가하고 과도한 열이 발생하며 화재 위험이 발생합니다. 해결책은 알루미늄 도체용으로 특별히 정격된 커넥터, 클램프 및 하드웨어를 사용하고 하드웨어 제조업체가 지정한 올바른 설치 토크 값을 적용하는 것입니다. 가공선의 점퍼 연결 및 접합의 경우 압축형 커넥터가 전체 도체 단면에 걸쳐 일관된 기계적 접촉을 제공하기 때문에 일반적으로 선호됩니다. 모든 종단 하드웨어는 설치 중에 검사하고 예정된 유지 관리 주기 동안, 특히 진동이 발생하거나 일일 온도 변화가 큰 구역에서 다시 점검해야 합니다. 올바른 구성 요소와 절차를 사용하여 최신 알루미늄 케이블을 설치하면 구리와 동일한 장기적 신뢰성을 제공할 수 있습니다. 핵심은 도체, 하드웨어, 기술 등 설치의 모든 요소가 일치하고 규정을 준수하는지 확인하는 것입니다. 결론 올바른 베어 알루미늄 케이블을 선택하려면 미터당 가격을 비교하는 것 이상이 필요합니다. 결정 시 도체 유형(AAC, AAAC 또는 ACSR), 필요한 전류 전달 용량, 기계적 범위 요구 사항, 환경 노출, 적용 가능한 표준 및 종단 시스템 호환성을 고려해야 합니다. 이러한 각 요소는 설치의 안전성, 신뢰성 및 총 수명주기 비용에 직접적인 영향을 미칩니다. 대부분의 가공 전송 응용 분야에서 ACSR은 긴 경간과 고부하 선로에 선호되는 선택이며 AAAC는 해안 또는 화학적으로 공격적인 환경에서 탁월한 내식성을 제공합니다. AAC는 온화한 조건에서 더 짧은 스팬을 위한 경제적인 솔루션을 제공합니다. 모든 경우에 국제 표준을 준수하고 적절한 설치 관행을 준수하는 것은 응용 분야에서 요구하는 성능과 안전을 달성하는 데 필수적입니다. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

K&T(Knob and Tube) 배선은 1880년대부터 1940년대까지 주거용 전기 시스템의 표준이었습니다. 그러나 근본적으로 현대 가정의 높은 전력 수요를 지원할 수 없기 때문에 전기 고장과 노후화된 인프라가 주택 구조 화재의 주요 원인이 되었습니다. I. K&T 시스템을 빠르게 식별하는 방법은 무엇입니까? 시각적 특성: 미완성된 지하실 및 다락방과 같은 노출된 공간에서는 나무 장선에 못으로 고정된 작은 흰색 또는 회색 원통형 세라믹 절연체를 찾아 단일 검정색 또는 흰색 천으로 덮인 선을 고정합니다. 실내 신호: 생활 공간에 접지되지 않은 2구 콘센트가 널리 퍼져 있다는 것은 벽 뒤에 빈티지 인프라가 여전히 활성화되어 있을 수 있다는 강력한 지표입니다. 구조적 원리: 라이브 및 중성선은 접지 메커니즘 없이 완전히 별도로 라우팅되며 세라믹 손잡이를 사용하여 공중에 매달고 목재 프레임과 직접적인 물리적 접촉을 피합니다. II. K&T 시스템의 상위 4가지 치명적인 위험 접지 보호 부족: K&T 시스템에는 라이브 및 중립 경로만 있습니다. 접지 메커니즘이 없으면 전기 누출은 접지에 대한 저항이 가장 적은 경로를 찾게 되어 심각하고 잠재적으로 치명적인 감전사 위험을 초래할 수 있습니다. 더욱이 최신 서지 보호기는 전혀 쓸모가 없습니다. 심각한 절연 성능 저하: 거의 100년에 걸쳐 천연 고무와 면직물의 품질 저하로 인해 심각한 건조, 균열 및 부서짐이 발생합니다. 순동이 나무 프레임, 먼지 또는 설치류 활동에 노출되면 아크 결함 및 구조적 화재가 발생할 위험이 높습니다. 과부하 가열 및 전자기 유도: 최신 고전력 기기를 K&T 회로에 강제로 적용하면 심각한 과부하 및 과열이 발생합니다. 또한 활성 경로와 중성 경로 사이의 넓은 분리는 강력하고 상쇄되지 않는 전자기장을 생성합니다. 이러한 자기장이 강자성 금속 근처에 있으면 위험한 와전류 가열을 일으킬 수 있습니다. 치명적인 "절연" 충돌: K&T 시스템은 벽 공간 내에서 자유롭게 흐르는 공기에 엄격하게 의존하여 열을 발산하도록 설계되었습니다. 현대식 단열재가 이러한 시스템을 묻어 버리면 갇힌 열이 빠르게 축적되어 필연적으로 주변 재료에 불이 붙게 됩니다. III. 상업적 위험: 보험 거부 및 모기지 거부 보험 장애물: 인수 과정에서 활성 K&T 시스템이 발견되면 일반적으로 표준 보험 회사는 주택 소유자의 보험 정책을 완전히 거부하거나 강제 제거를 요구하게 됩니다. 고위험 보장을 확보하더라도 보험료는 기하급수적으로 높아진다. 거래 블록: 모기지 승인 단계에서 감정인이 빈티지 시스템과 관련된 안전 위험을 식별하면 대출 프로세스가 즉시 중단되어 판매자의 협상력이 심각하게 약화됩니다. 규제 금지: NEC(National Electrical Code) 394.12조는 K&T 시스템이 포함된 빈 공간에 헐거워지거나 말리거나 발포된 단열재를 설치하는 것을 엄격히 금지합니다. IV. 현대적인 대체 솔루션 단순히 기존 시스템에 최신 AFCI/GFCI 차단기를 설치하여 안전성을 향상시키려는 시도는 일반적으로 실패합니다. 자격을 갖춘 전기 기술자가 완벽하고 전문적인 재배선 작업을 수행하는 것이 과학적으로 타당한 유일한 솔루션입니다. 옵션 A: 비금속 외장 솔루션(NM-B / Romex) 특징: 현대식 건식 실내 라우팅의 절대적인 표준입니다. PVC 재킷 내에서 활선, 중성선 및 접지 경로를 단단히 감싸 전자기 유도 위험을 완벽하게 제거합니다. 장점: 최대 90°C(194°F)의 내열성과 유연성이 뛰어나며 숨겨진 벽 설치에 대한 인건비를 크게 줄여줍니다. 옵션 B: 금속 클래드 솔루션(MC 유형) 특징: 연동 금속 갑옷으로 포장되어 있으며 독립적인 절연 녹색 접지 경로를 갖추고 있습니다. 장점: 물리적 손상 및 설치류 침입에 대한 탁월한 보호 기능을 제공하여 벽 제거가 불가능한 역사적인 건물의 노출된 표면 설치가 가능합니다. V. 자주 묻는 질문(FAQ) Q1: 전체 주택 업그레이드를 수행하는 대신 손상된 부분만 교체하거나 최신 차단기를 설치할 수 있습니까? 아니요. K&T 시스템은 일반적으로 "공유 중립" 위반으로 인해 매우 민감한 AFCI/GFCI 차단기가 지속적으로 작동하거나 작동하지 않게 됩니다. 전체 시스템 교체가 유일한 효과적인 솔루션입니다. Q2: K&T 시스템 때문에 계약업체가 벽 단열재 설치를 거부한 이유는 무엇입니까? K&T 시스템은 열을 발산하기 위해 자유 공기 순환에 전적으로 의존합니다. 단열재로 덮으면 열이 가두어져 화재가 발생할 때까지 온도가 빠르게 축적됩니다. 이러한 관행은 NEC(National Electrical Code)에 의해 명시적으로 금지되어 있습니다. Q3: 주택보험 가입 시 K&T 시스템의 존재를 숨기면 어떻게 되나요? 위험은 엄청납니다. 고의로 이를 공개하지 않아 화재가 발생한 경우, 보험회사는 중대한 위험을 은폐했다는 이유로 귀하의 청구를 거부할 절대적인 권리를 갖습니다. 6. 결론 현대의 고밀도 전력 수요에 직면하여 구형 K&T 시스템은 구식이고 매우 위험한 인프라가 되었습니다. 최신 규제 검사를 통과하고 절대적인 재산 안전을 보장하려면 더 이상 사용되지 않는 설정을 제거하고 이를 규정을 준수하는 NM-B 또는 MC 장갑 솔루션으로 교체하는 것이 필수입니다. 주거 개조 및 엔지니어링 라우팅 요구 사항의 경우 신뢰할 수 있는 재료를 선택하는 것이 중요합니다. 20년의 제조 노하우를 바탕으로 절강화푸케이블유한회사 가장 높은 국제 안전 표준을 충족하는 NM-B 및 MC 장갑 솔루션을 포함한 다양한 프리미엄 제품을 제공합니다. 역사적인 자산에 대한 전기 업그레이드를 계획하고 있거나 대량 조달이 필요한 경우 국제 무역 팀에 문의하여 전문적인 제품 카탈로그와 맞춤형 견적을 받아 프로젝트의 견고한 안전 기반을 확보하세요.
