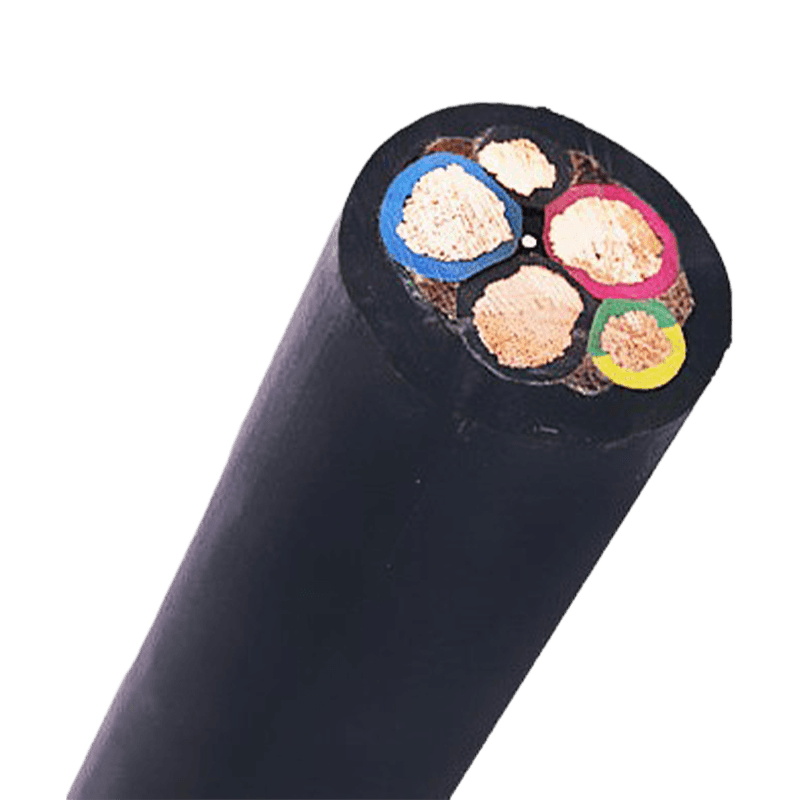

전기 안전과 관련하여 전선의 외부 층은 물건을 하나로 묶는 것 이상의 역할을 합니다. 피복 전선(절연 도체 주변을 보호 외부 덮개로 감싼 케이블)은 화재, 습기, 기계적 충격 및 화학적 노출에 대한 첫 번째 방어선 역할을 합니다. 가정집이나 대형 제조 공장에 배선을 할 때 외장 전선의 작동 방식을 이해하는 것은 장기적으로 안전하게 유지되는 시스템을 구축하는 데 필수적입니다. 외장 전선이란 무엇입니까? 외장 전선은 외장이라고 알려진 외부 보호층 내에 둘러싸인 하나 이상의 절연 도체로 구성됩니다. 이 외장은 내부의 개별 도체를 코팅하는 절연체와는 다릅니다. 절연체는 도체 사이에 전류가 새는 것을 방지하지만, 외장은 외부 위협으로부터 전체 케이블 어셈블리를 보호합니다. - 물리적 손상, 환경 노출 및 일부 제제에서는 화재. 일반적인 피복 재료에는 PVC(폴리염화비닐), XLPE(가교 폴리에틸렌), PE(폴리에틸렌), 고무 및 LSZH(Low Smoke Zero Halogen) 화합물이 포함됩니다. 각 재료는 특정 범위의 조건에 맞게 설계되었으며 올바른 유형을 선택하면 배선 시스템이 현장에서 얼마나 잘 유지되는지가 결정됩니다. 광범위한 옵션을 보려면 당사를 탐색하십시오. 외장 전선 제품 시리즈 . 기계적 보호: 물리적 손상 방지 공장 바닥이든 주거용 벽이든 모든 활동적인 환경에서 와이어는 굽힘, 마모, 압축 및 충격에 노출됩니다. 피복이 없으면 절연이 잘 된 도체라도 설치 또는 일상 작동 중에 손상되어 위험한 결함 상태가 발생할 수 있습니다. 케이블 피복은 압착, 굽힘 및 표면 마모에 대한 강력한 저항성을 제공합니다. 이는 취급, 도관 통과 및 까다로운 조건에서의 장기 서비스 중에 내부 도체를 손상되지 않게 유지합니다. 장비가 자주 이동되거나 중장비가 근처에서 작동하는 산업 환경에서 이러한 기계적 탄력성은 선택 사항이 아니라 코드 요구 사항입니다. 크레인 시스템이나 광산 장비와 같이 기계적 응력이 극도로 높은 애플리케이션의 경우, 고무 피복 케이블 견고한 외부 보호 기능과 결합된 뛰어난 유연성을 제공하여 케이블이 고장 없이 지속적인 굽힘 사이클을 견딜 수 있도록 합니다. 화재 안전: 화염 확산 속도를 늦추고 독성 연기 감소 내화성은 외장이 제공하는 가장 중요한 안전 기능 중 하나입니다. 건물 화재 시 피복이 없거나 피복이 불량한 케이블은 화염이 벽과 바닥을 통과하여 이동하는 경로가 되어 화재 확산을 극적으로 가속화할 수 있습니다. 현대 외장 재료는 두 가지 방식으로 이를 해결합니다. 첫째, 처리된 PVC 및 LSZH 재료와 같은 난연성 화합물은 불꽃이 케이블 표면을 따라 이동하는 속도를 늦춥니다. 둘째, LSZH 외장은 화재 발생 시 방출되는 독성 연기의 양을 크게 줄여줍니다. 이는 대피 중 연기 흡입이 주요 생명 안전 문제인 병원, 데이터 센터, 지하철 시스템 및 공공 건물에서 특히 중요합니다. 난연성 피복은 UL 94 및 IEC 60332를 포함한 국제 안전 표준을 충족해야 합니다. 화재 안전이 최우선 사항인 설치의 경우 당사는 난연성 및 고온 저항성 케이블 이러한 환경을 위해 특별히 제작되었습니다. 환경 저항: 수분, 화학 물질 및 UV 노출 전기 전도체는 습기에 노출되면 빠르게 부식됩니다. 주거 환경에서는 욕실, 세탁실 또는 실외 연결 지점을 의미할 수 있습니다. 산업 환경에서는 화학물질 튀기, 오일, 산성 증기 및 고여 있는 물 등의 위험이 있습니다. 고품질 외장은 이러한 모든 물질이 내부의 절연체와 도체에 도달하는 것을 차단합니다. 다양한 피복 재료는 다양한 수준의 환경 보호를 제공합니다. PVC — 우수한 습기 및 내화학성, -10°C ~ 70°C의 작동 온도, 주거용 및 가벼운 상업용 배선에 널리 사용됩니다. PE(폴리에틸렌) — 높은 인장 강도, 뛰어난 내식성, -40°C ~ 70°C의 작동 온도; 실외 및 지하 주행에 선호됩니다. XLPE — 내열성과 내습성이 우수합니다. 까다로운 환경의 중전압 및 고전압 전원 케이블을 위한 표준 선택입니다. 고무 — 뛰어난 유연성과 환경 적응성; 모바일 산업 장비 및 혹독한 실외 조건에 널리 사용됩니다. PUR(폴리우레탄) — 뛰어난 내마모성, UV 저항성, 내유성; 특수 산업 및 실외 응용 분야에 사용됩니다. 습하거나 화학적으로 공격적인 환경의 경우 특정 조건에 맞는 보호관을 선택하면 20년의 서비스 수명과 수개월 이내에 고장이 발생하는 차이를 의미할 수 있습니다. 전기 안전: 충격 및 단락 위험 감소 외장은 외부 위협으로부터 보호하는 것 외에도 전체 케이블 주위에 두 번째 전기 보호 계층을 추가합니다. 내부 절연은 도체 사이의 누출을 방지하는 반면, 외부 피복은 사람, 동물 또는 길을 잃은 금속 물체 등 충전 부품과 우발적으로 접촉할 위험을 줄여줍니다. 주거용 배선에서 비금속 외장 케이블(NM 케이블, 일반적으로 Romex로 알려짐)은 외장이 도체를 벽 내에서 완전히 밀폐하고 변조 방지 기능을 유지하기 때문에 건조한 실내 위치의 표준입니다. 상업 및 산업 환경에서 금속 피복(MC) 케이블은 더욱 발전합니다. 금속 외피는 접지 경로 역할도 하며 민감한 제어 장비가 있는 환경에서 중요한 전자기 간섭(EMI) 차폐 기능을 제공합니다. 이 EMI 차폐 기능은 다음과 같은 경우에 특히 중요합니다. 제어 케이블 근처 전원 회로의 간섭으로 인해 잘못된 신호 및 장비 오작동이 발생할 수 있는 자동화 시스템에 사용됩니다. 산업용 및 주거용 애플리케이션: 서로 다른 요구사항, 동일한 원리 피복 전선의 기본적인 안전 역할은 설정에 관계없이 동일하지만 특정 요구 사항은 상당히 다릅니다. 적용 환경별 피복 전선 요구 사항 환경 주요 위험 권장 외장 유형 주거용(건식, 실내) 물리적 손상, 화재 확산 PVC / NM 피복 케이블 주거용(습한 지역, 실외) 수분 유입, UV 분해 PE / XLPE 피복 케이블 상업용 건물 화재 안전, EMI, 기계적 마모 LSZH / MC 케이블 산업 플랜트 화학물질, 열, 기계적 스트레스 고무 / XLPE / PUR sheathed cable 지하/직매 수분, 토양 압력, 설치류 PE/XLPE(장갑층 포함) 주거용 배선은 일반적으로 건조한 내부 위치에서 비금속 외피 케이블을 사용하고 실외 또는 지하 배선을 위해 PE 또는 XLPE 외피 케이블로 전환합니다. 중장비를 운영하거나 화학 물질을 처리하거나 휘발성 물질을 취급하는 산업 플랜트에는 특정 위험에 지속적으로 노출되도록 등급이 매겨진 피복이 필요합니다. 설계 단계에서 올바르게 선택하면 비용이 많이 드는 개조를 방지하고 예측 가능한 안전 위험을 제거할 수 있습니다. 규정 준수 및 표준: 외장 등급이 중요한 이유 피복 전선 안전은 단순히 모범 사례의 문제가 아니라 국내 및 국제 표준에 성문화되어 있습니다. 미국에서는 NEC(National Electrical Code)가 각 배선 응용 분야에 허용되는 케이블 유형과 피복 등급을 지정합니다. 국제적으로 IEC 표준은 화염 전파(IEC 60332), 연기 밀도 및 할로겐 함량을 포함한 외장재 성능을 관리합니다. IEC 또는 GB 표준에 따라 테스트된 ISO 9001 제조 제품과 같은 적절한 인증을 받은 케이블을 선택하면 피복이 케이블의 서비스 수명 동안 지정된 대로 작동하도록 보장됩니다. 또한 사고 발생 시 설치업체와 건물 소유주를 책임으로부터 보호합니다. 성능 데이터와 인증 문서가 모두 필요한 프로젝트의 경우, 건물 전선 범위 포괄적인 품질 관리 시스템에 따라 제조되며 관련 국제 표준을 충족한다는 인증을 받았습니다. 프로젝트에 적합한 피복 전선 선택 모든 설치에 적합한 피복 전선은 작동 환경, 온도 범위, 기계적 스트레스 수준 및 적용 가능한 안전 표준이라는 네 가지 주요 요소로 결정됩니다. 건조한 실내 환경에 적합한 케이블을 습한 장소나 실외 장소에서 임시로라도 대체해서는 안 됩니다. 피복 전선을 지정할 때 다음 질문을 고려하십시오. 케이블이 습기, 화학 물질 또는 UV 방사선에 노출됩니까? 설치가 기계적 움직임, 진동 또는 충격에 노출되어 있습니까? 지역 법규에서 요구하는 화재 안전 또는 저연소 요구 사항이 있습니까? 회로에 EMI 차폐가 필요한 민감한 제어 또는 계측 신호가 포함되어 있습니까? 최대 연속 작동 온도는 얼마입니까? 조달 전에 이러한 질문에 대답하면 가장 일반적인 사양 오류가 제거되고 선택한 케이블이 전체 서비스 수명 기간 동안 안전하고 기능적으로 유지됩니다. 결론 피복 전선은 수동 구성 요소가 아니며 모든 전기 설비에 통합된 능동 안전 시스템입니다. 기계적 보호, 내화성, 습기 및 화학적 장벽, 추가 전기 절연층을 제공함으로써 피복은 배선 시스템이 수년 동안 얼마나 안정적이고 안전하게 작동하는지를 결정합니다. 외장재와 구조를 각 응용 분야의 특정 요구 사항에 맞추는 것은 설치자나 엔지니어가 장기적인 전기 안전을 개선하기 위해 취할 수 있는 가장 효과적인 단일 단계입니다. — 모든 건물, 모든 전압 레벨에서. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

해양 환경에 특수 전기 배선이 필요한 이유 해양 전기 시스템은 지구상에서 가장 가혹한 환경에서 작동합니다. 바닷물 노출, 높은 습도, 온도 변동 및 지속적인 진동은 표준 전기 배선을 빠르게 저하시킬 수 있습니다. 보트 제작자, 해양 엔지니어 및 전기 배전업체의 경우 올바른 도체 재료를 선택하는 것이 안전, 신뢰성 및 장기적인 성능에 매우 중요합니다. 동안 벌거벗은 구리선 육상 기반 전기 시스템에 널리 사용됩니다. 주석 도금 구리선은 해양 응용 분야의 산업 표준이 되었습니다. . 부식에 대한 탁월한 저항성과 긴 서비스 수명 덕분에 해양 등급 전기 설비에 선호되는 선택입니다. 이 문서에서는 다음의 주요 이점을 설명합니다. 해양 환경용 주석 도금 구리선 해양 전기 시스템에 널리 사용되는 이유. 주석 도금 구리선이란 무엇입니까? 주석 도금 구리선은 다음과 같은 도체 유형입니다. 각 구리 가닥은 얇은 주석 층으로 코팅되어 있습니다. . 이 보호 코팅은 구리의 우수한 전기 전도성을 유지하면서 내식성을 크게 향상시킵니다. 해양 등급 주석 도금 구리선은 일반적으로 다음 용도로 사용됩니다. 보트 전기 시스템 해양항법장비 빌지 펌프 배선 해양 통신 시스템 해양 전기 설비 내구성과 신뢰성으로 인해, 주석 도금 구리 해양 케이블은 UL 및 ABYC와 같은 해양 표준에 의해 널리 지정됩니다. . 해양 응용 분야용 주석 도금 구리선의 주요 이점 1. 우수한 내식성 주석 도금 구리선의 주요 장점 중 하나는 우수한 내식성 . 해양 환경에서 순수 구리는 바닷물과 습한 공기에 노출되면 산화되기 매우 쉽습니다. 시간이 지남에 따라 이러한 산화는 일반적으로 다음과 같은 상태로 이어질 수 있습니다. "블랙 와이어 질환" 구리 산화물이 도체를 따라 형성되는 곳. 이 산화층은 전기 저항을 증가시켜 결국 전선 고장을 일으킬 수 있습니다. 주석 코팅은 다음과 같은 역할을 합니다. 보호 장벽 , 수분과 염분이 구리 코어와 직접 반응하는 것을 방지합니다. 절연체가 손상되더라도 주석 층은 부식 속도를 크게 늦춥니다. 그 결과, 주석 도금 구리선은 해양 환경에서 훨씬 긴 서비스 수명을 제공합니다. . 2. 시간이 지나도 안정적인 전기적 성능 해양 시스템의 전기 연결은 장기간에 걸쳐 안정적이고 신뢰할 수 있는 상태를 유지해야 합니다. 주석 도금 구리선은 유지 관리에 도움이 됩니다. 일관된 전기적 성능 연결 지점에서 비전도성 산화물 층의 형성을 방지함으로써. 이를 통해 다음이 보장됩니다. 전압 강하 위험 감소 안정적인 전력 공급 유지 관리 요구 사항 감소 다음과 같은 중요한 해양 시스템의 경우 항법 장비, 펌프 및 통신 장치 , 깨끗하고 안정적인 전기 경로를 유지하는 것이 필수적입니다. 3. 납땜성 향상 주석 도금 구리선의 또 다른 장점은 우수한 납땜성 . 산화된 순동과 비교하여, 주석 코팅은 땜납이 도체와 더 쉽게 결합되도록 합니다. 그 결과는 다음과 같습니다. 더 강한 전기 접합 보다 안정적인 기계적 연결 장기 내구성 향상 해양 전기 기술자 및 유지 보수 기술자의 경우 설치 및 수리 작업이 가능합니다. 더 빠르고 안정적 . 4. 향상된 유연성 및 진동 저항 해양 배선 시스템은 견뎌야 합니다. 지속적인 움직임, 진동 및 기계적 스트레스 엔진과 파도에서. 고품질 해양 주석 도금 구리선은 일반적으로 다음을 사용합니다. 미세 연선 도체(유형 3 연선) . 이 디자인은 유연성을 향상시키고 금속 피로의 위험을 줄입니다. 또한 주석 코팅은 가닥 사이의 마찰을 줄여 장기간 사용 후에도 와이어의 유연성과 내구성을 유지합니다. 이로 인해 주석 도금 구리선은 다음 용도에 특히 적합합니다. 엔진실 장비 이동 좁은 설치 공간 5. 해양산업 표준 준수 해양 전기 시스템은 엄격한 안전 및 성능 표준을 충족해야 합니다. 고품질 해양 주석 도금 구리선은 일반적으로 다음과 같은 표준을 준수하여 제조됩니다. UL 1426 해양 케이블 표준 ABYC(미국 보트 및 요트 협의회) 요구 사항 해양 등급 케이블은 일반적으로 다음과 같은 특징을 갖습니다. 특수 단열재 다음과 같은 저항성을 제공하는 PVC 또는 XLPE와 같은: 오일 연료 화학제품 열 불꽃 이러한 추가 보호 기능은 까다로운 해양 환경에서도 안전한 작동을 보장합니다. 주석 도금 구리와 순수 구리: 빠른 비교 특징 나동선(해양용) 주석 도금 구리 해양 와이어 부식 저항 낮음 우수 산화 위험 높음 매우 낮음 서비스 수명 1~3년(일반적인 해양 노출) 10년 납땜성 산화 후 불량 우수 유지보수 자주 최소 초기비용 낮음er 약간 높음 장기적인 가치 낮음er 훨씬 더 높음 주석도금 구리선은 처음에는 약간 더 비싸지만, 수명이 길어지고 유지 관리 요구 사항이 낮아집니다. 해양 환경에서 더욱 경제적인 선택이 됩니다. 결론: 해양 전기 시스템을 위한 최선의 선택 가혹한 해양 환경에서는 전기적 신뢰성이 매우 중요합니다. 부식, 진동 및 습기로 인해 표준 배선이 빠르게 손상되고 비용이 많이 드는 시스템 오류가 발생할 수 있습니다. 주석 도금 구리선은 해양 응용 분야의 장기 성능에 필요한 내구성과 내식성을 제공합니다. 보트 제조업체, 해양 엔지니어 및 전기 설치자의 경우 다음을 선택하십시오. 해양 등급 주석 도금 구리선 이는 단순한 품질 업그레이드가 아니라 안전과 신뢰성에 대한 필수적인 투자입니다. 고품질 해양 주석 도금 구리 케이블을 찾고 계십니까? 우리는 제조를 전문으로 합니다. UL 인증 주석 도금 구리선 및 해양 등급 케이블 까다로운 환경에서 성능을 발휘하도록 설계되었습니다. 우리의 제품 범위는 다음과 같습니다: 해양 전기 케이블 UL 인증 배선 솔루션 맞춤형 케이블 제조 글로벌 표준 준수 지금 저희에게 연락하여 당사에 대해 자세히 알아보세요. 고성능 해양 케이블 솔루션 .

1. MPO와 MTP의 엔지니어링 차이점 종료 프로세스를 시작하기 전에 MPO와 MTP의 차이점을 명확히 해야 합니다. MPO 인터페이스에 대한 국제 표준은 주로 IEC 61754-7 및 북미 TIA-604-5에 의해 정의됩니다. MTP(Mechanical Transfer Push-on)는 미국 Conec에서 개발한 고성능 브랜드입니다. MPO 표준을 완전히 준수하지만 기계 및 광학 엔지니어링이 크게 향상되었습니다. 플로팅 페럴: 기존의 고정 페럴과 달리 MTP는 플로팅 디자인을 활용합니다. 외부 케이블이 응력을 받을 때 두 끝면 사이의 긴밀한 물리적 접촉을 동적으로 유지하여 에어 갭의 생성을 방지할 수 있습니다. 타원형 가이드 핀: 기존 MPO는 내부 벽을 쉽게 긁고 잔해물을 생성하는 모따기된 플랫 헤드 가이드 핀을 사용합니다. MTP의 타원형 유선형 디자인은 절단 마모를 제거하여 수백 번의 결합 주기 후에도 마이크론 이하의 정렬 정확도를 보장합니다. 금속 핀 클램프 및 타원형 스프링: 가이드핀의 축방향 유지력을 향상시키기 위해 금속재료를 사용하였으며, 스프링은 화이버리본과 일치하도록 타원형으로 최적화하였습니다. 이렇게 하면 압축 중에 스프링이 가장자리 섬유를 압착하여 미세 굽힘 손실이 발생할 수 있는 것을 방지할 수 있습니다. 2. 표준 종료 프로세스: 스트리핑부터 최종 폴리싱까지 MPO/MTP 종료는 무관용 시스템 엔지니어링 프로세스입니다. 핵심 단계는 다음과 같습니다. 1단계: 케이블 준비 및 리본화 터미네이션의 첫 번째 단계는 재킷을 정확하게 벗기는 것입니다. 기계적 당기는 힘이 깨지기 쉬운 유리 섬유가 아닌 하우징으로 전달되도록 최종 조립 중 변형 완화를 위해 최소 7mm의 케블라(아라미드 원사)를 유지해야 합니다. 원형 케이블 내부의 섬유는 느슨하기 때문에 이를 250μm 피치의 리본 어레이로 변환하려면 특수 도구를 사용해야 합니다. 운영자는 TIA-568 표준에 지정된 극성 색상 코드에 따라 이를 엄격하게 정렬해야 합니다. 섬유 교차 또는 비틀림은 엄격히 금지됩니다. 그렇지 않으면 고정할 때 파손되기 쉽습니다. 2단계: 정밀 절단 섬유 코팅을 열 스트리퍼로 벗겨내고 이소프로필 알코올로 세척한 후 정밀 절단이 필요합니다. 절단 길이는 10(± 2)mm로 엄격하게 제어되어야 합니다. 일반 가위로 손으로 다듬는 것은 엄격히 금지됩니다. 섬유 덩어리를 제거하고 공차가 극도로 엄격한 페룰 구멍 벽에 구멍이 나는 것을 방지하려면 고정밀 기계 또는 레이저 절단 장비를 사용해야 합니다. 3단계: 유체 역학 에폭시 주입 및 열처리 섬유의 영구적인 고정은 EPO-TEK 353ND 2성분, 고온 저항성 에폭시 수지를 사용합니다. 혼합된 수지는 원심분리기(7~10분 동안 작동)를 사용하여 엄격한 탈기체를 거쳐야 합니다. 가스가 방출되지 않으면 고온에서 기포가 팽창하여 섬유에 축방향 "피스톤 현상" 효과가 발생하여 끝면 형상이 직접 파괴됩니다. 주입 후 커넥터를 프로그래밍 가능한 고온 경화 오븐에 넣고 150°C에서 4분간 정밀하게 경화해야 합니다. 4단계: 다단계 정밀 연마 MPO/MTP 연마에는 매우 단단한 실리카 섬유와 더 부드러운 폴리머 매트릭스(PPS) 사이의 균형이 필요합니다. 표준 연마 공정은 4가지 주요 단계로 구분됩니다. 에폭시 제거 및 디너빙: 가벼운 압력 하에서 16μm/30μm 탄화규소 필름을 사용하여 튀어나온 섬유와 에폭시 비드를 닦아냅니다. 거친 연마 및 형상 성형: 9μm/3μm 탄화규소 또는 산화알루미늄 필름을 사용하여 8도 APC 각도를 설정하고 깊은 스크래치를 제거합니다. 미세 연마: 플라스틱 표면에 대한 섬유의 돌출 높이를 정밀하게 제어하려면 1μm 다이아몬드 필름으로 전환하십시오. 최종 연마: 화학적 기계적 연마(CMP) 효과를 사용하여 미크론 이하(0.5μm 또는 0.02μm) 이산화규소 또는 산화세륨을 사용하여 완벽한 거울 물리적 접촉 영역을 달성합니다. 이 다단계 프로세스에서는 단계 간 청소에 대한 허용 오차가 0입니다. 다음 단계로 넘어가는 잔여 거친 입자는 전체 배치의 폐기로 이어집니다. 3. 품질 관리: 3D 간섭계 및 육안 검사 단일 모드 APC 커넥터의 초저 삽입 손실(0.35dB 이하)을 달성하려면 엄격한 표준 검증을 통과해야 합니다. 3D 단면 형상(EFG) 매개변수: IEC 61755-3-31:2015 표준에 따라 끝면을 모니터링하려면 고정밀 백색광 간섭계를 사용해야 합니다. 핵심 초점은 "마이너스 측면 동일 평면성"(가장 낮은 섬유와 가장 잘 맞는 평면 사이의 거리), 섬유 돌출 높이 및 "코어 딥"에 있습니다. 과도한 코어 딥은 코어 사이에 에어 갭을 유발하며 엄밀히 말하면 치명적인 연마 결함입니다. 시각적 청결도 인증: IEC 61300-3-35:2022 표준에 따라 오염을 평가하려면 디지털 현미경을 사용해야 합니다. 구역 A(0-25μm 코어 구역)의 경우 단일 모드 광섬유는 모든 크기의 결함이나 오염을 엄격히 금지합니다. 최신 2022 버전에서는 전체 직사각형 페룰 표면과 주변 250μm 영역에 걸쳐 느슨한 입자를 평가해야 합니다. 현장 설치는 IBYC(연결 전 검사) 폐쇄 루프 프로토콜을 엄격하게 준수해야 합니다. 저장 화푸 케이블 는 케이블 판매뿐 아니라 계약업체 및 데이터 센터 엔지니어가 케이블링과 관련된 모든 설치 문제를 해결하도록 돕는 데 전념하고 있습니다.

산업 환경에서 케이블 장애는 불편함을 야기할 뿐만 아니라 비용이 많이 드는 가동 중지 시간, 안전 위험 및 장비 손상을 유발합니다. 그러나 올바른 케이블을 선택하는 것은 나중에 고려되는 경우가 많습니다. 전기 장비 케이블 제어 시스템 및 자동화 패널부터 고무 피복 휴대용 장비 및 컴퓨터 등급 신호 배선에 이르기까지 모든 것을 포괄하는 광범위하고 기술적으로 까다로운 범주입니다. 올바른 선택을 하려면 애플리케이션, 환경 및 케이블의 핵심 사양을 명확하게 이해해야 합니다. 이 가이드에서는 모든 엔지니어와 조달 전문가가 산업용 전기 장비 케이블을 지정하기 전에 평가해야 하는 5가지 주요 요소를 안내합니다. 전기 장비 케이블이란 무엇입니까? 전기 장비 케이블은 고전압 전력 전송 케이블과 별개의 범주입니다. 전원 케이블은 고전압으로 장거리에 걸쳐 전기를 전달하는 반면, 전기 장비 케이블은 기계, 제어 시스템, 건물 및 산업 장비 내에서 일반적으로 저전압 및 중간 전압 수준에서 사용하도록 설계되었습니다. 이는 산업 운영의 신경계 역할을 하며 구성 요소 간에 전력, 제어 신호 및 데이터를 전송합니다. 이 카테고리에는 각각 고유한 디자인 사양이 있는 몇 가지 주요 하위 카테고리가 포함되어 있습니다. 건물 전선 - 조명, 전원 콘센트 및 일반 전기 공급을 위한 구조물 내의 고정 설치에 사용됩니다. 외장 전선 — 외부 보호 피복이 있는 다중 도체 전선으로 실내 및 경공업 설치에 적합합니다. 제어 케이블 — 장비, 패널 및 자동화 시스템 간에 제어 신호를 전송하도록 설계되었습니다. 컴퓨터 케이블 — 산업용 컴퓨터 및 계측 시스템 내에서 데이터 및 신호 전송을 위해 설계되었습니다. 고무 피복 케이블 — 모바일 장비, 실외 사용 및 열악한 기계적 조건에 적합한 유연하고 내구성이 뛰어난 케이블입니다. 다른 사양을 살펴보기 전에 귀하의 애플리케이션에 적합한 하위 범주를 이해하는 것이 필수적인 첫 번째 단계입니다. 핵심 요소 1: 애플리케이션에 케이블 유형을 일치시키세요 케이블 선택 시 가장 흔하고 비용이 많이 드는 실수는 수행해야 하는 실제 기능과 일치하지 않는 케이블 유형을 선택하는 것입니다. 고정된 제어판에서 잘 작동하는 케이블은 움직이는 로봇 팔에 사용하면 빨리 고장납니다. 마찬가지로, 범용 건물 와이어는 정확한 신호 무결성을 요구하는 공장 자동화 시스템에 적합하지 않습니다. 케이블 유형을 애플리케이션에 맞추기 위한 시작 참조로 아래 표를 사용하십시오. 산업용 애플리케이션별 케이블 유형 선택 가이드 신청 권장 케이블 유형 주요 요구 사항 PLC 패널, 릴레이 시스템, 계측 제어 케이블 다중 도체, 차폐, 저전압 신호 산업용 컴퓨터, 데이터 수집, 센서 컴퓨터 케이블 높은 신호 무결성, EMI 차폐 휴대용 장비, 크레인, 용접 기계 고무 피복 케이블 유연성, 기계적 내구성, 내후성 고정 실내 배선, 패널, 기계 하우징 외장 전선 컴팩트한 설치, 다중 도체, 비용 효율적 일반 건물 전원 공급 장치 건물 전선 단일 또는 다중 코어, 표준 절연 컨베이어 시스템, 로봇 팔 또는 휴대용 도구와 같이 자주 이동하는 응용 분야의 경우 항상 미세한 연선 도체와 유연한 절연 재료가 포함된 케이블을 우선적으로 사용하십시오. 고정 설치에서는 일반적으로 주어진 전류 정격에 대해 더 낮은 저항과 더 작은 직경을 제공하는 단선 또는 소형 연선 도체를 사용할 수 있습니다. 핵심 요소 2: 도체 재료 - 구리 또는 알루미늄? 도체는 모든 케이블의 핵심이며 재료 선택은 전도성, 무게, 유연성 및 장기 신뢰성에 직접적인 영향을 미칩니다. 산업용 전기 장비 응용 분야에서는 구리가 지배적인 선택입니다 , 그리고 정당한 이유가 있습니다. 구리는 알루미늄보다 전기 전도성이 훨씬 더 높습니다(약 60% 더 좋음). 이는 구리 케이블이 더 작은 단면적에서도 동일한 전류를 전달할 수 있음을 의미합니다. 구리는 또한 부식에 대한 저항력이 더 강하고, 안정적으로 종료하기가 더 쉬우며, 알루미늄보다 기계적 응력과 반복 굽힘을 훨씬 더 잘 처리합니다. 활성 장비에 사용되는 제어 케이블, 컴퓨터 케이블 및 고무 외장 케이블의 경우 구리 도체가 표준입니다. 알루미늄 도체는 산업 환경에서 중요한 역할을 하지만 주로 가공선 및 인입구와 같은 배전 인프라에서 무게 절감과 재료 비용 절감이 전도성 단점보다 더 중요합니다. 기계 및 제어 시스템 내부의 전기 장비 케이블의 경우 알루미늄이 지정되는 경우는 거의 없습니다. 구리 도체를 지정할 때 연선 구성도 고려하십시오. 연선 구리 도체는 구부러지거나, 좁은 공간을 통해 배선되거나, 설치 및 유지 관리 중에 반복적으로 단자에 연결되는 케이블에 필요한 유연성을 제공합니다. 핵심 요소 3: 절연 및 피복 재료 절연체와 외부 피복은 케이블이 작동 환경에서 얼마나 잘 견디는지 결정합니다. 이것이 잘못되면 성능 저하가 가속화되고 절연 파괴가 발생하며 궁극적으로 시스템 고장으로 이어집니다. 가장 일반적인 세 ​​가지 단열재 제품군은 PVC, XLPE 및 고무이며 각각 고유한 성능 특성을 가지고 있습니다. 산업용으로 사용되는 일반적인 케이블 절연재 비교 소재 온도 범위 주요강점 일반적인 사용 사례 PVC(폴리염화비닐) -15°C ~ 70°C 비용 효율적이고 유연한 난연성 옵션 제공 실내 제어반, 건물 배선 XLPE(교차결합 폴리에틸렌) -40°C ~ 90°C(단기 최대 250°C) 우수한 내열성, 내화학성, 낮은 유전손실 산업 기계, 실외 및 지하 설치 고무(EPR/네오프렌) -40°C ~ 90°C 탁월한 유연성, 내유성 및 내수성, 기계적 인성 휴대용 장비, 광업, 식품 가공, 옥외 사용 극심한 열이나 화염 위험이 있는 환경의 경우 다음을 고려하십시오. 난연성 고온 저항 케이블 , 화재 확산을 방지하면서 열 스트레스 하에서 무결성을 유지하도록 특별히 설계되었습니다. 케이블이 정기적인 화학 세척 및 고압 세척을 견뎌야 하는 식품 및 음료 가공에서 네오프렌 또는 EPR 고무 외피는 부식성 물질 및 습기 침투에 대해 필요한 저항성을 제공합니다. LSZH(저연 무할로겐) 덮개는 화재 발생 시 독성 가스 방출을 최소화하고 인력과 민감한 장비를 모두 보호하기 때문에 터널, 철도 터미널, 데이터 센터 등 밀폐된 또는 공공 산업 공간에서 점점 더 많이 사용되고 있습니다. 핵심 요소 4: 환경 및 기계적 조건 산업용 케이블은 사무실이나 주거용 케이블과는 달리 물리적인 스트레스에 직면해 있습니다. 케이블을 선택하기 전에 케이블의 사용 수명 동안 직면하게 될 환경 및 기계적 조건에 대한 체계적인 평가를 수행하십시오. 평가할 주요 질문은 다음과 같습니다. 극단적인 온도: 케이블이 계절에 따라 온도 변화가 심한 용광로, 냉각기 또는 실외 설치물 근처에서 작동합니까? 케이블의 정격 온도 범위가 평균뿐만 아니라 전체 작동 스펙트럼을 포괄하는지 확인하십시오. 수분 및 화학물질 노출: 케이블이 물, 오일, 유압유 또는 산업용 용제에 노출됩니까? 여기에는 특정 외피 재료가 필요하며 경우에 따라 장갑 구조가 필요합니다. 기계적 스트레스: 케이블이 고정 설치되어 있습니까? 아니면 반복적인 굴곡, 비틀림 또는 장력을 받습니까? 로봇 팔이나 케이블 캐리어(예: 드래그 체인)의 케이블에는 강화된 코어가 포함된 매우 유연한 설계가 필요합니다. 진동: 모터, 압축기 또는 회전 기계가 있는 장비는 지속적인 진동을 발생시킵니다. 시간이 지남에 따라 피로 파괴를 방지하려면 연선 도체와 유연한 절연이 필수적입니다. UV 및 날씨 노출: 실외 설치에는 햇빛 노출로 인한 조기 성능 저하를 방지하기 위해 UV 안정화 외부 피복이 필요합니다. 가변 속도 모터 드라이브와 관련된 애플리케이션의 경우 특수 케이블 설계가 중요합니다. 가변 주파수 드라이브(VFD) 케이블 절연 응력과 반사파 효과를 통해 표준 케이블을 빠르게 파괴할 수 있는 VFD 컨트롤러에서 생성된 고주파 전압 펄스를 견딜 수 있도록 특별히 제작되었습니다. 핵심 요소 5: 전압 정격, 전류 용량 및 차폐 케이블 선택 결정의 기본이 되는 세 가지 전기 사양은 정격 전압, 전류 전달 용량(전류 용량) 및 차폐입니다. 정격 전압 케이블 절연체가 안전하게 견딜 수 있는 최대 작동 전압을 정의합니다. 항상 시스템의 공칭 전압 이상 정격의 케이블을 선택하고 시스템의 잠재적인 전압 스파이크 또는 일시적인 과전압을 고려하십시오. 낮은 정격 전압을 사용하면 절연 파괴가 발생하고 심각한 화재 및 안전 위험이 발생합니다. 현재 용량 (전류용량)은 mm² 또는 AWG(American Wire Gauge) 단위로 측정되는 도체 단면적에 의해 결정됩니다. 부하에 비해 너무 작은 도체는 과열되어 절연체 노후화를 가속화하고 결국 고장납니다. 최대 예상 전류를 계산하고, 적절한 안전 마진을 추가하고, 특히 케이블이 수십 미터에 걸쳐 있을 수 있는 생산 라인에서 더 긴 케이블 길이에 따른 전압 강하를 고려합니다. 차폐 EMI(전자기 간섭)가 존재하는 환경에서는 매우 중요합니다. 산업 시설에는 EMI 소스가 밀집되어 있습니다. 가변 주파수 드라이브, 아크 용접기, 유도로, 대형 모터 및 HVAC 장비는 모두 상당한 전기 소음을 발생시킵니다. 이러한 환경에서 사용되는 제어 케이블과 컴퓨터 케이블은 신호 무결성을 보호하기 위해 일반적으로 편조 구리 또는 알루미늄 호일 실드로 차폐되어야 합니다. EMI가 높은 환경의 비차폐 케이블은 의사 제어 시스템 오류 및 데이터 오류의 주요 원인입니다. 진단하기 어려운 것으로 악명이 높습니다. 차폐 케이블을 배선할 때 항상 차폐가 효과적이도록 한쪽 끝(또는 간섭 주파수에 따라 양쪽 끝)이 적절하게 접지되었는지 확인하십시오. 알아야 할 규정 준수 표준 산업용 케이블은 인정된 안전 및 성능 표준을 충족해야 합니다. 검증 가능한 규정 준수 없이 케이블을 구매하는 것은 규제 및 안전 위험입니다. 특히 수출 시장이나 석유 및 가스, 발전, 철도 운송과 같은 규제 대상 산업에서는 더욱 그렇습니다. 알아야 할 가장 중요한 표준은 다음과 같습니다. IEC(국제전기기술위원회): IEC 표준(예: PVC 절연 케이블의 경우 IEC 60227, 고무 절연 케이블의 경우 IEC 60245)은 전 세계적으로 인정받고 있으며 국제 프로젝트에서 널리 요구됩니다. GB(중국 국가 표준): 중국 내에서 제조 및 판매되는 제품에 필요하며 종종 IEC와 일치하지만 특정 현지 요구 사항을 따릅니다. UL(보험업자 연구소)/NEC: 미국 및 많은 수출 시장의 프로젝트에 필요합니다. UL 목록은 케이블이 테스트를 거쳤으며 북미 안전 요구 사항을 충족함을 확인합니다. CE 마킹: 유럽 산업 프로젝트에 사용되는 케이블에 필수적인 EU 안전, 건강 및 환경 요구 사항을 준수함을 나타냅니다. ROHS 준수: 전기 및 전자 장비의 유해 물질 사용을 제한합니다. 이는 글로벌 조달 표준에 따라 점점 더 요구되고 있습니다. 항상 케이블 공급업체에 적합성 인증서와 테스트 보고서를 요청하십시오. 평판이 좋은 제조업체에서는 당연히 전체 문서를 제공할 것입니다. 산업용 케이블을 선택할 때 피해야 할 일반적인 실수 숙련된 엔지니어라도 케이블 사양 중에 피할 수 있는 오류가 발생합니다. 가장 일반적인 함정을 인식하면 상당한 비용과 가동 중지 시간을 절약할 수 있습니다. 산업 환경에서 상용 등급 케이블을 사용합니다. 상업용 케이블은 통제된 사무실이나 주거 환경을 위해 설계되었습니다. 공장 바닥, 옥외 설치, 진동과 열이 발생하는 기계에 필요한 기계적 강도, 단열재 두께 및 환경 등급이 부족합니다. 조기 실패로 인해 초기 비용 절감 효과가 빠르게 사라집니다. 사양단계에서는 설치환경을 무시합니다. 전기적 성능이 올바르게 지정되었지만 온도나 내화학성 등급을 초과하는 환경에 설치된 케이블은 조기에 작동하지 않습니다. 사양을 확정하기 전에 항상 설치 조건을 평가하십시오. 비용 절감을 위해 도체 크기를 줄입니다. 최대 전류 용량 또는 그 근처에서 케이블을 작동하면 절연 노화가 가속화되고 케이블의 서비스 수명이 크게 단축됩니다. 합리적인 전류 헤드룸(일반적으로 정상 작동 조건에서 케이블 정격 전류용량보다 20~30% 낮음)을 갖는 도체를 지정하십시오. 시끄러운 환경에서 차폐를 건너뜁니다. 여러 VFD, 모터 및 용접 장비가 있는 시설에서 차폐되지 않은 제어 또는 신호 케이블을 실행하면 문제가 발생합니다. EMI로 인한 간헐적인 제어 결함을 진단하는 데 소요되는 엔지니어링 시간에 비해 차폐 케이블을 추가하는 비용은 최소화됩니다. 결론 산업용 애플리케이션에 적합한 전기 장비 케이블을 선택하는 것은 케이블 유형, 도체 재료, 절연 화학, 기계 설계 및 규정 준수를 포괄하는 결정입니다. 이러한 각 차원이 중요하며, 한 영역의 약점으로 인해 전체 시스템의 성능과 안전성이 손상될 수 있습니다. 엔지니어와 조달 팀은 이 가이드에 설명된 5가지 주요 요소를 체계적으로 검토함으로써 적절할 뿐만 아니라 장기적인 안정성과 총 소유 비용에 최적화된 선택을 할 수 있습니다. 특정 산업 응용 분야에 적합한 케이블을 선택하는 데 도움이 필요한 경우 Huapu Cable의 엔지니어링 팀이 전체 전기 장비 케이블 범위에 대한 기술 상담 및 맞춤형 사양을 제공할 수 있습니다. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

홈 네트워크를 설정할 때 많은 사람들이 다음과 같은 일반적인 질문에 직면합니다. 차폐 이더넷 케이블(STP)이 필요한가요, 아니면 비차폐 케이블(UTP)이면 충분합니까? 차이점을 이해하고 문제를 보호할 시기를 알면 홈 설정에 대해 보다 스마트하고 비용 효율적인 결정을 내리는 데 도움이 됩니다. 차폐 이더넷 케이블이란 무엇입니까? STP(차폐 이더넷 케이블)는 내부 전선 쌍을 감싸는 추가 보호 계층(일반적으로 포일 또는 편조 차폐)으로 설계되었습니다. 이 차폐는 다음을 줄이는 데 도움이 됩니다. 전자기 간섭(EMI) 그리고 무선 주파수 간섭(RFI) . 이와 대조적으로 UTP(비차폐 연선) 케이블은 간섭을 최소화하기 위해 전선 꼬임에만 의존하며 가장 일반적으로 사용됩니다. 케이블 가정에서. STP와 UTP의 주요 차이점 특징 차폐형(STP) 비차폐(UTP) 간섭 보호 높음 보통 비용 높음er 낮은 설치 복잡성 더 어렵다 쉬움 유연성 유연성이 떨어짐 더 유연함 접지 요구 사항 필수 필요하지 않음 집에 차폐 이더넷 케이블이 필요합니까? 1. 일반적인 가정 환경: 그렇지 않습니다. 대부분의 가구의 경우, UTP 케이블(예: Cat5e, Cat6 또는 Cat6a) 충분합니다. 가정에서는 일반적으로 차폐 케이블의 추가 비용과 복잡성을 정당화할 만큼 전자기 간섭이 충분하지 않습니다. 설정에 다음이 포함된 경우: 표준 Wi-Fi 라우터 게임 콘솔 스마트 TV 홈 오피스 그러면 UTP는 아무런 문제 없이 뛰어난 성능을 발휘할 것입니다. 2. 차폐 케이블이 필요한 경우 STP 케이블이 적합한 몇 가지 특정 상황이 있습니다. 가. 간섭이 심한 지역 이더넷 케이블이 다음 근처에 있는 경우: 전력선 산업용 장비 대형 가전제품(예: HVAC 시스템) 차폐는 신호 무결성을 유지하는 데 도움이 될 수 있습니다. 비. 고급 스마트 홈 광범위한 자동화 시스템이나 조밀한 배선 설정을 갖춘 가정에서는 간섭 감소의 이점을 누릴 수 있습니다. 기음. 긴 케이블 실행 장거리(100미터 제한에 가까움)에서 이더넷을 실행하는 경우 차폐를 사용하면 신호 저하를 줄이는 데 도움이 될 수 있습니다. 디. 옥외 설치 차폐 케이블은 특히 내후성과 함께 사용되는 경우 옥외 또는 지하 설치에 자주 사용됩니다. 중요 고려 사항: 접지 종종 간과되는 중요한 요소 중 하나는 적절한 접지 . 차폐 케이블은 올바르게 접지되어야 합니다. 그렇지 않으면 다음을 수행할 수 있습니다. 비차폐 케이블보다 성능이 떨어짐 안테나처럼 작동하고 간섭을 유발합니다. 대부분의 주택 소유자에게 적절한 접지는 불필요한 복잡성을 추가합니다. 비용 대 이점 분석 UTP 케이블 : 가격이 저렴하고, 설치가 쉬우며, 95%의 가정 사용자가 신뢰할 수 있습니다. STP 케이블 : 비용이 더 많이 들고, 설치가 더 어렵고, 특정 시나리오에서만 유용합니다. 일반적인 홈 네트워크의 경우 차폐 케이블에 대한 추가 투자는 일반적으로 눈에 띄는 성능 향상으로 이어지지 않습니다. 개인 사용자를 위한 최고의 권장 사항 대부분의 사용자에게 가장 좋은 선택은 다음과 같습니다. Cat6 또는 Cat6a UTP 케이블 미래 보장을 위해 고품질 커넥터 및 적절한 케이블 관리 이 설정은 불필요한 복잡함 없이 뛰어난 속도, 안정성 및 가치를 제공합니다. 결론 그렇다면 집에 차폐형 이더넷 케이블이 필요합니까? 대부분의 경우 대답은 '아니요'입니다. 간섭이 심한 환경, 복잡한 설치 또는 특수 설정을 다루지 않는 한, 비차폐 이더넷 케이블이면 충분합니다. 안정적이고 빠른 홈 네트워킹을 위해. 올바른 케이블을 선택하는 것은 가장 고급 옵션을 얻는 것이 아니라 실제 요구 사항에 맞는 것을 선택하는 것입니다. 대부분의 가정에서는 간단하고 잘 설치된 UTP 케이블링이 가장 스마트하고 효율적인 솔루션입니다. 홈 네트워크를 계획 중이고 레이아웃에 따른 권장 사항을 원하는 경우 언제든지 문의하세요. 기초를 올바르게 갖추는 것이 모든 차이를 만듭니다.
