스마트 홈 조명 배선에 대한 하드코어 가이드: 프로토콜, 표준 및 함정 방지

현대의 스마트 홈은 단일 장치에서 집 전체의 생태계 조정으로 발전했습니다. 조명 시스템의 기본 배선 아키텍처는 네트워크의 안정성, 확장성 및 안전성을 결정합니다. 배선 오류는 나중에 막대한 유지 관리 비용으로 쉽게 이어질 수 있습니다. 이 기사에서는 실제 엔지니어링 논리와 국제 전기 표준을 기반으로 한 스마트 조명 배선 지침의 하드코어 분석을 제공합니다.

1. 통신 프로토콜 및 토폴로지 아키텍처

• KNX 및 물리적 격리

인프라 등급 스마트 조명에서 KNX는 전용 녹색 연선 케이블을 사용하여 220V 주전원에서 데이터 전송을 물리적으로 완전히 분리합니다. 분산형 아키텍처는 단일 중앙 호스트가 없음을 의미합니다. 단일 노드 장애로 인해 전체 네트워크가 마비되지 않아 매우 높은 신뢰성을 제공합니다.

• DALI 디지털 프로토콜

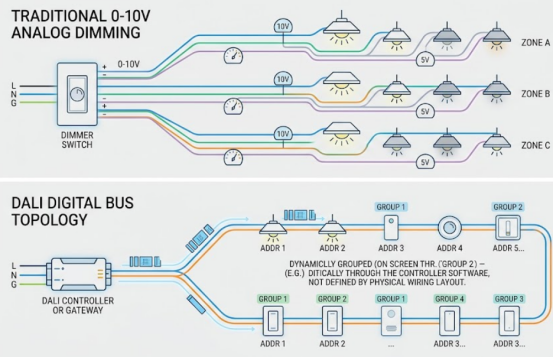

0~10V 아날로그 디밍에서 흔히 발생하는 전압 강하 및 깜박임 문제에 비해 DALI 프로토콜은 진정한 양방향 디지털 통신입니다. IEC 62386-101 표준에 따르면 DALI 버스에 있는 두 장치 사이의 DC 전압 강하는 2VDC를 초과해서는 안 되며 전원 공급 장치까지의 최대 거리는 300미터를 초과해서는 안 됩니다.

2. 고전압 배선의 핵심 사양

• 'No Neutral' 배선을 완전히 포기하십시오.

기존 스위치는 활선만 제어합니다. 스마트 스위치에 중성선이 없으면 "중립 없음" 대기 전원 메커니즘이 손상되어 치명적이고 주기적인 LED "깜박임" 또는 "유령등" 현상이 발생합니다. 또한 '중립 없음' 최대 부하는 일반적으로 표준 중성 라이브 스위치의 2,500와트보다 훨씬 낮은 약 800와트로 제한됩니다. 신규 또는 개조 프로젝트에서는 모든 정션 박스에 독립적인 중성선을 설치해야 합니다. .

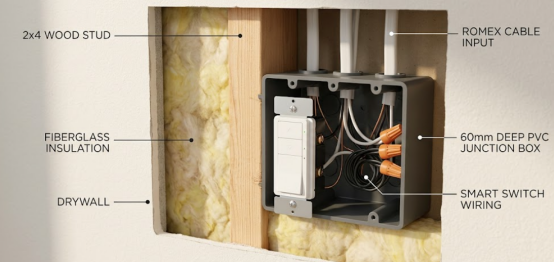

• 60mm 깊은 정션 박스

스마트 패널은 최대 부하 작동 중에 상당한 열을 발생시키며 더 많은 배선 단자를 수용해야 합니다. 기존의 50mm 상자는 압력을 가할 때 쉽게 단열재 손상을 일으켜 잠재적으로 열 차단이나 화재로 이어질 수 있습니다. UL 94 V-0 최고 난연성 인증을 충족하는 깊이 60mm, 대용량 PVC 상자를 엄격히 사용하는 것이 좋습니다.

• 공유 중립을 엄격히 금지

서로 다른 회로의 중성선을 혼합하면 유지 보수 중에 차단기가 실수로 뒤집혀 심각한 감전을 초래할 경우 안전하다고 생각되는 중성선에 치명적인 역류 전압이 전달될 수 있습니다. 또한 심각한 전류 불균형을 초래하여 분전함의 누전 방지 스위치가 자주 트립되어 스마트 시스템이 마비됩니다.

3. 저전압 DC 드라이버 기술

• 정전압(CV):

병렬 배선 아키텍처를 사용하여 LED 유연한 스트립에 적합합니다. 장점: 무작위 현장 절단 및 접합을 지원합니다. 단점: 라인 전압 강하에 의해 심각하게 제한되어 긴 스트립의 맨 끝이 흐릿하고 노란색으로 변합니다.

• 정전류(CC):

직렬 물리적 연결이 필요한 고출력 눈부심 방지 스포트라이트에 적합합니다. LED 열폭주 번아웃을 완전히 방지하고 물리적 수준에서 장거리 전압 강하의 영향을 제거하여 처음부터 끝까지 절대적인 밝기 일관성을 보장합니다.

4. 교착 상태 및 분리 모드 제어

사용자가 전원을 차단하기 위해 물리적인 스마트 벽 스위치를 누르면 천장 RGBW 스마트 전구 내부에 통합된 통신 칩이 즉시 전원을 끄고 강제로 오프라인 상태가 됩니다. 이로 인해 모바일 앱이나 음성 도우미가 완전히 제어할 수 없게 되고 심지어 집 전체의 무선 메시 네트워크 토폴로지가 지속적으로 붕괴될 수도 있습니다.

궁극적인 솔루션: 소프트웨어 분리

장치 백엔드에서 "분리 모드"를 강제로 활성화합니다. 스위치 내부의 고전압을 제어하는 ​​물리적 릴레이는 "폐쇄" 전도 상태에서 영구적으로 잠겨 있어 전원 공급이 절대 차단되지 않습니다. 물리적 버튼 동작은 시스템 브레인으로 전송되는 순수한 디지털 명령으로 변환됩니다. 이 "항상 켜져 있는" 솔루션은 전구 교체 중 우발적인 감전을 방지하기 위해 배전함에 눈에 잘 띄는 경고 라벨이 필요합니다.

FAQ

Q1: 저전압 신호선과 고전압 전력선이 동일한 도관을 공유할 수 있습니까?

답: 절대 그렇지 않습니다. 교류 자기장과 고전압의 일시적인 서지는 심각한 전자기 간섭(EMI)을 유발하여 저전압 네트워크의 데이터 패킷 손실이나 제어 실패로 직접 이어집니다. 국제 표준에서는 최소 30cm(12인치)의 평행 간격을 요구합니다. 불가피하게 교차하는 경우에는 90도 각도로 수직으로 교차해야 합니다.

Q2: 스마트 LED 다운라이트를 꺼도 왜 희미하게 깜박이나요?

답: 이는 일반적으로 "중립 없음" 스마트 스위치가 손상되었기 때문에 발생합니다. 꺼진 상태에서는 바이패스 회로를 사용하여 전구를 통해 작은 전류를 끌어와 전력을 공급합니다. 전하는 LED 커패시터에 전도 임계값까지 축적되어 빛을 방출한 다음 꺼지는 것을 반복하여 깜박임 또는 "유령광" 현상을 형성합니다.

Q3: 해외 구매 또는 저렴한 릴레이 모듈 사용 시 가장 큰 안전 위험은 무엇입니까?

답: 현지 법정 안전 인증(예: IEC/CE, UL, CCC)을 획득하지 못하거나 전선 게이지를 공칭 전류 정격과 일치시키지 못합니다. 소전류 모듈을 고전력 부하에 연결하면 접점이 급속히 가열, 산화되어 열노화를 촉진하고 절연재의 분해가 촉진되어 결국 장비 소손이나 화재의 원인이 됩니다.
