고밀도 데이터 센터 광케이블 선택 가이드: OM4와 OM5의 핵심 기술 차이점 및 TCO 비교

100G, 400G 및 800G 네트워크 아키텍처를 향한 글로벌 데이터 센터의 진화에서 물리 계층 케이블링 미디어의 선택은 컴퓨팅 클러스터의 성능과 총 소유 비용(TCO)을 직접적으로 결정합니다. 단거리 상호 연결을 위한 다중 모드 광섬유(MMF) 시퀀스 내에서 OM4 및 OM5는 현재 가장 널리 배포된 최첨단 솔루션입니다. 엄격한 광학 물리학 이론과 국제 표준을 기반으로 하는 이 기사는 미디어 선택을 위한 구조화된 기술 참조를 제공합니다.

1. 핵심 물리적 메커니즘 및 광대역 특성

• OM4(레이저 최적화 다중 모드 광섬유):

매우 높은 유효 모달 대역폭은 850nm(4700MHz·km에 도달)의 단일 파장에 대해서만 최적화되고 규정됩니다. 850nm 파장에서 벗어날 때 모달 분산이 급격하게 증가하기 때문에 OM4는 평행 광학 더 높은 데이터 속도를 달성하기 위해 파이버 채널 수를 선형적으로 늘리는 메커니즘입니다.

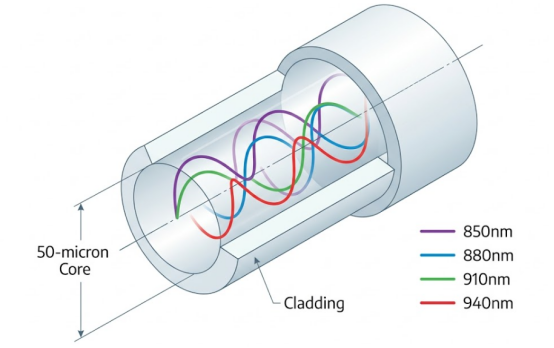

• OM5(광대역 다중 모드 광섬유, WBMMF):

850nm 성능을 저하시키지 않으면서 953nm 파장에서 2470MHz·km의 최소 대역폭을 추가로 요구합니다. 이 분산 평탄화 디자인은 다음을 위해 특별히 설계되었습니다. 단파장 분할 다중화(SWDM) 그리고 양방향(BiDi) 전송을 통해 단일 광섬유 내에서 동시에 4개 파장의 무손실 전송을 가능하게 하여 광섬유 수를 최대 75%까지 물리적으로 줄일 수 있습니다.

2. 주요 기술 사양 및 식별

3. 전송 거리 제한(네트워크 프로토콜 기준)

서로 다른 이더넷 속도와 변조 기술에서 두 광섬유의 전송 성능은 시나리오별로 매우 큰 차이를 나타냅니다.

• 10G~100G 단일 파장 병렬(예: 100GBASE-SR4): OM4와 OM5의 최대 전송 거리는 동일하며 최대 100미터로 제한됩니다. 이 주류 표준 시나리오에서 OM5를 배포하면 실질적인 기술적 이점이 제공되지 않습니다.
• 100G 다중 파장 다중화(예: 100G SWDM4 / 100G SRBD):

장파장 신호에 직면할 때 OM4는 대역폭 붕괴로 인해 100미터로 제한되는 반면, OM5는 광대역 보상 기능을 사용하여 제한을 150미터로 성공적으로 확장합니다.

• 400G 및 800G 시대(PAM4 변조):

단일 파장 병렬 아래 SR8 프로토콜에서는 물리적 한계가 심각하게 압축되어 OM4 및 OM5 거리가 모두 50-100미터 범위로 떨어집니다. 그러나 이중 파장 다중화에서는 400GBASE-SR4.2 프로토콜에서 OM4는 100미터로 제한되는 반면, OM5는 사용 가능한 거리를 다시 150미터로 늘릴 뿐만 아니라 케이블 코어 요구 사항을 8개 코어로 절반으로 줄입니다.

3. TCO 및 엔지니어링 배포 권장 사항

l OM4 비용 효율성 영역(표준 짧은 도달 거리)을 고수하세요.

대부분의 기존 엔터프라이즈 데이터 센터 및 스파인-리프 네트워크 토폴로지는 길이가 100미터 미만이므로 "저비용 SR4/SR8 트랜시버 OM4 리본 케이블" 접근 방식을 채택하면 OM5 WDM 솔루션보다 초기 CAPEX가 훨씬 낮아져 최적의 TCO 선택이 됩니다. 또한 OM4의 병렬 아키텍처는 스위치 포트 브레이크아웃 요구 사항을 완벽하게 지원합니다.

l 전략적 혁신을 위해 OM5 활용(고밀도 및 레거시 업그레이드)

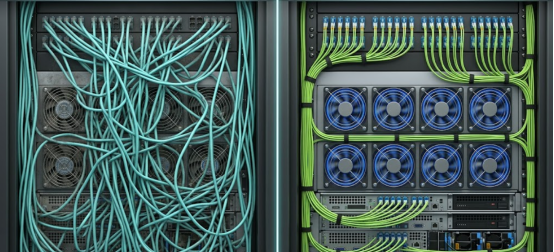

OM5는 두 가지 엄격한 시나리오에서 매우 높은 ROI를 제공합니다. 첫째, 천문학적인 케이블 재설치 비용을 방지하고 용량 도약을 달성하기 위해 이중 광섬유 및 SWDM4 모듈을 사용하여 레거시 네트워크에 대한 케이블 없는 세대 간 업그레이드입니다. 둘째, 고밀도 AI 컴퓨팅 클러스터는 백본 케이블 부피를 4~8배 줄이고 귀중한 랙 공간을 확보하며 서버 공기 흐름을 차단하지 않고 OPEX를 대폭 절감합니다.

FAQ

Q: ToR 고밀도 네트워킹에서 SWDM 트랜시버와 페어링된 OM5는 포트 브레이크아웃을 달성하여 여러 독립 서버를 연결할 수 있습니까?

답: 아니요. WDM 기술은 여러 파장을 동일한 물리적 광섬유로 다중화하며, 이는 서로 다른 물리적 위치에 있는 서버로 수동적으로 역다중화될 수 없습니다. 고밀도 포트 브레이크아웃이 필요한 경우 기존 OM4 병렬 파이버가 유일하게 실행 가능한 솔루션으로 남아 있습니다.

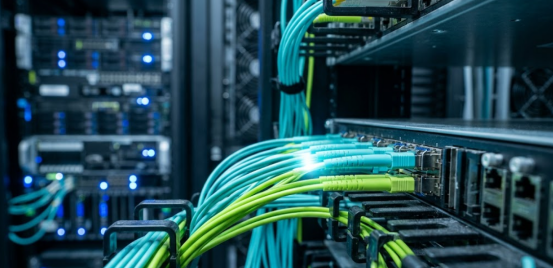

Q: 표준에서 OM5 외부 재킷 색상을 라임 그린으로 변경하도록 요구하는 이유는 무엇입니까?

A: 수만 개의 패치 코드가 있는 고밀도 서버실에서 눈에 잘 띄는 라임 그린은 운영 직원이 이를 OM3/OM4의 아쿠아 컬러와 엄격하게 구별할 수 있도록 하여 케이블 추적 시간을 크게 줄이고 업무 중단 우발적인 연결 해제 위험을 크게 줄여줍니다.

Q:400G 또는 800G 초고속 이더넷을 배포할 때 OM5가 필수입니까?

답변: 필수는 아닙니다. 이는 트랜시버의 기술 경로에 따라 다릅니다. 단일 채널 스택 SR8 프로토콜에서는 OM4 및 OM5 거리가 모두 50-100미터로 줄어듭니다. SR4.2와 같은 다중 파장 양방향 프로토콜을 사용하는 경우에만 OM5의 광대역 이점이 활성화되어 OM4에 비해 50% 추가 도달 범위를 달성합니다.
