외장 전선은 현대 건물의 전기 화재 및 감전 위험을 예방하는 데 필수적입니다. 제대로 설치되면, 외장 전선 이상으로 단락 위험을 줄입니다. 비차폐 단일 코어 배선 대비 70% . 외부 절연층은 기계적 손상을 방지할 뿐만 아니라 지속적인 접지 경로를 제공합니다. 주거용 및 경상업용 애플리케이션의 경우 트윈 접지 또는 이와 유사한 재킷 구조와 같은 피복 케이블을 사용하는 것은 보다 안전한 전기 배전을 달성하기 위한 직접적이고 규정 준수 방법입니다. 피복 전선의 정의 및 노출 전선 또는 단일 절연 전선과의 차이점 피복 전선은 2개 이상의 절연 전류 전달 도체(위상 및 중성)와 노출 또는 절연 접지 도체로 구성되며 모두 외부 PVC, 고무 또는 LSZH(저연 제로 할로겐) 피복으로 둘러싸여 있습니다. 주요 차이점: 단일 절연 전선은 도체당 하나의 절연 층만 가지며 일반적으로 도관이나 트렁킹 내부에서 실행됩니다. 외장 케이블은 기계적 보호와 절연을 하나의 어셈블리로 결합하여 건조하고 보호된 위치에 추가 도관이 필요하지 않습니다. 예를 들어, 13A 소켓 회로에 사용되는 표준 2.5mm² 피복 케이블은 최대 인장력을 견딜 수 있습니다. 설치시 200N 내부 절연체를 손상시키지 않으면서 동일한 단면의 단일 절연 전선은 유사한 기계적 보호를 달성하기 위해 도관이 필요합니다. 중요한 안전 이점: 난연성 및 감전 방지 최신 외장 전선은 IEC 60332-1 또는 유사한 표준에 따라 난연성 등급을 받았습니다. 통제된 테스트에서는 PVC 피복 케이블은 60초 이내에 자체 소화됩니다. 버너 불꽃을 제거한 후에도 피복을 벗긴 열가소성 와이어는 계속 타면서 화염 입자를 떨어뜨렸습니다. 외부 피복은 우발적인 접촉을 방지하는 장벽 역할도 합니다. 전기 사고 보고서의 데이터에 따르면 이중 절연 외피 케이블로 완전히 배선된 주택은 절연 실패로 인한 충격 82% 감소 도관에 단일 절연 전선을 사용하는 것과 비교됩니다. 선택 가이드: 피복 전선 유형을 실제 응용 분야에 맞추기 잘못된 피복 재료나 도체 크기를 선택하면 조기 고장이 발생합니다. 다음은 일반적인 설치 환경 및 부하 요구 사항을 기반으로 한 실제 표입니다. 모든 값은 주변 온도가 30°C이고 구리 도체(외피 전선의 가장 일반적인 재료)를 가정합니다. 표 1: 용도 및 환경별로 권장되는 피복 전선 유형 적용분야 도체 크기(mm²) 칼집 유형 최대 전류(A) 조명 회로(건조한 실내) 1.0 또는 1.5 PVC(70°C) 11 - 16 콘센트(국내) 2.5 PVC 또는 LSZH 20 - 27 밥솥/HVAC(고정) 6.0 또는 10 PVC 또는 고무 32 - 63 실외/습한 장소 2.5 또는 4.0 고무 또는 XLPE 25 - 37 단열재에 숨겨진 설치의 경우 경감 요인이 적용됩니다. 100mm가 넘는 절연체에 매립된 2.5mm² 피복 전선의 전류 정격은 다음과 같이 감소할 수 있습니다. 최대 50% (예: 27A에서 13.5A로). 항상 현지 배선 규정을 확인하십시오. 서비스 수명을 30년 이상 연장하는 설치 모범 사례 건조하고 통풍이 잘되는 공간에 올바르게 설치된 피복선은 쉽게 지속됩니다. 40~50년 . 그러나 세 가지 일반적인 실수로 인해 수명이 크게 단축됩니다. 과도한 굽힘: 최소 굽힘 반경은 케이블 직경의 4배 이상이어야 합니다. 직경 10mm의 피복선을 반경 35mm로 구부려 피복에 미세한 균열이 발생하여 절연 저항이 감소합니다. 3년 이내에 1MΩ 미만 (초기값 >100MΩ). 온도 제한 초과: 80°C(정격 70°C 대신)에서 지속적으로 작동하는 PVC 외피 와이어는 두 배 빠르게 노화됩니다. 데이터에 따르면 모든 경우에 정격보다 10°C 높으면 절연 수명이 반으로 줄어듭니다. . 부적절한 스트리핑: 외부 피복을 제거하는 동안 내부 도체에 흠집을 내면 응력 지점이 생성됩니다. 200개의 고장난 회로에 대한 연구에서, 불량의 37%는 피복 끝부분이 제대로 벗겨지지 않아 발생함 . 올바른 깊이(일반적으로 외피 두께보다 0.5mm 더 얇음)로 설정된 전용 케이블 스트리퍼를 사용하십시오. 표준 1.5mm 두께의 PVC 외피의 경우 벗겨내는 깊이는 1.0mm는 안전 여유를 남깁니다. 도체를 노출시키지 않고. 피복 전선에 대한 일반적인 오해(데이터 수정 포함) 피복 전선 등급을 오해하면 위험한 대체품이 탄생합니다. 아래에는 실험실 및 현장 데이터를 바탕으로 자주 발생하는 오류와 실제 사실을 비교한 목록이 나와 있습니다. 신화: 모든 피복 전선은 방수 처리되어 있습니다. 사실: 고무 또는 특별 등급의 LSZH 피복만이 지속적인 습기를 견딜 수 있습니다. 표준 PVC 피복 와이어는 다음을 흡수합니다. 24시간 침지 후 무게 기준으로 0.5% ~ 1.5%의 물 , 누설 전류가 증가합니다. 신화: 피복이 두꺼울수록 항상 더 나은 보호를 의미합니다. 사실: 1.8mm PVC 외장은 2.5mm 외장의 기계적 충격 저항의 90%를 제공하지만 후자는 유연성을 다음과 같이 감소시킵니다. 40% 좁은 공간에서는 설치 난이도가 높아집니다. 신화: 외장 전선에는 도관이 필요하지 않습니다. 사실: 설치류 피해나 충격에 취약한 위치(예: 차고 또는 외벽)에서는 도관과 같은 추가적인 기계적 보호가 필요합니다. 테스트 결과 표준 PVC 외피는 다음과 같은 물질에 의해 관통되는 것으로 나타났습니다. 50N 미만의 힘을 가하는 2mm 강철 바늘 – 일반 설치류의 무는 힘 범위 내입니다. 기존 피복 전선이 안전한지 테스트하는 단계별 절차 정기적인 테스트를 통해 예상치 못한 오류를 방지할 수 있습니다. 기본 전기 테스트 장비를 사용하여 이 실용적인 체크리스트를 따르십시오. 매년 비교를 위해 값을 기록하십시오. 육안 검사: 외피에 균열, 변색 또는 부풀어오름이 있는지 확인하십시오. 부풀어오르는 것은 가소제 이동 또는 과열을 나타냅니다. 부풀어오르는 정도가 초과되면 즉시 교체하십시오. 원래 직경의 15% . 절연 저항 테스트: 500V DC 메거를 사용하여 도체 간, 각 도체와 접지 간을 측정합니다. 건강한 피복 와이어가 표시되어야 합니다. 100MΩ 이상 . 아래 값 1MΩ 즉각적인 교체가 필요합니다. 접지 코어의 연속성: 한쪽 끝에서 다른 쪽 끝까지 접지 도체의 저항을 측정합니다. 1.5mm² 접지의 길이 30m의 경우 0.4Ω 미만 . 값이 높을수록 연결이 느슨하거나 가닥이 부식되었음을 나타냅니다. 외장 무결성 검사: 자기융합형 테이프로 케이블을 단단히 감은 후 테이프를 붙인 부분을 물에 담그고 절연저항을 측정합니다. 아래 드롭 50MΩ 5분 후 외장 미세 균열이 확인되었습니다. 이 테스트 주기를 다음과 같이 수행하십시오. 주거용 설치의 경우 5년 산업 환경이나 습한 환경에서는 매년. 이 일정을 따르면 외장 배선의 효과적인 안전 수명을 일반적인 25~30년에서 훨씬 더 길게 연장할 수 있습니다. 45년 . 결론: 피복 전선은 모든 전기 시스템에 대해 가장 비용 효율적인 안전 업그레이드로 남아 있습니다. 보험금 청구 및 화재 조사 데이터에 따르면 규정을 준수하는 외피 케이블로 완전히 배선된 건물은 전기 화재 사고 60% 감소 기존 재배선형 또는 외장형 시스템을 사용하는 시스템과 비교하여 1,000개 설치당. 추가 초기 비용(일반적으로 미터당 $0.20 ~ $0.50 기본 단일 절연 전선보다 많은 비용)은 설치 노동력 감소와 도관 요구 사항 감소를 통해 2년 이내에 회수됩니다. 신규 구축 또는 개조 시 적절한 피복 재료와 올바른 도체 크기로 피복 전선을 지정하는 것은 보다 안전하고 내구성이 뛰어난 전기 인프라를 향한 직접적이고 측정 가능한 조치입니다.

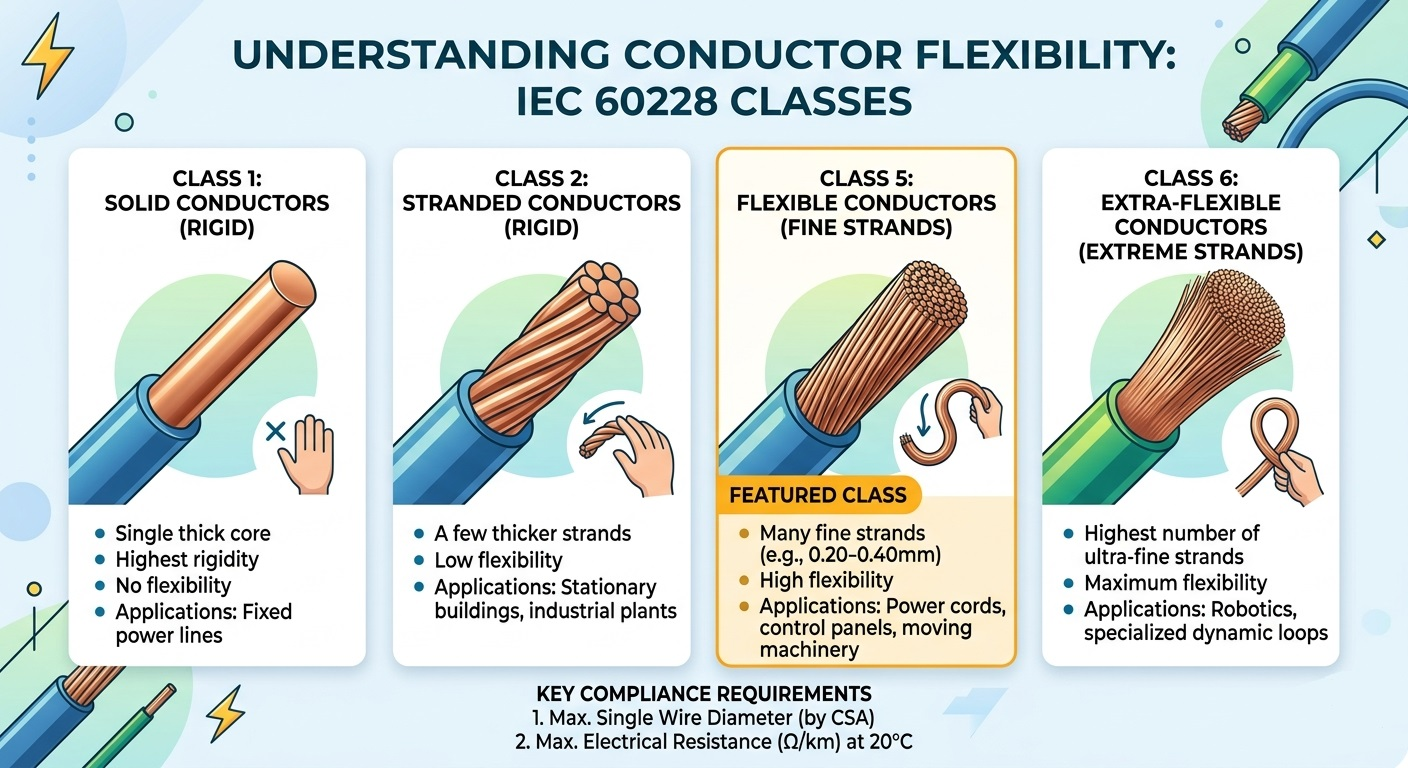

핵심 내용: IEC 60228에 의해 정의된 클래스 5 도체는 연장 리드, 제어 패널 및 산업 응용 분야에 사용되는 가는 연선의 유연한 도체입니다. 이 가이드에서는 기술 사양, 클래스 2와의 비교 및 ​​프로젝트에 적합한 도체를 선택하는 방법을 다룹니다. 전기 공학 및 케이블 제조 분야에서 "유연성"은 단순한 물리적 특성이 아니라 엄격하게 정의된 기술 범주입니다. 단단한 전원 케이블과 유연하고 구부리기 쉬운 제어 와이어를 다루어 본 적이 있다면 도체 등급 간의 차이를 직접 경험해 보셨을 것입니다. 이러한 사양의 대부분은 국제 표준을 따릅니다. IEC 60228 . 이 가이드에서는 다음 내용을 자세히 살펴봅니다. 클래스 5 도체 — 유연한 애플리케이션을 위한 업계 표준으로 구성 요구 사항, 전기 제한 사항 및 실제 사용 사례를 포괄합니다. IEC 60228 도체 분류 프레임워크 이해 IEC 60228(및 이에 상응하는 영국 BS EN 60228)은 구조와 유연성을 기준으로 도체를 네 가지 주요 등급으로 분류합니다. 올바른 제품 선택을 위해서는 클래스 5가 이 계층 구조에서 어디에 있는지 이해하는 것이 필수적입니다. 수업 유형 설명 1등급 솔리드(강체) 단일 단선; 움직임이 발생하지 않는 고정된 영구 설치에 사용됩니다. 2등급 연선(단단한) 여러 개의 두꺼운 와이어; 고정 설치의 주택 배선 및 전력망에 대한 표준입니다. 5급 유연성(가는 가닥) 많은 가는 구리선이 함께 꼬여 있습니다. 빈번한 구부림과 움직임을 위해 설계되었습니다. 6급 매우 유연함(가장 가는 가닥) 클래스 5보다 더 미세한 가닥; 최대의 유연성이 요구되는 매우 동적인 애플리케이션에 사용됩니다. 도체를 "클래스 5"로 만드는 것은 무엇입니까? 기술 사양 클래스 5 도체는 유연성을 달성하기 위해 함께 꼬인 여러 개의 가는 구리선으로 구성됩니다. 일반적인 가정과는 달리 IEC 60228은 다음과 같습니다. 아니 총 가닥 수를 엄격하게 규정하십시오. 대신 표준에서는 다음 두 가지 주요 지표를 준수하도록 요구합니다. 1. 개별 전선의 최대 직경 도체가 진정한 유연성을 유지하도록 하기 위해 IEC 60228은 각 개별 연선의 직경에 대해 엄격한 상한선을 설정합니다. 얇은 가닥은 더 쉽게 구부러져 반복적인 굴곡 주기에 따른 금속 피로를 줄여줍니다. 표준의 대표적인 예는 다음과 같습니다. 75 mm² 도체 → 최대 개별 와이어 직경: 0.21 mm 5 mm² 도체 → 최대 개별 와이어 직경: 0.26 mm 10mm² 도체 → 최대 개별 와이어 직경: 0.41mm 35 mm² 도체 → 최대 개별 와이어 직경: 0.41 mm 2. 20°C에서의 최대 전기 저항 전기 저항은 성능을 정의하는 기준입니다. 완성된 클래스 5 도체의 총 저항은 20°C에서 측정된 IEC 60228 저항 표에 지정된 값을 초과해서는 안 됩니다. 이 규칙은 제조업체의 설계 유연성을 허용합니다. 제조업체가 최대 0.21mm 대신 0.20mm 와이어를 사용하는 경우 이는 허용 가능합니다. 단, 완성된 도체가 여전히 저항 한계를 충족해야 합니다. 이 2가지 매개변수 접근 방식(와이어 직경 저항)은 제조 공정을 과도하게 지정하지 않고도 클래스 5 도체가 물리적으로 유연하고 전기적으로 효율적임을 보장합니다. 클래스 5 대 클래스 2 도체: 핵심 차이점 전기 엔지니어는 클래스 2와 클래스 5 도체 중에서 선택해야 하는 경우가 많습니다. 결정은 케이블이 고정 설치인지 이동식/유연한 애플리케이션인지에 따라 달라집니다. 직접적인 비교는 다음과 같습니다. 특징 수업 2 (Stranded, Fixed) 수업 5 (Flexible) 건설 더 적고 두꺼운 와이어 가는 전선이 많음 유연성 낮음 - 고정 배선에 적합 높음 - 움직임에 적합 일반적인 응용 분야 주택 배선, 전력망 연장 리드, 제어판 종료 방법 간단한 러그 또는 나사 페룰 권장 금속 피로 저항 낮음(굴곡용으로 설계되지 않음) 높음(반복 굽힘용으로 설계됨) 비용 일반적으로 낮음 미세한 연선 공정으로 인해 약간 높음 IEC 60228 클래스 5 도체의 주요 응용 분야 클래스 5 도체는 파손 없이 적당한 진동과 반복적인 굽힘을 견딜 수 있으므로 광범위한 산업 분야에서 사용됩니다. 유연한 코드 및 연장 리드: 케이블을 정기적으로 감고 풀고 위치를 변경해야 하는 가전 제품, 전동 공구 및 휴대용 장비. 산업용 제어 패널: 모서리 주위와 케이블 덕트를 통한 긴밀한 라우팅에는 미세한 연선 도체로만 달성할 수 있는 굽힘 반경이 필요합니다. 자동차 배선 하니스: 지속적인 엔진 진동과 온도 순환으로 인해 차량의 서비스 수명 동안 금속 피로에 저항하는 도체가 필요합니다. 해양 및 해양 설치: 제한된 공간과 결합된 파도의 지속적인 움직임으로 인해 클래스 5는 선상 배전을 위해 선호되는 선택입니다. 로봇 공학 및 자동화: 다관절 로봇 팔에는 오류 없이 하루에 수천 번 구부러지는 케이블이 필요합니다. 클래스 5는 중간 정도의 유연성 애플리케이션에 대한 이러한 과제를 충족합니다(높은 유연성의 경우 클래스 6). 프로젝트에 IEC 60228 클래스 5 지정이 중요한 이유 IEC 60228 클래스 5와 같은 인정된 표준을 참조하지 않고 "유연한" 것으로 판매되는 케이블을 선택하면 상당한 위험이 따릅니다. 이 표준을 준수하면 세 가지 구체적인 보장이 제공됩니다. 안전: 저항 제한은 정격 전류에서 도체가 과열되지 않도록 보장하여 절연 성능 저하 및 잠재적인 화재 위험을 방지합니다. 호환성: 표준화된 최대 와이어 직경은 수정 없이도 도체가 표준 러그, 페룰 및 단자대에 올바르게 장착되도록 보장합니다. 수명: 미세한 연선은 반복적인 굽힘 중에 금속 피로를 방지하여 비호환 대안에 비해 케이블 서비스 수명을 크게 연장합니다. 국제적으로 케이블을 소싱할 때 IEC 60228 인증은 EU(BS EN 60228), 호주(AS/NZS 1125) 및 기타 여러 시장에서 표준이 채택되거나 인정되므로 규제 승인도 단순화합니다. 클래스 5 도체에 대해 자주 묻는 질문 클래스 5는 유연한 케이블과 동일합니까? 정확히는 아닙니다. "플렉시블 케이블"은 광범위한 상업 용어입니다. 클래스 5는 측정 가능한 기술 요구 사항이 있는 특정 IEC 60228 도체 분류입니다. 케이블은 클래스 5 사양을 충족하지 않고도 유연한 것으로 판매될 수 있습니다. 클래스 5 도체를 실외에서 사용할 수 있습니까? 클래스 5는 전체 케이블 등급이 아닌 도체 구조만을 나타냅니다. 케이블이 실외 사용에 적합한지 여부는 절연체 및 재킷 재질(예: UV 방지 PVC, XLPE)에 따라 다릅니다. 항상 도체 등급뿐만 아니라 전체 케이블 사양을 확인하십시오. 5급과 6급의 차이점은 무엇인가요? 둘 다 유연한 도체 클래스입니다. 클래스 6은 더욱 미세한 스트랜드를 사용하므로 유연성이 향상되고 최소 굽힘 반경이 더 엄격해집니다. 클래스 6은 드래그 체인의 지속적인 굴곡과 같은 매우 역동적인 응용 분야에 지정되는 반면, 클래스 5는 중간 정도의 굴곡 시나리오를 다룹니다. 귀하의 애플리케이션에 적합한 도체를 선택하는 데 도움이 필요하십니까? 당사의 엔지니어링 팀은 산업, 해양, 자동차 및 상업용 애플리케이션을 위한 IEC 60228 준수 도체 및 케이블을 전문으로 합니다. 귀하의 프로젝트가 진동이 심한 환경이든 표준 고정 설치이든 상관없이 당사는 자세한 기술 사양과 경쟁력 있는 견적을 제공합니다. 귀하의 프로젝트 요구 사항에 대해 논의하려면 지금 저희에게 연락하십시오.

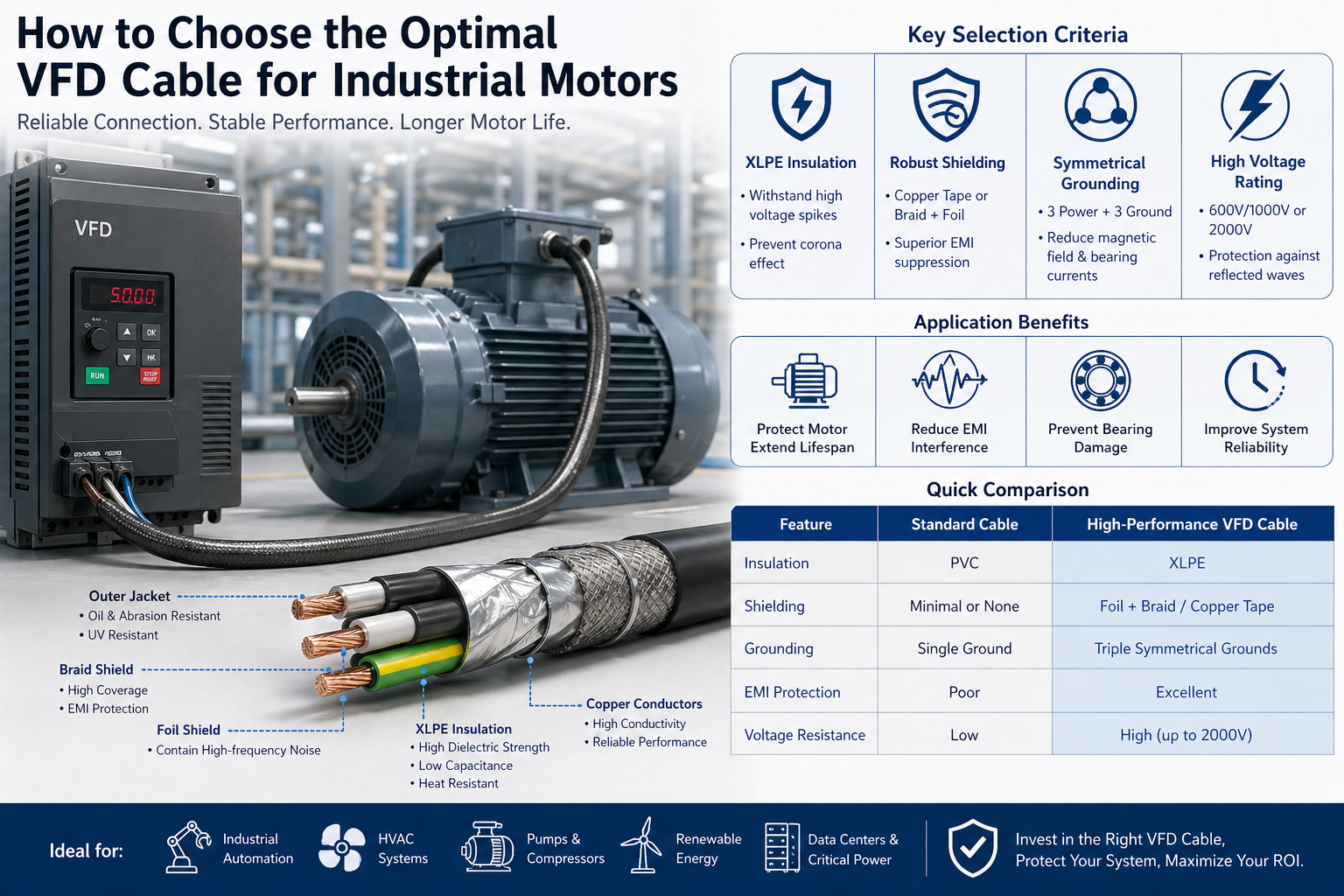

현대 산업 시스템에서 가변 주파수 드라이브(VFD)와 전기 모터 사이의 연결은 전기적으로 가장 공격적인 환경 중 하나를 나타냅니다. 높은 스위칭 주파수, 전압 스파이크, 전자기 간섭(EMI)은 케이블에 극심한 스트레스를 가합니다. 부적절한 케이블을 선택하는 것은 단지 사소한 설계 결함이 아니라 다음과 같은 결과를 초래할 수 있습니다. 조기 모터 절연 실패 표류 전류로 인한 베어링 손상 전자기 간섭(EMI) 증가 계획되지 않은 가동 중지 시간 및 유지 관리 비용 따라서 적절하게 설계된 VFD 케이블은 시스템 신뢰성, 안전성 및 장기적인 성능에 매우 중요합니다. 1. VFD 운영 환경 이해 기존 전원 공급 장치와 달리 VFD는 펄스 폭 변조(PWM)를 사용하여 모터 속도를 제어합니다. 그러면 다음을 사용하여 비정현파 파형이 생성됩니다. 높은 dv/dt(전압 변화율) 반사파 과전압(특히 긴 케이블의 경우) 공통 모드 전압 및 순환 전류 표준 케이블이 실패하는 이유 THHN과 같은 범용 케이블이나 기본 PVC 절연 전선은 이러한 조건에 맞게 설계되지 않았습니다. 시간이 지남에 따라 다음과 같은 증상이 나타날 수 있습니다. 코로나 방전으로 인한 절연 열화 과도한 열 축적 근처 계측기에 영향을 미치는 EMI 누출 결과: 모터 수명이 단축되고 시스템 성능이 불안정해집니다. 2. VFD 케이블의 주요 선택 기준 A. 절연 유형: 고주파 안정성을 위한 XLPE 절연 시스템은 전기적 스트레스에 대한 첫 번째 방어선입니다. 권장사항: 가교 폴리에틸렌(XLPE) 기술적인 이점: 전압 스파이크를 견딜 수 있는 높은 유전 강도 낮은 유전 손실 및 정전 용량 우수한 열 등급(일반적으로 90°C~125°C) 코로나 방전에 강한 저항 PVC와 비교하여 XLPE는 고주파 환경에서 절연 수명을 크게 향상시킵니다. B. EMI 제어를 위한 고급 차폐 EMI 억제는 VFD 애플리케이션에서 가장 중요한 요구 사항 중 하나입니다. 적절한 차폐가 없으면 전자기 노이즈로 인해 다음이 발생할 수 있습니다. PLC, 센서 및 통신 시스템을 방해합니다. 잘못된 신호 및 작동 오류 발생 규제된 환경에서 규정 준수 위험 증가 권장되는 차폐 구조: 구리 테이프 쉴드 고주파 노이즈 억제에 탁월 낮은 임피던스 접지 경로 제공 포일 브레이드 쉴드 적용 범위 ≥85% 유연성과 높은 차폐 효과 결합 주요 기능: 잘 설계된 쉴드는 다음을 보장합니다. 공통 모드 전류가 케이블을 통해 되돌아옵니다. , 모터 베어링을 손상시키는 대신. C. 대칭 접지 설계 케이블 형상은 전기 성능에 직접적인 영향을 미칩니다. 모범 사례 구성: 3상 도체 대칭적으로 배치된 접지 도체 3개 성능상의 이점: 전자기장 방출을 줄입니다. 접지 전류 분포의 균형을 유지합니다. 샤프트 전압 및 베어링 전류 최소화 이 디자인은 특히 중요합니다. 중마력 및 고마력 모터 . D. 전압 정격 및 반사파 보호 반사파 현상으로 인해 모터 단자의 전압 피크가 도달할 수 있습니다. 공칭 전압의 2~3배 . 추천 등급: 표준 산업 시스템용 600V / 1000V 2000V: 긴 케이블 길이 높은 스위칭 주파수 드라이브 중요한 애플리케이션 엔지니어링 통찰력: 더 높은 전압 정격 절연 시스템은 고장 위험을 크게 줄이는 안전 마진을 제공합니다. 3. 케이블 크기 및 설치 고려 사항 전류용량 및 열 관리 올바른 도체 크기는 다음을 고려해야 합니다. 모터 전부하 전류(FLA) 주변 온도 설치방법(트레이, 전선관, 옥외) 케이블 그룹화 및 경감 요인 크기를 잘못 지정하면 과열이 발생하고 케이블 수명이 단축될 수 있습니다. 유연성과 기계적 성능 다음과 같은 동적 환경에서: 로봇공학 자동화된 생산 라인 움직이는 기계 하이플렉스 VFD 케이블 사용 지속적인 움직임과 굽힘 주기를 위해 설계되었습니다. 환경 저항 산업 환경은 가혹하고 예측하기 어려울 수 있습니다. 권장 재킷 재료: TPE(열가소성 엘라스토머): 내유성, 내마모성, 내약품성이 우수함 산업 및 열악한 환경에 이상적 특수 PVC: 비용 효율적 일반 산업 응용 분야에 적합 추가 보호 요소: UV 저항성(실외 설치) 습기 및 물 침투 방지 냉각수 및 산업용 화학물질에 대한 내성 4. 규정 준수 및 표준(글로벌 프로젝트에 중요) 국제 프로젝트를 위해 VFD 케이블을 선택할 때 규정 준수가 필수적입니다. 고려해야 할 공통 표준: UL(북미) IEC / EN 표준(유럽) RoHS 및 REACH(환경 준수) 호환 케이블을 선택하면 다음이 보장됩니다. 더욱 쉬워진 프로젝트 승인 법적 및 운영상의 위험 감소 글로벌 시장과의 호환성 5. 빠른 비교: 표준 케이블과 VFD 케이블 특징 표준 케이블 고성능 VFD 케이블 절연 PVC XLPE 차폐 최소 / 없음 호일 브레이드 / 구리 테이프 접지 싱글 대칭 다중 접지 EMI 제어 나쁨 우수 전압 저항 낮음 높음(최대 2000V) 6. 적용 시나리오 고성능 VFD 케이블은 다음 분야에서 널리 사용됩니다. 산업 자동화 시스템 가변 속도 드라이브를 갖춘 HVAC 시스템 펌프 및 압축기 시스템 데이터 센터 및 중요 전력 시스템 재생 가능 에너지 시스템(풍력, 태양광) 이러한 각 환경에는 다음이 필요합니다. 안정적이고 소음이 적으며 신뢰성이 높은 전력 전송 . 7. 결론: 단순한 부품이 아닌 전략적 투자 올바른 VFD 케이블을 선택하는 것은 단순히 기술 사양 결정이 아니라 시스템 신뢰성에 대한 장기적인 투자입니다. 고성능 VFD 케이블은 초기 비용이 더 높지만 다음을 제공합니다. 유지 관리 및 가동 중지 시간 감소 모터 및 장비 수명 연장 향상된 전자기 호환성(EMC) 총 소유 비용(TCO) 절감 최종 통찰력: 잘 선택된 VFD 케이블은 드라이브와 모터 사이의 보호 장벽 역할을 하여 전체 시스템 수명 주기에 걸쳐 효율적이고 안정적이며 간섭 없는 작동을 보장합니다.

제어 케이블과 전원 케이블을 나란히 들어보면 거의 똑같아 보입니다. 동일한 외부 재킷, 비슷한 직경, 비슷한 무게. 그러나 배선을 잘못하면 자동화 시퀀스 실패부터 심각한 전기 위험까지 다양한 결과를 초래할 수 있습니다. 이 두 케이블 유형의 차이점은 외관상의 차이가 아니라 기본입니다. 실제로 무엇을 위한 것인지 전원 케이블에는 한 가지 작업이 있습니다. 전기 에너지를 소스에서 부하로 이동시키는 것입니다. 모터에 전원을 공급하든, 변압기에 전원을 공급하든, 건물을 통해 전류를 분배하든, 전원 케이블은 원시 전기력을 전달하는 통로입니다. 장거리에 걸쳐 높은 전류를 전달하며 설계에는 이러한 요구가 반영됩니다. 제어 케이블은 완전히 다른 기능을 수행합니다. 제어 시스템과 관리 시스템 간에 신호(명령, 피드백, 측정)를 전달합니다. PLC가 솔레노이드 밸브에 열기/닫기 명령을 보내거나 센서가 모니터링 패널에 온도를 다시 보고하는 것을 생각해 보십시오. 전류는 최소입니다. 정확성이 전부입니다. 실제로 두 케이블 모두 동일한 도관이나 케이블 트레이를 통과하는 경우가 많습니다. 전원 케이블은 모터에 전원을 공급합니다. 제어 케이블은 언제 시작하고 중지해야 하는지 알려줍니다. 그것들은 상호 보완적이며 상호 교환 가능하지 않습니다. 어떻게 다르게 구축되었는가 정격 전압 가장 직접적인 구조적 차이입니다. 전원 케이블의 정격은 0.6/1kV 이상입니다. 중간 전압 유형은 10kV, 35kV 이상에 도달하며 압출 절연 케이블에 대한 IEC 60502와 같은 표준이 적용됩니다. 제어 케이블은 신호 전송에 고전압 인프라가 필요하지 않기 때문에 일반적으로 300/450V ~ 450/750V의 훨씬 낮은 범위에서 작동합니다. 도체 단면적 및 코어 수 나머지 이야기를 해주세요. 전원 케이블은 전류 전달 용량을 우선시하므로 도체는 구리 또는 알루미늄으로 되어 있으며 일반적으로 16mm², 50mm², 120mm² 이상입니다. 코어 수는 낮게 유지됩니다. 케이블당 1~5개의 코어가 표준입니다. 제어 케이블은 이 논리를 완전히 뒤집습니다. 도체는 작지만(0.5mm² ~ 10mm²) 코어 수가 많습니다(단일 케이블에 2개 코어에서 최대 61개 코어까지). 복잡한 제어 회로에는 효율적으로 번들로 묶인 많은 독립 신호 경로가 필요하기 때문입니다. 절연 및 피복 같은 패턴을 따르십시오. 전원 케이블은 고전압, 기계적 스트레스, 열 및 습기를 처리하기 위해 두껍고 견고한 재킷이 필요합니다. 제어 케이블은 저전압 신호에 충분한 가벼운 PVC 또는 XLPE 절연체를 사용합니다. 두 케이블 유형 모두 산업 환경을 공유하는 경우 전원 케이블 재킷이 눈에 띄게 무거워집니다. 차폐 전원 케이블에서는 선택 사항이지만 제어 케이블에서는 중요한 경우가 많습니다. 대형 모터, 가변 주파수 드라이브 또는 스위칭 장비 근처와 같이 전자기 간섭이 강한 환경에서 차폐되지 않은 제어 케이블은 신호를 손상시키는 소음을 포착합니다. 제어 케이블 주위의 구리 테이프 또는 편조 차폐는 이러한 간섭을 차단하고 신호 무결성을 보존합니다. 색상 코딩 또한 다릅니다. 전원 케이블 코어는 표준 상 색상(상은 갈색, 검정색, 회색, 중성은 파란색, 접지는 녹색/노란색)을 사용하여 안전한 설치 및 유지 관리를 지원합니다. 개별 회로 식별이 위상 규칙보다 더 중요하기 때문에 제어 케이블 코어는 일반적으로 흰색 숫자 표시가 있는 검정색입니다. 각 케이블이 속한 곳 전원 케이블은 전기 에너지가 대규모로 이동해야 하는 모든 곳에서 작동합니다. 지하 배전망, 가공 송전선, 산업 기계 공급 및 건물 전력 라이저는 모두 전력 케이블에 의존합니다. 설비 배선 및 배전을 위해, 건축 및 산업용 배전용 저전압 전력 케이블 대부분의 상업 및 경공업 부하를 처리합니다. 그리드 인프라, 변전소 및 유틸리티 연결의 경우, 그리드 및 변전소 애플리케이션용 중전압 전력 케이블 효율적인 장거리 전송에 필요한 전압으로 전력을 전달합니다. 제어 케이블은 모든 자동화 프로세스의 중추입니다. 자동차 조립 라인, 화학 공장 DCS 시스템, 건물 관리 시스템(HVAC, 조명, 접근 제어), 철도 신호 및 발전소 보호 계전기 회로는 모두 제어 케이블을 사용하여 작업을 동기화되고 안전하게 유지하는 신호를 전송합니다. 산업 자동화 및 장비 배선용 제어 케이블 이러한 환경의 정밀도와 유연성 요구 사항을 충족하도록 특별히 설계되었습니다. 빠른 참조 비교 전원 케이블과 제어 케이블의 주요 구조적, 기능적 차이점 매개변수 전원 케이블 제어 케이블 주요 기능 전기 에너지를 전송 제어 신호/데이터 전송 정격 전압 0.6/1kV 이상 (최대 500kV) 300/450V ~ 450/750V 도체 단면적 대형 (16mm² – 500mm² ) 소형(0.5mm² – 10mm²) 코어 수 1~5코어 2~61개 코어 단열재 두께 두꺼운(고전압 정격) 라이터(저전압 정격) 차폐 거의 필요하지 않음 종종 필요함(EMI 환경) 핵심 색상 코딩 위상 색상(갈색/검은색/회색) 흰색 번호가 있는 검정색 도체 재료 구리 또는 알루미늄 구리(표준) 올바른 것을 선택하는 방법 세 가지 질문으로 대부분의 선택 결정이 해결됩니다. 첫째: 케이블은 무엇을 운반합니까? 모터, 조명 회로, HVAC 장치 등 부하에 전력을 공급하기 위해 전류를 공급하는 경우 이는 전원 케이블 애플리케이션입니다. 명령, 측정 또는 피드백 신호를 전달하는 경우 제어 케이블 애플리케이션입니다. 둘째: 시스템은 어떤 전압에서 작동합니까? 1kV 이상으로 실행되는 시스템에는 그에 따라 정격된 전원 케이블이 필요합니다. 24VDC, 120VAC 또는 230VAC에서 실행되는 신호 및 제어 회로는 제어 케이블 영역에 속합니다. 셋째: 전자기 환경은 무엇입니까? 케이블이 고전력 스위칭 장비, 가변 주파수 드라이브 또는 대형 모터 근처에 연결되는 경우 신호 저하를 방지하기 위해 차폐 제어 케이블이 필요합니다. 혹독한 환경이나 고온 환경에서는 난연성 및 고온 저항 전선 전력 및 제어 애플리케이션 모두에 대한 추가 보호를 제공합니다. 한 케이블 유형을 다른 케이블 유형으로 대체하는 것은 결코 해결 방법이 아닙니다. 전원 애플리케이션에 제어 케이블을 사용하면 절연 불량 및 화재의 위험이 있습니다. 제어 케이블이 속한 곳에 전원 케이블을 연결하면 비용과 공간이 낭비되고 여전히 간섭이 발생할 수 있습니다. 올바른 크기와 사양을 갖춘 올바른 케이블은 전체 서비스 수명 동안 시스템을 안전하고 안정적으로 실행하는 데 도움이 됩니다. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

올바른 베어 알루미늄 케이블을 선택하는 것은 가공 송전 및 배전 시스템을 담당하는 엔지니어, 프로젝트 관리자 및 조달 팀에게 중요한 결정입니다. 잘못된 선택은 그리드 신뢰성을 저하시키고, 유지 관리 비용을 증가시키며, 현장에서 안전 위험을 초래할 수 있습니다. 이 가이드는 모든 베어 알루미늄 케이블 선택에 영향을 미치는 주요 기술 및 환경 요인을 안내합니다. 가공되지 않은 알루미늄 케이블이 오버헤드 전송에 선호되는 이유 베어 알루미늄 케이블은 100년 넘게 옥외 가공 송전 분야에서 신뢰를 받아 왔으며 그럴 만한 이유가 있습니다. 구리와 비교하여 알루미늄은 대략적으로 전기를 전도합니다. 구리 전도성의 61% 국제어닐링구리표준(IACS)에 따라 측정한 수치입니다. 이는 동일한 전류를 전달하기 위해 더 큰 단면적이 필요하다는 것을 의미하지만 알루미늄의 다른 특성으로 인해 많은 응용 분야에서 이러한 절충안이 가치가 있습니다. 알루미늄의 무게는 구리의 약 1/3에 불과하므로 타워와 기둥에 가해지는 구조적 하중을 크게 줄이고 장기간에 걸쳐 설치 비용을 절감합니다. 비용 측면에서 알루미늄 케이블은 일반적으로 동등한 구리 도체에 비해 상당한 재료 절감 효과를 제공합니다. 이는 수백 또는 수천 킬로미터의 도체가 필요할 수 있는 그리드 인프라 프로젝트에서 결정적인 이점입니다. 전도성, 무게, 비용 및 안전성에 대한 두 재료의 자세한 비교는 다음을 참조하세요. 구리 대 알루미늄 배선 . 적용 분야가 옥외 가공 송전이고 예산 효율성이 중요한 경우, 베어 알루미늄 케이블 지속적으로 강력한 가치를 제공합니다. 베어 알루미늄 도체의 주요 유형 이해 모든 베어 알루미늄 케이블이 동일한 것은 아닙니다. 세 가지 기본 구성을 사용할 수 있으며 각각은 서로 다른 성능 우선순위에 맞게 설계되었습니다. AAC(모든 알루미늄 도체) 전체가 전기 등급의 알루미늄 가닥으로 만들어졌습니다. 이는 우수한 전도성을 제공하고 경제적이므로 일반적인 실외 응용 분야와 높은 인장 강도가 주요 관심사가 아닌 짧은 스팬에 매우 적합합니다. AAAC(모든 알루미늄 합금 도체) 순수 알루미늄이 아닌 알루미늄 합금 가닥으로 제조됩니다. 이는 뛰어난 내식성을 제공하므로 습한 환경, 해안 환경 또는 화학적으로 공격적인 환경에서 선호되는 옵션입니다. 합금 구조는 또한 AAC에 비해 인장 강도를 향상시킵니다. ACSR(알루미늄 도체 강철 강화) 알루미늄 외부 레이어와 강철 코어를 결합합니다. 강철 코어는 높은 인장 강도를 제공하고 알루미늄 가닥은 전류를 전달합니다. 이 구성은 기계적 부하가 요구되는 장경간 설치 및 고전압 가공선을 위한 표준 선택입니다. 이는 높은 강도와 ​​우수한 전도성을 결합합니다. 이는 순수 알루미늄 도체만으로는 달성할 수 없는 균형입니다. 올바른 유형을 선택하는 것은 스팬 길이, 필요한 기계적 강도, 지역 환경 조건 및 예산에 따라 다릅니다. 대부분의 고전압 장거리 회선의 경우 ACSR이 업계 기본값입니다. 해안 또는 부식성 환경의 경우 일반적으로 AAAC가 더 나은 선택입니다. 에 대한 중전압 및 저전압 가공 케이블 더 짧은 범위의 애플리케이션인 AAC 또는 AAAC는 종종 비용과 성능의 적절한 균형을 제공합니다. 전류 운반 용량 및 단면적 선택 전류 용량(도체의 전류 운반 용량)은 베어 알루미늄 케이블을 지정할 때 결정하는 첫 번째 숫자입니다. 크기가 작은 도체를 선택하면 위험한 열 축적이 발생합니다. 크기를 과도하게 늘리면 비용이 불필요하게 증가합니다. 전류용량은 도체의 단면적, 주변 온도, 일사량, 풍속, 설치 구성 등 여러 변수에 따라 달라집니다. 가공선 설계에서 엔지니어는 도체 수명과 새그 동작 모두에 영향을 미치는 도체의 최대 허용 작동 온도도 고려합니다. 실외 머리 위 나전선의 경우 보수적인 접근 방식이 권장됩니다. 계산된 최대 부하에 비해 도체 크기를 약간 크게 하면 최대 수요, 극한 주변 온도 및 향후 부하 증가에 대비한 안전 여유가 제공됩니다. 단면적은 케이블 설계 수명 동안 예상되는 부하 및 환경 조건의 최악의 조합을 기준으로 선택해야 합니다. 사용되는 특정 도체 유형 및 설치 방법에 대한 해당 국내 또는 국제 표준을 기준으로 전류용량 값을 항상 확인하십시오. 기계적 강도 및 스팬 요구 사항 가공선 설계에서 전기적 성능만으로는 충분하지 않습니다. 도체는 또한 긴 경간, 바람 하중, 얼음 하중, 수년간의 실외 서비스에 따른 열팽창 및 수축의 기계적 응력을 처리해야 합니다. 노출된 알루미늄 도체의 인장 강도에 따라 지지 구조물 사이에 스팬을 안전하게 연결할 수 있는 길이가 결정됩니다. ACSR 도체는 이러한 과제를 위해 특별히 설계되었습니다. 강철 코어는 대부분의 기계적 부하를 전달하고 알루미늄 연선은 전류 전송을 처리합니다. 매우 긴 경간이나 바람이나 얼음 부하가 심한 지역의 경우 일반적으로 ACSR이 유일한 적절한 선택입니다. 라인 설계의 모든 스팬에 대해 처짐 및 장력 계산을 수행해야 합니다. 도체는 최대 온도(도체가 팽창하고 처짐이 가장 심한 경우)에서 안전한 지상고 한계 내에서 유지될 만큼 충분한 처짐을 가지고 있어야 하며, 동시에 최소 온도에서 적절한 장력을 유지해야 합니다(수축으로 인해 기계적 응력이 증가하는 경우). 바람으로 인한 진동이 발생하기 쉬운 지역에서는 진동 방지 댐퍼와 적절한 도체 선택을 통해 시간이 지남에 따라 서스펜션 지점의 피로 손상을 방지할 수 있습니다. 환경 조건 및 내식성 설치 환경은 어떤 순알루미늄 도체 유형이 적합한지에 큰 영향을 미칩니다. 알루미늄은 자연적으로 표면에 얇은 산화물 층을 형성하여 추가 산화에 대한 기본 보호 기능을 제공합니다. 그러나 이러한 보호는 모든 환경 조건에 걸쳐 균일하지 않습니다. 환경별 도체 유형 권장 사항 환경 권장 도체 유형 주요 이유 일반 농촌/내륙 실외 AAC 또는 ACSR 비용 효율적; 적당한 부식 노출 해안 / 높은 습도 AAAC 합금성분으로 인한 내식성이 우수함 산업 지역(화학물질 노출) AAAC 합금은 화학적, 염분 함유 대기에 저항합니다. 장스팬/고부하 전송 ACSR 강철 코어는 필요한 기계적 강도를 제공합니다. 변전소 내부 연결 AAC 또는 AAAC 더 짧은 범위; 무게와 비용 우선순위 해안 및 산업 환경에서는 습기와 공기 중 오염물질이 결합하여 전기화학적 부식을 가속화합니다. 순수 알루미늄 연선이 아닌 알루미늄 합금을 사용하는 AAAC 도체는 이러한 조건에서 의미 있게 더 나은 장기 내식성을 제공하고 결국 라인 안전을 손상시킬 수 있는 도체 성능 저하의 위험을 줄입니다. 산업 표준 준수 전력 전송용으로 만들어진 알루미늄 케이블은 인정된 국제 또는 국내 표준을 준수해야 합니다. 이러한 표준은 도체 순도, 연선 구성, 기계적 특성, 전기 저항 및 테스트 절차에 대한 최소 요구 사항을 정의합니다. 이러한 표준을 충족하는 도체를 지정하고 조달하는 것은 안전하고 안정적인 전력망 운영을 위한 협상할 수 없는 기준입니다. 가장 널리 참조되는 표준으로는 IEC 61089(가공선용 원형 연선 연선 도체), ASTM B230 및 B231(가공용 알루미늄 및 알루미늄 합금 도체), 중국에서 사용되는 GB/T 1179와 같은 지역 표준이 있습니다. 국제 조달의 경우 구매자는 대상 국가에 적용되는 표준을 지정하고 제조업체로부터 규정 준수에 대한 문서 증거를 요구해야 합니다. 생산 품질을 위한 ISO 9001, 환경 관리를 위한 ISO 14001과 같이 인정받은 품질 관리 시스템에 의한 인증은 제조 공정의 일관성에 대한 추가적인 확신을 제공합니다. 평판이 좋은 제조업체는 또한 제품별 인증을 보유하고 관련 도체 표준을 준수함을 입증하는 테스트 보고서를 제공할 수 있습니다. 종료 및 연결 안전 베어 알루미늄 케이블 선택에서 가장 중요하면서도 자주 간과되는 측면 중 하나는 터미네이션 시스템입니다. 케이블 자체는 올바르게 지정될 수 있지만 연결 불량은 알루미늄 도체 설치 시 과열, 아크 및 조기 고장의 주요 원인이 됩니다. 알루미늄은 온도 변화에 반응하여 구리보다 더 많이 팽창하고 수축합니다. 이러한 열 순환은 적절하게 조여지지 않았거나 호환되지 않는 하드웨어를 사용한 연결을 점차적으로 느슨하게 할 수 있습니다. 시간이 지남에 따라 연결이 느슨해지면 접촉 저항이 증가하고 과도한 열이 발생하며 화재 위험이 발생합니다. 해결책은 알루미늄 도체용으로 특별히 정격된 커넥터, 클램프 및 하드웨어를 사용하고 하드웨어 제조업체가 지정한 올바른 설치 토크 값을 적용하는 것입니다. 가공선의 점퍼 연결 및 접합의 경우 압축형 커넥터가 전체 도체 단면에 걸쳐 일관된 기계적 접촉을 제공하기 때문에 일반적으로 선호됩니다. 모든 종단 하드웨어는 설치 중에 검사하고 예정된 유지 관리 주기 동안, 특히 진동이 발생하거나 일일 온도 변화가 큰 구역에서 다시 점검해야 합니다. 올바른 구성 요소와 절차를 사용하여 최신 알루미늄 케이블을 설치하면 구리와 동일한 장기적 신뢰성을 제공할 수 있습니다. 핵심은 도체, 하드웨어, 기술 등 설치의 모든 요소가 일치하고 규정을 준수하는지 확인하는 것입니다. 결론 올바른 베어 알루미늄 케이블을 선택하려면 미터당 가격을 비교하는 것 이상이 필요합니다. 결정 시 도체 유형(AAC, AAAC 또는 ACSR), 필요한 전류 전달 용량, 기계적 범위 요구 사항, 환경 노출, 적용 가능한 표준 및 종단 시스템 호환성을 고려해야 합니다. 이러한 각 요소는 설치의 안전성, 신뢰성 및 총 수명주기 비용에 직접적인 영향을 미칩니다. 대부분의 가공 전송 응용 분야에서 ACSR은 긴 경간과 고부하 선로에 선호되는 선택이며 AAAC는 해안 또는 화학적으로 공격적인 환경에서 탁월한 내식성을 제공합니다. AAC는 온화한 조건에서 더 짧은 스팬을 위한 경제적인 솔루션을 제공합니다. 모든 경우에 국제 표준을 준수하고 적절한 설치 관행을 준수하는 것은 응용 분야에서 요구하는 성능과 안전을 달성하는 데 필수적입니다. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
